สุ่มสัญญาณให้ถูก: Nyquist aliasing และ ring buffer

หลักสูตร

AIoT in Action: จากหน้าจอสัมผัสสู่แพลตฟอร์ม IoT (MicroPython) · แสดงผลเซนเซอร์บน HMI

ระดับ

L2 ทำตามแนวทาง

เวลาโดยประมาณ

50 นาที (แนวคิด 30 · ฝึก 15 · เช็กความเข้าใจ 5)

อุปกรณ์

BENTO Emulator (ไม่ต้องมีบอร์ด) · Eva Kit · Dev Kit

ทักษะที่ฝึก

• การประมวลผลสัญญาณดิจิทัล ถึง L2
• ส่วนติดต่อผู้ใช้บนระบบฝังตัว ถึง L2
• การสื่อสารระหว่างคอร์ในชิปหลายคอร์ ถึง L1

ควรเรียนก่อน

• ลงมือทำ: เครื่องวัดระดับดิจิทัล

สถานะ

ทดลองใช้ (alpha)

• เปิดสไลด์
• เปิด BENTO IDE
• ไฟล์ของบทเรียนบน GitHub

โมดูล 3 — แสดงผลเซนเซอร์บน HMI · สไลด์: slides.md · ภาพรวมโมดูล · หน้าหลักสูตร

เข้าใจว่ากราฟบนจอคือจุดที่เราเลือกสุ่มมาแล้วลากเส้นต่อกัน สุ่มไม่ทันจะได้คลื่นปลอมที่ดูน่าเชื่อ (aliasing) แล้วเรียนรู้ว่า ui.Chart เป็น ring buffer 50 ช่องที่รับแต่จำนวนเต็ม และทำไมกราฟที่วิ่งอยู่ตัวเดียวบนจอจึงวาดช้าที่สุด

เป้าหมาย

เมื่อจบบทเรียนนี้ คุณจะ:

1. คำนวณขีดจำกัด Nyquist และความถี่ปลอมได้ถูกต้อง (ลูป 200 ms ได้ fs 5 Hz เห็นได้ไม่เกิน 2.5 Hz · เขย่า 6 Hz จะเห็น |6 − 5| = 1 Hz · ใน 03_aliasing_nyquist.py คลื่น 30 Hz ที่สุ่ม 40 Hz จะเห็นเป็น 10 Hz) และอธิบายว่าทำไม aliasing กรองทิ้งทีหลังไม่ได้
2. ป้อนค่าทศนิยมจาก motion() เข้า ui.Chart ด้วย int() ได้ถูก บอกได้ว่า int() ตัดทศนิยมทิ้งไม่ใช่ปัดเศษ (0.9 และ −0.9 เป็น 0) และเลือกตัวคูณกับช่วงแกน Y ให้ได้ความละเอียดที่ต้องการ เช่น คูณ 100 กับช่วง ±2000 ได้ 0.01 m/s²
3. คำนวณความกว้างของหน้าต่างเวลาบนกราฟจากจำนวนช่องกับคาบลูป (50 × 0.2 s = 10 s) และบอกได้ว่าอยากเห็นย้อนหลังนานขึ้นมีสองปุ่ม คือยืดคาบลูปหรือเพิ่มจำนวนจุด และปุ่มไหนถูกกว่า
4. อธิบายได้ว่าทำไมลูปที่มีแต่ set_next() วาดช้ากว่าลูปที่มี .text() อยู่ด้วยราว 40 เท่า (ตัวจับเวลาปกติ 80 คำสั่งต่อวินาที เทียบกับโหมดเร่ง 3,200) และแก้ด้วยการส่ง .text() ข้อความเดิมทุกรอบ

ก่อนเริ่ม

ทบทวนบทเรียน 3.1–3.3: เราอ่าน sensors.bmi270.motion() แล้วแปลงเป็นมุม ขึ้นจอด้วย ui.Bar บน ui.Scale กับ ui.Seg7 ซึ่งตอบได้ดีว่า “ตอนนี้เท่าไร” ทบทวนเรื่อง quantization จากบทเรียน 2.7–2.9 ด้วย เพราะวันนี้เราจะเป็นคนสร้างมันเองตอนป้อนกราฟ ชุดบทเรียน 3.4–3.6 จบที่แล็บกราฟความเร่งสามแกนในบทเรียน 3.6 บทเรียนนี้วางพื้นว่ากราฟนั้นเชื่อถือได้แค่ไหน

• อุปกรณ์: บอร์ด Eva Kit หรือ TESAIoT Dev Kit ที่ลงเฟิร์มแวร์ MicroPython ของ BENTO แล้ว หรือ BENTO Emulator ใน BENTO IDE
• เรียนมาก่อน: บทเรียน 3.3 — ลงมือทำ: เครื่องวัดระดับดิจิทัล

ดูของจริงก่อน

เปิดเมนู Sensor Dashboard บนบอร์ด กราฟ accel สามแกนที่วิ่งอยู่ตรงนั้นมีมาตั้งแต่บทเรียนแรก ลองสามอย่างตามลำดับ: วางนิ่ง เส้น Z ลอยสูงกว่าเพื่อน · เขย่าเบา ๆ รอยกระเพื่อมเลื่อนไปทางซ้าย · เอียงค้าง เส้นยกตัวแล้วค้างที่ระดับใหม่ ชุดบทเรียนนี้เราจะสร้างหน้าแบบนี้ขึ้นเอง บทเรียน 3.1–3.3 วัด “ตอนนี้เอียงกี่องศา” ส่วนชุดนี้เก็บ “สิบวินาทีที่ผ่านมาเป็นยังไง”

แนวคิด

ตัวเลขบอกว่าตอนนี้เท่าไร กราฟบอกว่ามันกำลังจะไปทางไหน แถบกับ Seg7 ตอบ “ตอนนี้เอียงกี่องศา” ได้ทันที แต่ตอบไม่ได้เลยว่าเมื่อ 5 วินาทีที่แล้วสั่นไหม การสั่นถี่ขึ้นหรือเบาลง หรือมีค่ากระโดดแวบเดียวหรือเปล่า ข้อมูลที่แต่ละค่ามีเวลากำกับและเรียงตามเวลาเรียกว่า time series คอมพิวเตอร์เก็บสัญญาณต่อเนื่องไม่ได้ มันแอบมองเป็นระยะแล้วจดค่าไว้ (sampling) โดย fs = 1/Ts ลูปของเราหลับ 200 ms จึงได้ราว 5 Hz กราฟบนจอจึงไม่ใช่สัญญาณจริง มันคือจุดที่เราจดไว้แล้วลากเส้นตรงเชื่อมกัน ระหว่างสองจุดเกิดอะไรขึ้น เราไม่มีทางรู้จากกราฟนี้

เงื่อนไข Nyquist บอกว่าจะเห็นคลื่นความถี่ f ได้ ต้องสุ่มเร็วกว่าสองเท่าของมัน (fs > 2f) ที่ fs 5 Hz เราเห็นได้ไม่เกิน 2.5 Hz และอัตราสุ่มของเราไม่ได้ตั้งด้วยฮาร์ดแวร์ แต่เกิดจากความเร็วลูป Python (T_loop = T_sleep + T_work) งานในลูปหนักขึ้นเมื่อไร อัตราสุ่มตกลงเงียบ ๆ จึงต้องวัดคาบลูปจริง สัญญาณที่เร็วเกินไม่ได้หายไป มันปลอมตัวเป็นคลื่นที่ช้ากว่า f_alias = |f − k·fs| เขย่าบอร์ดราว 6 Hz ขณะสุ่ม 5 Hz กราฟจะโชว์คลื่นช้า ๆ 1 Hz ที่ไม่มีอยู่จริง ไม่มี error ไม่มีคำเตือน และดูน่าเชื่อถือด้วย เหตุผลเดียวกับล้อรถในหนังที่ดูเหมือนหมุนถอยหลัง เพราะกล้องสุ่มที่ 24 เฟรมต่อวินาที

ui.Chart เก็บค่าเป็นจำนวนเต็มเท่านั้น chart.set_next(0, ax) ที่ ax เป็น 9.78 จะได้ TypeError ต้องเขียน int(ax) และ int() ตัดทศนิยมทิ้ง ไม่ใช่ปัดเศษ 0.9 กับ −0.9 กลายเป็น 0 ทั้งคู่ กราฟช่วง ±20 จึงหยาบเป็นขั้นละ 1 m/s² วิธีแก้ในงานจริงคือ map ช่วงค่าจริงลงช่วงแกนก่อน เช่น ui.Chart(..., min=-2000, max=2000) กับ set_next(0, int(ax * 100)) ได้ความละเอียด 0.01 m/s² โดยไม่แตะเซนเซอร์เลย ตัวเลขบนแกนไม่จำเป็นต้องเป็นหน่วยจริง ขอแค่เรากับคนอ่านรู้ตรงกันว่าคูณอะไรไว้

set_next() ไม่ได้ “วาดกราฟ” Chart คือ ring buffer ค่าใหม่ดันเข้าทางขวา ค่าเก่าที่สุดหล่นหายทางซ้าย ไม่มีใครเก็บให้ ค่าปริยายคือ 50 ช่องต่อ series และกราฟหนึ่งใบมีได้สูงสุด 4 series หน้าต่างเวลาจึงกว้าง 50 × 0.2 s = 10 วินาที อยากเห็นย้อนหลังนานขึ้นมีสองปุ่ม คือยืดคาบลูป หรือเพิ่มจุดด้วย ch.prop(ui.PROP_CHART_POINTS, n) ตั้งได้ 10–400 (เฟิร์มแวร์ 2026-08-20 ขึ้นไป รุ่นก่อนหน้า 50 ตายตัว) แต่ทุกจุดที่เพิ่มคือข้อความข้ามคอร์และเวลาวาดที่เพิ่มขึ้น การยืดคาบลูปจึงถูกกว่าเสมอ

สุดท้ายคือเหตุผลที่กราฟช้าทั้งที่ลูปเร็ว โค้ด Python อยู่บน CM33 แต่ CM55 เป็นคนวาด set_next() แค่ฝากคำสั่งลงคิว IPC ฝั่ง CM55 มีตัวจับเวลาสองความเร็ว: ปกติ 200 ms หยิบได้ 16 คำสั่งต่อครั้ง ได้ 80 คำสั่งต่อวินาที โหมดเร่ง 5 ms ได้ 3,200 คำสั่งต่อวินาที คำสั่งที่ปลุกโหมดเร่งคือการสร้าง widget, .text(), .pos() .size() .color() และคำสั่งของ collection อย่าง .cell() .add_row() .prop() ส่วน .value() ทุกตัว set_next() และ .show()/.hide() ไม่ปลุก กราฟที่วิ่งอยู่ตัวเดียวบนจอจึงเป็นกรณีที่ช้าที่สุดพอดี โหมดเร่งค้างอยู่ 500 ms หลังคำสั่งล่าสุด ลูป 200 ms ที่มี lbl_rec.text(rec_msg) ทุกรอบจึงไม่มีวันหลุดโหมดเร่ง ส่งข้อความเดิมซ้ำได้ เพราะเฟิร์มแวร์ไม่วาดซ้ำถ้าข้อความไม่เปลี่ยน โหมดเร่งไม่ได้ทำให้เซนเซอร์หรือ Python เร็วขึ้น มันแค่ทำให้คำสั่งที่ส่งไปแล้วถูกวาดออกจอเร็วขึ้น

ตัวอย่างสมบูรณ์

03_aliasing_nyquist.py (ราว 15 นาที) ไฟล์นี้ตรึงอัตราสุ่มไว้ที่ 40 Hz (Nyquist 20 Hz) แล้วเปลี่ยนเฉพาะความถี่ของคลื่นจริงทีละขั้น 5, 18, 20, 30, 39 และ 41 Hz

• ทำนาย ก่อนกดเดินหน้า: เขียนลงบันทึกการเรียนว่าแต่ละขั้นเครื่องจะ “เห็น” กี่ Hz ด้วยสูตร |f − k·fs|
• รัน แล้วกดปุ่ม “เดินหน้า >” ทีละขั้น ขั้นแรกเส้นฟ้า (คลื่นจริง) กับเส้นเขียว (ที่เครื่องคิดว่าเห็น) ทับกันสนิท เส้นแดงคือค่าที่ ADC เก็บได้ แตะทั้งสองเส้นที่จุดสุ่มทุกจุด พอเกิน 20 Hz สองเส้นแยกกัน แล้วเทียบตัวเลขบน Seg7 กับที่ทายไว้
• สำรวจ ขั้น 20 Hz ที่อยู่บน Nyquist พอดี กฎคือ fs > 2f ไม่ใช่ fs ≥ 2f ตรงที่เท่ากันอาจสุ่มโดนจุดตัดศูนย์ทุกครั้งแล้วได้เส้นแบน แล้วเปิด serial ดูตารางเก้าแถวที่ไฟล์พิมพ์ไว้ ที่จุดสุ่มทุกจุด sin 30 Hz กับ sin 10 Hz มีขนาดเท่ากัน ต่างกันแค่เครื่องหมาย ข้อมูลที่ต้องใช้แยกสองคลื่นไม่ได้ถูกเก็บมาตั้งแต่แรก aliasing จึงไม่ใช่ noise และกรองทิ้งทีหลังไม่ได้ ทางแก้มีทางเดียวคือ anti-aliasing low-pass filter ก่อนถึง ADC ซึ่งบนบอร์ดนี้คือ C204 ที่ wiper ของ pot (fc ราว 637 Hz)
• ดัดแปลง เพิ่มความถี่ของคุณเองลงใน FREQS แล้วทายผลก่อนรัน

ไฟล์	ไฟล์นี้สอน
examples/03_aliasing_nyquist.py	สุ่มช้าเกินไป แล้วได้ความถี่ที่ไม่เคยมีอยู่จริง

สไลด์ของบทเรียนนี้อ้างถึงไฟล์ที่อยู่ในบทเรียนอื่นด้วย:

• shared/lvgl_ports/sec3_sensor_viz/eva/ex16_spectrum_analyzer.py

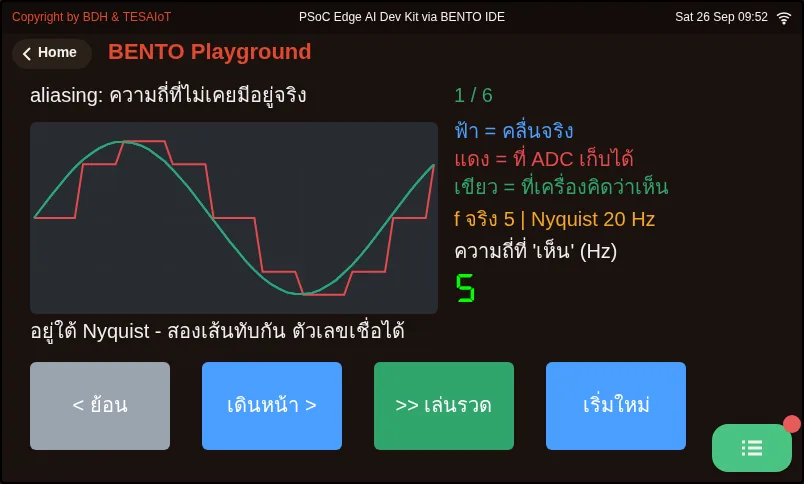

ภาพจอจาก BENTO Emulator ของตัวอย่างในบทนี้ (คลิกชื่อไฟล์เพื่อเปิดโค้ด)

03_aliasing_nyquist.py สุ่มช้าเกินไป แล้วได้ความถี่ที่ไม่เคยมีอยู่จริง

เช็กความเข้าใจ

คำถามชุดเดียวกันอยู่ใน quiz.yaml สำหรับระบบที่ตรวจอัตโนมัติ

1. ลูปอ่าน accel ทุก 200 ms (fs = 5 Hz) แล้วคุณเขย่าบอร์ดราว 6 ครั้งต่อวินาที กราฟจะแสดงอะไร (เลือกหนึ่งข้อ · เป้าหมายข้อ 1)

   • ก) คลื่นช้า ๆ ราว 1 Hz ที่ไม่มีอยู่จริง โดยไม่มี error หรือคำเตือนใด ๆ
   • ข) คลื่น 6 Hz ถูกต้อง แค่เส้นหยาบกว่าปกติ
   • ค) เส้นแบนราบ เพราะสัญญาณที่เร็วเกินจะหายไปเฉย ๆ
   • ง) ขึ้น error ว่าอัตราสุ่มไม่พอ
   เฉลย

   ก — f_alias = |6 − 1×5| = 1 Hz สัญญาณที่เร็วเกิน fs/2 ไม่ได้หายไป มันปลอมตัวเป็นคลื่นที่ช้ากว่าความจริง และดูน่าเชื่อถือ ซึ่งอันตรายกว่าการมองไม่เห็น

2. ข้อใดถูกเกี่ยวกับการสุ่มสัญญาณและ aliasing เลือกทุกข้อที่ถูก (เลือกได้หลายข้อ · เป้าหมายข้อ 1)

   • ก) กฎคือ fs > 2f ไม่ใช่ fs ≥ 2f ตรงที่เท่ากันพอดีอาจสุ่มโดนจุดตัดศูนย์ทุกครั้งแล้วได้เส้นแบน
   • ข) งานในลูปที่หนักขึ้นทำให้อัตราสุ่มของเราตกลงเงียบ ๆ เพราะ fs มาจากความเร็วลูป Python ไม่ได้ตั้งด้วยฮาร์ดแวร์
   • ค) ถ้าเกิด aliasing แล้ว ใส่ dsp.EMA หลังการอ่านก็กรองคลื่นปลอมทิ้งได้
   • ง) ทางแก้ aliasing คือ anti-aliasing low-pass filter ก่อนถึง ADC เช่น C204 ที่ wiper ของ pot บนบอร์ดนี้
   เฉลย

   ก, ข, ง — aliasing คือความถี่จริงที่ถูกพับลงมาทับย่านที่เราสนใจตั้งแต่ตอนสุ่ม ที่จุดสุ่มทุกจุดคลื่นปลอมกับคลื่นจริงให้ข้อมูลที่แยกกันไม่ได้ ตัวกรองหลังการอ่านจึงช่วยไม่ได้ ต้องกรองก่อนถึง ADC

3. กราฟความเร่งตั้งช่วง ±20 และป้อน int(ax) ได้เส้นหยาบเป็นขั้นละ 1 m/s² ถ้าต้องการความละเอียด 0.01 m/s² ควรทำอย่างไร (เลือกหนึ่งข้อ · เป้าหมายข้อ 2)

   • ก) สร้างกราฟด้วย min=-2000, max=2000 แล้วป้อน chart.set_next(0, int(ax * 100))
   • ข) ป้อน chart.set_next(0, ax) ตรง ๆ เพื่อเก็บทศนิยมไว้
   • ค) ป้อน chart.set_next(0, round(ax, 2))
   • ง) คงช่วง ±20 ไว้แล้วป้อน int(ax * 100)
   เฉลย

   ก — Chart เก็บเฉพาะจำนวนเต็ม ส่ง float ได้ TypeError และ int() ตัดทศนิยมทิ้ง จึงต้องคูณค่าแล้วขยายช่วงแกนตามกัน ถ้าคูณ 100 แต่คงช่วง ±20 เส้นจะทะลุขอบ

4. กราฟใช้ค่าปริยาย 50 ช่อง และลูปหมุนทุก 200 ms หน้าจอแสดงย้อนหลังได้กี่วินาที และถ้าอยากเห็นนานขึ้น ทางไหนถูกกว่า (เลือกหนึ่งข้อ · เป้าหมายข้อ 3)

   • ก) 10 วินาที · ยืดคาบลูปให้ห่างขึ้นถูกกว่าการเพิ่มจำนวนจุด
   • ข) 10 วินาที · เพิ่มจุดเป็น 400 ด้วย PROP_CHART_POINTS ถูกกว่าเสมอ
   • ค) 50 วินาที · ไม่ต้องทำอะไรเพิ่ม
   • ง) ไม่จำกัด เพราะกราฟเก็บทุกค่าที่เคยป้อนไว้
   เฉลย

   ก — T_window = 50 × 0.2 s = 10 s ค่าที่เก่ากว่านั้นหล่นหายจาก ring buffer การเพิ่มจุดทำได้ (10–400 บนเฟิร์มแวร์ 2026-08-20 ขึ้นไป) แต่ทุกจุดคือข้อความข้ามคอร์และเวลาวาดที่เพิ่มขึ้น

5. ลูปของคุณมีแค่ set_next() สามเส้นกับ led.value() แล้วกราฟกระตุกเหมือนวาดไม่ทัน ทางแก้ที่ถูกคืออะไร (เลือกหนึ่งข้อ · เป้าหมายข้อ 4)

   • ก) เพิ่ม lbl_rec.text(rec_msg) ทุกรอบ ส่งข้อความเดิมซ้ำก็ได้ เพื่อปลุกโหมดเร่งของตัวจับเวลาฝั่ง CM55
   • ข) เรียก led.value() ถี่ขึ้น เพื่อปลุกฝั่งจอ
   • ค) ลด sleep_ms ให้ลูป Python หมุนเร็วขึ้น
   • ง) อ่านเซนเซอร์ให้เร็วขึ้น เพราะกราฟรอค่าจากเซนเซอร์
   เฉลย

   ก — set_next() และ .value() ไม่ปลุกโหมดเร่ง ฝั่ง CM55 จึงระบายคำสั่งแค่ 80 ต่อวินาที .text() ปลุกโหมดเร่ง (3,200 ต่อวินาที) และค้างไว้ 500 ms ลูป 200 ms จึงไม่หลุดโหมดเลย ส่วนข้อความที่ไม่เปลี่ยน เฟิร์มแวร์ไม่วาดซ้ำ

ไปต่อ

บทเรียน 3.5 ลงมือกับ ui.Chart หลาย series และวัดคาบเวลาของลูปจริงด้วย time.ticks_ms() กับ time.ticks_diff() เพื่อพิสูจน์ว่าลูปของเราสุ่มที่ 5 Hz จริงอย่างที่คิด

บทเรียนถัดไป: บทเรียน 3.5 — ui.Chart: กราฟหลาย series และคาบเวลาของลูปจริง

สะท้อนคิด

• สัญญาณในงานของคุณเร็วแค่ไหน และลูป 200 ms เร็วพอสำหรับมันหรือเปล่า
• ถ้ากราฟโชว์คลื่นช้า ๆ ที่ดูสมเหตุสมผล คุณจะพิสูจน์อย่างไรว่ามันไม่ใช่คลื่นปลอม
• ถ้าต้องเห็นย้อนหลัง 30 วินาที คุณจะหมุนปุ่มไหน และเสียอะไรไปบ้าง

คำถามทบทวน

ลองตอบเองก่อน แล้วค่อยเปิดดูเฉลย

1. ลูปอ่าน accel ทุก 200 ms (fs = 5 Hz) แล้วคุณเขย่าบอร์ดราว 6 ครั้งต่อวินาที กราฟจะแสดงอะไร (เป้าหมายข้อ 1)

   1. คลื่นช้า ๆ ราว 1 Hz ที่ไม่มีอยู่จริง โดยไม่มี error หรือคำเตือนใด ๆ
   2. คลื่น 6 Hz ถูกต้อง แค่เส้นหยาบกว่าปกติ
   3. เส้นแบนราบ เพราะสัญญาณที่เร็วเกินจะหายไปเฉย ๆ
   4. ขึ้น error ว่าอัตราสุ่มไม่พอ
   ดูเฉลย

   คำตอบ: A. คลื่นช้า ๆ ราว 1 Hz ที่ไม่มีอยู่จริง โดยไม่มี error หรือคำเตือนใด ๆ

   f_alias = |6 − 1×5| = 1 Hz สัญญาณที่เร็วเกิน fs/2 ไม่ได้หายไป มันปลอมตัวเป็นคลื่นที่ช้ากว่าความจริง และดูน่าเชื่อถือ ซึ่งอันตรายกว่าการมองไม่เห็น

2. ข้อใดถูกเกี่ยวกับการสุ่มสัญญาณและ aliasing เลือกทุกข้อที่ถูก (เป้าหมายข้อ 1)

   1. กฎคือ fs > 2f ไม่ใช่ fs ≥ 2f ตรงที่เท่ากันพอดีอาจสุ่มโดนจุดตัดศูนย์ทุกครั้งแล้วได้เส้นแบน
   2. งานในลูปที่หนักขึ้นทำให้อัตราสุ่มของเราตกลงเงียบ ๆ เพราะ fs มาจากความเร็วลูป Python ไม่ได้ตั้งด้วยฮาร์ดแวร์
   3. ถ้าเกิด aliasing แล้ว ใส่ dsp.EMA หลังการอ่านก็กรองคลื่นปลอมทิ้งได้
   4. ทางแก้ aliasing คือ anti-aliasing low-pass filter ก่อนถึง ADC เช่น C204 ที่ wiper ของ pot บนบอร์ดนี้
   ดูเฉลย

   คำตอบ: A. กฎคือ fs > 2f ไม่ใช่ fs ≥ 2f ตรงที่เท่ากันพอดีอาจสุ่มโดนจุดตัดศูนย์ทุกครั้งแล้วได้เส้นแบน · B. งานในลูปที่หนักขึ้นทำให้อัตราสุ่มของเราตกลงเงียบ ๆ เพราะ fs มาจากความเร็วลูป Python ไม่ได้ตั้งด้วยฮาร์ดแวร์ · D. ทางแก้ aliasing คือ anti-aliasing low-pass filter ก่อนถึง ADC เช่น C204 ที่ wiper ของ pot บนบอร์ดนี้

   aliasing คือความถี่จริงที่ถูกพับลงมาทับย่านที่เราสนใจตั้งแต่ตอนสุ่ม ที่จุดสุ่มทุกจุดคลื่นปลอมกับคลื่นจริงให้ข้อมูลที่แยกกันไม่ได้ ตัวกรองหลังการอ่านจึงช่วยไม่ได้ ต้องกรองก่อนถึง ADC

3. กราฟความเร่งตั้งช่วง ±20 และป้อน int(ax) ได้เส้นหยาบเป็นขั้นละ 1 m/s² ถ้าต้องการความละเอียด 0.01 m/s² ควรทำอย่างไร (เป้าหมายข้อ 2)

   1. สร้างกราฟด้วย min=-2000, max=2000 แล้วป้อน chart.set_next(0, int(ax * 100))
   2. ป้อน chart.set_next(0, ax) ตรง ๆ เพื่อเก็บทศนิยมไว้
   3. ป้อน chart.set_next(0, round(ax, 2))
   4. คงช่วง ±20 ไว้แล้วป้อน int(ax * 100)
   ดูเฉลย

   คำตอบ: A. สร้างกราฟด้วย min=-2000, max=2000 แล้วป้อน chart.set_next(0, int(ax * 100))

   Chart เก็บเฉพาะจำนวนเต็ม ส่ง float ได้ TypeError และ int() ตัดทศนิยมทิ้ง จึงต้องคูณค่าแล้วขยายช่วงแกนตามกัน ถ้าคูณ 100 แต่คงช่วง ±20 เส้นจะทะลุขอบ

4. กราฟใช้ค่าปริยาย 50 ช่อง และลูปหมุนทุก 200 ms หน้าจอแสดงย้อนหลังได้กี่วินาที และถ้าอยากเห็นนานขึ้น ทางไหนถูกกว่า (เป้าหมายข้อ 3)

   1. 10 วินาที · ยืดคาบลูปให้ห่างขึ้นถูกกว่าการเพิ่มจำนวนจุด
   2. 10 วินาที · เพิ่มจุดเป็น 400 ด้วย PROP_CHART_POINTS ถูกกว่าเสมอ
   3. 50 วินาที · ไม่ต้องทำอะไรเพิ่ม
   4. ไม่จำกัด เพราะกราฟเก็บทุกค่าที่เคยป้อนไว้
   ดูเฉลย

   คำตอบ: A. 10 วินาที · ยืดคาบลูปให้ห่างขึ้นถูกกว่าการเพิ่มจำนวนจุด

   T_window = 50 × 0.2 s = 10 s ค่าที่เก่ากว่านั้นหล่นหายจาก ring buffer การเพิ่มจุดทำได้ (10–400 บนเฟิร์มแวร์ 2026-08-20 ขึ้นไป) แต่ทุกจุดคือข้อความข้ามคอร์และเวลาวาดที่เพิ่มขึ้น

5. ลูปของคุณมีแค่ set_next() สามเส้นกับ led.value() แล้วกราฟกระตุกเหมือนวาดไม่ทัน ทางแก้ที่ถูกคืออะไร (เป้าหมายข้อ 4)

   1. เพิ่ม lbl_rec.text(rec_msg) ทุกรอบ ส่งข้อความเดิมซ้ำก็ได้ เพื่อปลุกโหมดเร่งของตัวจับเวลาฝั่ง CM55
   2. เรียก led.value() ถี่ขึ้น เพื่อปลุกฝั่งจอ
   3. ลด sleep_ms ให้ลูป Python หมุนเร็วขึ้น
   4. อ่านเซนเซอร์ให้เร็วขึ้น เพราะกราฟรอค่าจากเซนเซอร์
   ดูเฉลย

   คำตอบ: A. เพิ่ม lbl_rec.text(rec_msg) ทุกรอบ ส่งข้อความเดิมซ้ำก็ได้ เพื่อปลุกโหมดเร่งของตัวจับเวลาฝั่ง CM55

   set_next() และ .value() ไม่ปลุกโหมดเร่ง ฝั่ง CM55 จึงระบายคำสั่งแค่ 80 ต่อวินาที .text() ปลุกโหมดเร่ง (3,200 ต่อวินาที) และค้างไว้ 500 ms ลูป 200 ms จึงไม่หลุดโหมดเลย ส่วนข้อความที่ไม่เปลี่ยน เฟิร์มแวร์ไม่วาดซ้ำ
