ตัวบ่งชี้ความชื้นและอุณหภูมิจาก SHT4x

เป้าหมาย

อ่านความชื้นสัมพัทธ์และอุณหภูมิจาก SHT4x ผ่าน I2C แล้วแสดงเป็นตัวบ่งชี้
ตั้งเกณฑ์สีของตัวบ่งชี้จากช่วงความชื้นที่สบาย และอธิบายที่มาของเกณฑ์
เปรียบเทียบอุณหภูมิจาก SHT4x กับ DPS368 และอธิบายว่าทำไมอาจไม่เท่ากัน

แนวคิด

SHT4x คืออะไร และตัวเลขในสเปกหมายถึงอะไร

SHT4x (SHT40/41/45) เป็นเซนเซอร์วัดความชื้นสัมพัทธ์ (RH%) และอุณหภูมิของ Sensirion รุ่น SHT40 แม่นยำ ±1.8 %RH และ ±0.2 °C วัด RH ได้ 0–100% และอุณหภูมิ -40 ถึง +125 °C กินไฟเฉลี่ยต่ำกว่า 0.4 µA ที่อัตราวัด 1 ครั้ง/วินาที ต่างจาก DPS368/BMI270 ตรงที่ SHT4x ไม่มี register map ให้อ่าน-เขียนทีละ address แต่คุยกันด้วย command-based protocol: ส่ง 1 byte สั่งวัด แล้วรอ conversion delay (สูงสุดราว 8.2 ms ที่ high precision) ก่อนอ่านผลกลับ 6 byte พร้อม CRC-8 ตรวจสอบความถูกต้อง (polynomial 0x31 ตามมาตรฐานของ Sensirion) — โปรโตคอลระดับนี้เป็นความรู้จริง ของเซนเซอร์ตระกูลนี้ แต่ ไม่ได้ถูกเขียนเองในไฟล์ของ episode นี้เลย

ทำไมต้องรู้ว่าโค้ดชั้นไหนทำอะไรจริง

sht4x_driver.c ของ episode นี้ไม่ได้ส่ง command byte, รอ delay, หรือคำนวณ CRC-8/สูตรแปลงหน่วยเอง — มันเรียก mtb_sht4x_measure_high_precision(i2c_bus, &temp_milli_c, &hum_milli_rh) ของมิดเดิลแวร์ Infineon ตัวเดียว ซึ่ง ทำทุกขั้นตอน (ส่ง command 0xFD, รอ delay, อ่าน 6 byte, ตรวจ CRC, แปลงหน่วยตามสูตร Sensirion) ไว้ให้เสร็จแล้ว คืน ค่ากลับมาเป็นหน่วย milli (milli-°C, milli-%RH) — โค้ดของ episode แค่หาร 1000 เพื่อแปลงเป็นหน่วยปกติ (temperature_c, humidity_rh) โปรโตคอลระดับ byte ที่ README ต้นทางอธิบายไว้ละเอียดจึงเป็นสิ่งที่เกิดขึ้นจริง บนสาย I2C แต่ซ่อนอยู่ในมิดเดิลแวร์ ไม่ใช่โค้ดที่ episode นี้ให้นักเรียนอ่าน — เหมือนกับที่ DPS368 (บทเรียน 3.1) ใช้ xensiv_dps3xx_read() และ BMI270 (บทเรียน 3.2) ใช้ config file ของ Bosch: รูปแบบซ้ำของซีรีส์นี้คือห่อโปรโตคอล ระดับ byte ไว้ในไลบรารีของผู้ผลิตเซนเซอร์เสมอ

เกณฑ์สีจริงมีแค่ 3 โซน ไม่ใช่ 4 โซนตามที่ README ต้นทางอธิบาย

sht4x_view.c มีฟังก์ชัน hum_level_color() และ set_comfort_chip() ที่ใช้เกณฑ์เดียวกันคือ RH < 40% = Dry (สีเหลืองอำพัน), 40–60% = Comfort (สีเขียว), RH > 60% = Humid (สีน้ำเงิน) — มีแค่สองจุดตัด (40 กับ 60) ไม่ใช่ สามจุดตัด (30/60/80) และไม่มีโซน “อันตราย” สีแดงแยกต่างหากตามที่ README ต้นทางอธิบาย ช่วง comfort 40–60% ตรงกับ คำแนะนำทั่วไปของ HVAC/ASHRAE สำหรับความชื้นในอาคารที่สบายและลดการเติบโตของเชื้อรา/ไรฝุ่น

เกณฑ์สีถูกกำหนดซ้ำสองที่ ต้องแก้พร้อมกันเสมอ

hum_level_color() (กำหนดสีของ chip) และ set_comfort_chip() (กำหนดข้อความ “Dry”/“Comfort”/“Humid”) เป็นสอง ฟังก์ชันแยกกัน แต่ต่างก็ hard-code ค่า 40.0f และ 60.0f ของตัวเอง ไม่ได้แชร์ constant เดียวกัน — ถ้าแก้เกณฑ์ใน ฟังก์ชันเดียวโดยลืมอีกฟังก์ชัน จะได้ข้อความกับสีที่ไม่ตรงกัน (เช่น ข้อความขึ้น “Humid” แต่สียังเป็นสีเขียวของ “Comfort”)

ตัวอย่างสมบูรณ์

โค้ดของ episode นี้อยู่ใน Developer Hub (อ้างอิงที่ commit 9a8e3ed) — อ่าน Why ของ README ต้นทาง เพื่อเข้าใจความรู้เรื่องโปรโตคอลของ SHT4x แต่ โค้ดตัวอย่างด้านล่างคัดลอกจากไฟล์จริง (Apache-2.0, tesaiot/developer-hub, commit เดียวกัน) เพราะโปรโตคอลระดับ byte อยู่ในมิดเดิลแวร์ ไม่ใช่ในไฟล์ของ episode และเกณฑ์สีจริงต่างจากที่ README ต้นทางอธิบาย

app_sensor/sht4x/sht4x_driver.c — เรียกมิดเดิลแวร์ตัวเดียว ไม่มี command byte/CRC ในไฟล์นี้:

cy_rslt_t sht4x_driver_read_sample(sht4x_sample_t *sample)
{
    int32_t temp_milli_c = 0;
    int32_t hum_milli_rh = 0;

    cy_rslt_t rslt = mtb_sht4x_measure_high_precision(s_i2c_bus, &temp_milli_c, &hum_milli_rh);
    if (CY_RSLT_SUCCESS != rslt)
    {
        return rslt;
    }

    /* Middleware returns milli-units; convert once here for UI/presenter layers. */
    sample->temperature_c = ((float)temp_milli_c) / 1000.0f;
    sample->humidity_rh = ((float)hum_milli_rh) / 1000.0f;
    return CY_RSLT_SUCCESS;
}

app_ui/sht4x/sht4x_view.c — เกณฑ์สีตัวจริง สามโซน สองจุดตัด:

static lv_color_t hum_level_color(float humidity_rh)
{
    if (humidity_rh < 40.0f)
    {
        return lv_color_hex(0xD97706);   /* Dry */
    }

    if (humidity_rh <= 60.0f)
    {
        return lv_color_hex(0x16A34A);   /* Comfort */
    }

    return lv_color_hex(0x2563EB);       /* Humid */
}

main_example.c ส่ง I2C handle เข้า sht4x_presenter_start() ตรงตามที่ README ต้นทางอธิบาย
app_sensor/sht4x/sht4x_config.h — SHT4X_SAMPLE_PERIOD_MS = 1000 (poll ด้วย lv_timer เดียวบน LVGL thread แบบเดียวกับบทเรียน 3.1–3.2) และที่อยู่ I2C หลัก/สำรอง
ดูโฟลเดอร์เต็มที่ int_ep03_sht40_indicator/

จุดที่มักพลาด

คิดว่าต้องเขียน command byte/CRC-8 เองในโค้ดของ episode นี้ — โปรโตคอลระดับ byte ถูกทำใน mtb_sht4x_measure_high_precision() ของมิดเดิลแวร์แล้ว ไฟล์ sht4x_driver.c ของ episode แค่เรียกมันแล้วแปลง หน่วยจาก milli เป็นหน่วยปกติ
จำเกณฑ์สีผิดเป็น 4 โซน (30/60/80%) — เกณฑ์จริงมีแค่ 3 โซนที่จุดตัด 40% และ 60% ไม่มีโซนสีแดง “อันตราย” แยกต่างหาก
แก้เกณฑ์สีแค่ฟังก์ชันเดียว — hum_level_color() และ set_comfort_chip() มีค่า 40.0f/60.0f แยกกันคนละที่ ต้องแก้พร้อมกันเสมอ ไม่งั้นข้อความกับสีจะไม่ตรงกัน

build และ flash

# ในโฟลเดอร์ master template (ดูบทเรียน 1.1)
# 1) ลบไฟล์ของ episode เก่าใน proj_cm55/apps/
# 2) คัดลอกไฟล์ทั้งหมดของ episode นี้ลงใน proj_cm55/apps/
make build
make program     # flash ผ่าน KitProg3

หรือเปิด ตัวอย่างนี้บน Developer Hub แล้ว flash เฟิร์มแวร์สำเร็จรูป

ดูของจริงก่อน

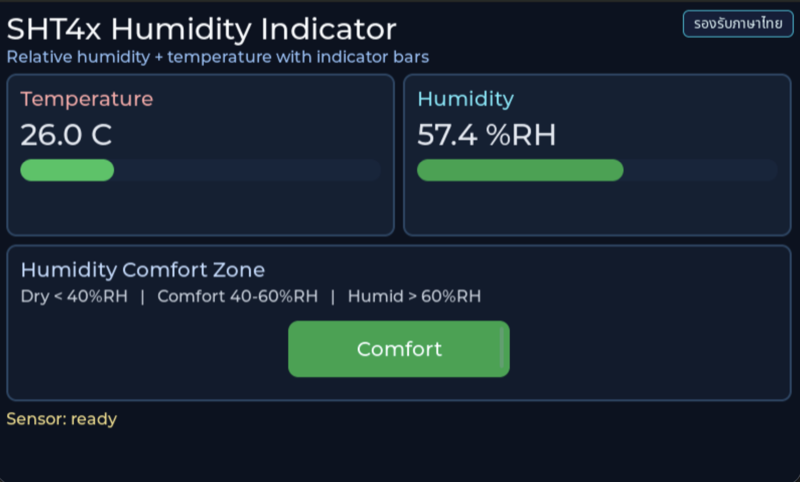

หน้าจอของ EP03 — SHT40 Indicator บน TESAIoT Dev Kit

ก่อนอ่านโค้ด ให้ทายว่าหน้าจอนี้มี object อะไรบ้าง และอะไรเปลี่ยนเมื่อผู้ใช้แตะหรือเมื่อค่าเซนเซอร์เปลี่ยน

ลองแก้

ทาย ก่อนแก้: เลือกค่าหนึ่งค่าที่ README ของตัวอย่างอธิบายไว้ในส่วน How แล้วเขียนว่าจะเห็นอะไรเปลี่ยนบนจอหรือใน log
แก้และรัน build + flash แล้วเทียบกับที่ทายไว้ ถ้าไม่ตรง ให้หาว่าเข้าใจส่วนไหนผิด
ทำเพิ่ม ต่อยอดหนึ่งอย่างที่ตัวอย่างยังไม่มี แล้วเก็บภาพหรือวิดีโอไว้ใน portfolio

เช็กความเข้าใจ

ความชื้นสัมพัทธ์ขึ้นกับอุณหภูมิอย่างไร
ทำไมเซนเซอร์สองตัวบนบอร์ดเดียวกันอ่านอุณหภูมิไม่เท่ากัน
เกณฑ์สีของคุณใช้ช่วงความชื้นเท่าไร และอ้างอิงจากอะไร

คำตอบอยู่ใน README ของตัวอย่างและในโค้ด ถ้าตอบข้อใดไม่ได้ ให้กลับไปอ่านส่วน Why / What / How อีกครั้ง

แหล่งอ้างอิง

README ของ episode · โฟลเดอร์โค้ด · commit 9a8e3ed
เปิดตัวอย่างนี้บน Developer Hub
โค้ดเป็นของ Developer Hub และอ้างอิงด้วยลิงก์ ไม่ได้คัดลอกเข้าคลังนี้

คำถามทบทวน

ลองตอบเองก่อน แล้วค่อยเปิดดูเฉลย

เปิดเครื่องทำความชื้นในห้องแห้ง ค่า RH ไต่จาก 35 → 50 → 65 %RH ชิปสถานะ comfort จะแสดงข้อความตามลำดับใด (เป้าหมายข้อ 2)
1. Comfort → Comfort → Humid
2. Dry → Comfort → Comfort
3. Dry → Comfort → Humid
4. Dry → Humid → Humid
ดูเฉลย

คำตอบ: C. Dry → Comfort → Humid

set_comfort_chip() ใช้เกณฑ์ < 40 = Dry, 40–60 = Comfort, > 60 = Humid (ข้อความ range_hint บนจอเขียนไว้ตรงกัน) README ของ episode ยังเขียนเกณฑ์ 30/60/80 ซึ่งไม่ตรงกับโค้ดที่ commit นี้
ถ้าแก้เกณฑ์บนจาก 60 เป็น 65 เฉพาะใน hum_level_color() เมื่อ RH = 62 %RH จอจะแสดงอย่างไร (เป้าหมายข้อ 2)
1. ชิปขึ้น Comfort สีเขียว ตรงกันทั้งหมด
2. ชิปขึ้นข้อความ Humid แต่เป็นสีเขียว เพราะข้อความใน set_comfort_chip() ยังใช้เกณฑ์ 60 ของตัวเอง
3. ชิปขึ้น Humid สีน้ำเงิน ตรงกันทั้งหมด
4. build ไม่ผ่าน
ดูเฉลย

คำตอบ: B. ชิปขึ้นข้อความ Humid แต่เป็นสีเขียว เพราะข้อความใน set_comfort_chip() ยังใช้เกณฑ์ 60 ของตัวเอง

สีมาจาก hum_level_color() แต่ข้อความมาจาก if ใน set_comfort_chip() และ range_hint ก็พิมพ์ตัวเลขไว้อีกที่ เกณฑ์เดียวกันจึงซ้ำอยู่สามจุด การย้ายเกณฑ์ไปเป็นค่าคงที่ตัวเดียวแล้วให้ทุกจุดอ่านจากที่เดียวกันป้องกันความไม่ตรงกันแบบนี้ และทำให้อธิบายที่มาของเกณฑ์ได้ในที่เดียว
ระหว่างทำงาน สายหลวมจนอ่านเซนเซอร์ไม่ได้ติดต่อกันหลายวินาที แล้วกลับมาอ่านได้ presenter ทำอะไร (เป้าหมายข้อ 1)
1. แสดง error ใหม่ทุกวินาทีจนกว่าจะหาย
2. หยุด timer ถาวรหลัง error แรก
3. รีเซ็ตบอร์ด
4. ขึ้นข้อความ error และ log READ_FAIL ครั้งเดียวเมื่อรหัสเปลี่ยน อ่านต่อทุก 1 วินาที และเมื่ออ่านได้อีกครั้งจะกลับเป็นสถานะ ready พร้อมค่าใหม่
ดูเฉลย

คำตอบ: D. ขึ้นข้อความ error และ log READ_FAIL ครั้งเดียวเมื่อรหัสเปลี่ยน อ่านต่อทุก 1 วินาที และเมื่ออ่านได้อีกครั้งจะกลับเป็นสถานะ ready พร้อมค่าใหม่

sht4x_poll_sensor_cb() ถูกเรียกทุก SHT4X_SAMPLE_PERIOD_MS (1000 ms) ตลอด การแสดง error ถูกกันซ้ำด้วย s_last_status_error และเมื่อ has_new_sample เป็น true จะเรียก sht4x_view_set_ready() อีกครั้ง ผู้ใช้จึงเห็นสถานะจริงโดยจอไม่กระพริบ
บนบอร์ดเดียวกัน SHT4x อ่านได้ 31.2 °C แต่ DPS368 อ่านได้ 33.0 °C ข้อใดอธิบายได้สมเหตุสมผลที่สุด (เป้าหมายข้อ 3)
1. เซนเซอร์แต่ละตัววัดอุณหภูมิของตัวเองตรงตำแหน่งที่มันอยู่บนบอร์ด ความร้อนจากชิ้นส่วนใกล้เคียง เช่นตัวประมวลผล วงจร Wi-Fi หรือจอ ไม่เท่ากัน และความแม่นยำของแต่ละตัวก็ต่างกัน
2. DPS368 เสีย เพราะสองตัวควรอ่านได้เท่ากันทุกครั้ง
3. ตัวหนึ่งรายงานเป็น °F
4. โค้ดแปลงหน่วยจาก milli-degree ผิด
ดูเฉลย

คำตอบ: A. เซนเซอร์แต่ละตัววัดอุณหภูมิของตัวเองตรงตำแหน่งที่มันอยู่บนบอร์ด ความร้อนจากชิ้นส่วนใกล้เคียง เช่นตัวประมวลผล วงจร Wi-Fi หรือจอ ไม่เท่ากัน และความแม่นยำของแต่ละตัวก็ต่างกัน

SHT4x ออกแบบมาวัดอุณหภูมิและความชื้นของอากาศ (README ระบุ ±0.2 °C) ส่วน DPS368 วัดอุณหภูมิเพื่อใช้ชดเชยการวัดความดันด้วย ทั้งคู่อยู่คนละตำแหน่งบน PCB ที่มีความร้อนสะสม ถ้าต้องการอุณหภูมิห้องจริงควรแยกเซนเซอร์ออกจากแหล่งความร้อน หรือเทียบกับเทอร์โมมิเตอร์อ้างอิง
ถ้าความร้อนจากบอร์ดทำให้อากาศรอบ SHT4x อุ่นกว่าอากาศในห้อง ค่า RH ที่อ่านได้จะเป็นอย่างไรเมื่อเทียบกับ RH ของห้อง (เป้าหมายข้อ 3)
1. สูงกว่า เพราะอากาศร้อนมีไอน้ำมากกว่า
2. ต่ำกว่า เพราะปริมาณไอน้ำเท่าเดิม แต่อากาศที่อุ่นขึ้นรับไอน้ำได้มากขึ้น ความชื้นสัมพัทธ์จึงลดลง
3. เท่ากัน เพราะ RH ไม่ขึ้นกับอุณหภูมิ
4. สุ่ม ขึ้นกับจังหวะการอ่าน
ดูเฉลย

คำตอบ: B. ต่ำกว่า เพราะปริมาณไอน้ำเท่าเดิม แต่อากาศที่อุ่นขึ้นรับไอน้ำได้มากขึ้น ความชื้นสัมพัทธ์จึงลดลง

RH คือสัดส่วนไอน้ำที่มีอยู่เทียบกับไอน้ำที่อากาศอุณหภูมินั้นรับได้เต็มที่ อากาศอุ่นรับได้มากขึ้น ถ้าไอน้ำเท่าเดิม RH จึงลดลง นี่คือเหตุที่ต้องอ่านอุณหภูมิคู่กับ RH เสมอ และต้องระวังความร้อนจากบอร์ดเมื่อเทียบกับเครื่องวัดในห้อง
