ปุ่มและ event callback: ตัวนับ UP / DOWN / RESET

เป้าหมาย

ผูก event callback กับปุ่มด้วย LV_EVENT_PRESSED และ LV_EVENT_LONG_PRESSED_REPEAT
แยก UI logic ออกจาก counter logic เป็นคนละไฟล์ และอธิบายว่าทำไมจึงทดสอบง่ายขึ้น
เพิ่มปุ่มใหม่หนึ่งปุ่มที่ใช้ logic ชุดเดิมได้

แนวคิด

event-driven programming ใน LVGL

หลัง EP01 ที่วาดหน้าจอ static ล้วน ๆ EP02 เพิ่มสิ่งที่ GUI แบบ embedded ทุกตัวต้องมีคือ event callback — ฟังก์ชันที่ LVGL เรียกเองเมื่อ event ตาม filter ที่เราลงทะเบียนไว้เกิดขึ้น ผูกด้วย lv_obj_add_event_cb(obj, callback, filter, user_data) โดย filter กำหนดว่าจะรับ event ชนิดไหน (LV_EVENT_PRESSED, LV_EVENT_LONG_PRESSED_REPEAT, LV_EVENT_CLICKED ฯลฯ) และ user_data คือ pointer ที่เราส่งเข้าไปเอง เพื่อให้ callback อ่านกลับออกมาได้ด้วย lv_event_get_user_data(e) — เทคนิคนี้แทนที่การใช้ global variable เพราะปุ่มแต่ละปุ่มส่ง user_data ของตัวเองได้ โดย callback ตัวเดียวกันรับใช้หลายปุ่มพร้อมกัน

tap กับ hold ต่างกันที่ event คนละตัว

LV_EVENT_PRESSED ยิงทันทีที่นิ้วแตะลงบน widget ไม่ต้องรอปล่อย ส่วน LV_EVENT_LONG_PRESSED_REPEAT ยิงซ้ำทุก N มิลลิวินาทีตราบใดที่ยังกดค้างอยู่ (ค่า N ตั้งใน lv_conf.h ด้วย LV_INDEV_DEF_LONG_PRESS_REP_TIME) EP02 ผูก callback ตัวเดียวกันเข้ากับทั้งสอง event ของปุ่มเดียวกัน (สอง lv_obj_add_event_cb() แยกกัน) แล้วให้ callback เช็ค lv_event_get_code(e) เพื่อเลือก delta คนละค่า — tap ปกติขยับ 1 หน่วย ส่วนกดค้างขยับ 5 หน่วยต่อครั้งที่ event ซ้ำ

แยก UI ออกจาก logic: ทำไมถึงสำคัญ

ไฟล์ ui_button_counter.c รู้จัก LVGL เต็มตัว (สร้าง widget, จัดสี, จัดวาง) แต่ counter_logic.c ไม่ include lvgl.h เพื่อเรียก widget API โดยตรง — มันรู้จักแค่ lv_obj_t * ของ label ที่ต้องอัปเดตข้อความ และมี state เป็น struct ของตัวเอง (counter_state_t) แยกจาก UI การออกแบบนี้ทำให้ปุ่ม UP กับ DOWN ใช้ callback ตัวเดียวกัน ได้ (counter_logic_button_event_cb) ต่างกันแค่ payload ที่ส่งผ่าน user_data (tap_delta/hold_repeat_delta เป็นบวกหรือลบ) — เพิ่มปุ่มใหม่ที่ใช้ logic เดิมจึงทำได้โดยไม่ต้องเขียน callback ใหม่เลย แค่สร้าง counter_button_action_t ตัวใหม่แล้วผูกปุ่มเข้ากับ callback เดิม

state เก็บที่ไหน และทำไมต้องเป็น `static`

s_counter_state, s_up_action, s_down_action ใน ui_button_counter.c เป็นตัวแปร static ระดับไฟล์ ไม่ใช่ ตัวแปร local ในฟังก์ชัน ui_button_counter_create() เหตุผลคือ lv_obj_add_event_cb() เก็บ pointer ของ user_data ไว้เรียกใช้ภายหลัง (ทุกครั้งที่ผู้ใช้กดปุ่ม ซึ่งเกิดขึ้นนานหลังจากฟังก์ชันสร้าง UI คืนค่าไปแล้ว) ถ้า s_up_action เป็นตัวแปร local บน stack มันจะถูกทำลายทันทีที่ ui_button_counter_create() return ทำให้ callback อ่าน pointer ที่ตายไปแล้ว (dangling pointer) counter_logic_init() เองก็แค่เก็บ pointer ของ label ไว้ใน state ไม่ได้ copy ข้อมูล จึงต้องอัปเดตผ่าน state->value_label ทุกครั้งด้วยเหตุผลเดียวกัน

จัดปุ่มเป็นแถวด้วย flex layout

แถวปุ่มสามตัวใช้ lv_obj_set_layout(btn_row, LV_LAYOUT_FLEX) ร่วมกับ lv_obj_set_flex_flow(btn_row, LV_FLEX_FLOW_ROW) ให้ LVGL เรียงลูกซ้ายไปขวาให้อัตโนมัติแบบ CSS flexbox ไม่ต้องคำนวณตำแหน่ง x ของแต่ละปุ่มเอง lv_obj_set_flex_align(..., LV_FLEX_ALIGN_CENTER, LV_FLEX_ALIGN_CENTER, LV_FLEX_ALIGN_CENTER) จัดกึ่งกลางทั้งแนว หลักและแนวขวาง และ lv_obj_set_style_pad_column(btn_row, 20, LV_PART_MAIN) เว้นช่องไฟระหว่างปุ่ม 20 px ปุ่มแต่ละ ใบยังใช้ label-on-button pattern คือสร้าง lv_label_create(btn) เป็นลูกของปุ่มแล้ว lv_obj_align(lbl, LV_ALIGN_CENTER, 0, 0) เพื่อวางข้อความกึ่งกลางปุ่ม

โลโก้ย่อขนาดด้วย `lv_image_set_scale`

lv_image_set_scale(logo, 128) ย่อโลโก้ลงครึ่งหนึ่ง เพราะ LVGL ใช้ 256 แทน 1.0x (fixed-point scale) ค่า 128 จึงเท่ากับ 0.5x — ต่างจาก EP01 ที่ใช้โลโก้ขนาดเต็มไม่มีการ scale

ตัวอย่างสมบูรณ์

โค้ดของ episode นี้อยู่ใน Developer Hub (อ้างอิงที่ commit 9a8e3ed) อ่าน Why / What / How ฉบับเต็มก่อนใน README ของ episode โค้ดตัวอย่างด้านล่างคัดลอกจาก tesaiot/developer-hub (Apache-2.0) ที่ commit เดียวกัน

counter_logic.c — callback ตัวเดียวรองรับทั้ง tap และ hold โดยแยกด้วย event code:

void counter_logic_button_event_cb(lv_event_t *e)
{
    lv_event_code_t code = lv_event_get_code(e);
    counter_button_action_t *action = (counter_button_action_t *)lv_event_get_user_data(e);

    if(action == NULL || action->state == NULL) {
        return;
    }

    if(code == LV_EVENT_PRESSED) {
        counter_logic_apply_delta(action->state, action->tap_delta);
        counter_logic_log_action("TAP", action->tap_delta, action->state->value);
        return;
    }

    if(code == LV_EVENT_LONG_PRESSED_REPEAT) {
        counter_logic_apply_delta(action->state, action->hold_repeat_delta);
        counter_logic_log_action("HOLD_REPEAT", action->hold_repeat_delta, action->state->value);
    }
}

ui_button_counter.c — ปุ่ม UP ผูกกับ callback เดียวกันสองครั้ง คนละ event:

/* Event payload: tap +1, hold-repeat +5. */
s_up_action.state = &s_counter_state;
s_up_action.tap_delta = 1;
s_up_action.hold_repeat_delta = 5;
lv_obj_add_event_cb(btn_up, counter_logic_button_event_cb, LV_EVENT_PRESSED, &s_up_action);
lv_obj_add_event_cb(btn_up, counter_logic_button_event_cb, LV_EVENT_LONG_PRESSED_REPEAT, &s_up_action);

สังเกตว่า s_up_action เป็นตัวแปร static ระดับไฟล์ (ดูเหตุผลในแนวคิดด้านบน) และปุ่ม DOWN เรียก counter_logic_button_event_cb ตัวเดียวกัน เพียงแค่ส่ง s_down_action ที่มี tap_delta = -1 แทน — ไม่มี callback ใหม่ให้เขียน

counter_logic.h และ main_example.c มีโครงเดียวกับ EP01 คือ forward ไปที่ ui_button_counter_create()

จุดที่มักพลาด

ส่ง user_data เป็นตัวแปร local (stack) — ต้องเป็น static หรือ global เพราะ lv_obj_add_event_cb() เก็บ pointer ไว้เรียกใช้ทีหลัง ถ้าเป็นตัวแปรบน stack มันจะตายไปตั้งแต่ฟังก์ชันสร้าง UI return แล้ว callback จะอ่าน pointer ที่ dangling
ลืมว่าปุ่ม RESET เช็คทั้ง LV_EVENT_PRESSED และ LV_EVENT_CLICKED — ต่างจากปุ่ม UP/DOWN ที่เช็คแค่ LV_EVENT_PRESSED เพียงอย่างเดียว ถ้า copy callback ของ UP/DOWN ไปทำปุ่มใหม่ที่ต้องการพฤติกรรมแบบ RESET ต้องดู ว่าจะเช็ค event code ไหนบ้างให้ตรงกับพฤติกรรมที่ต้องการ
คิดว่าต้อง lv_obj_add_event_cb() ครั้งเดียวเพื่อรับทั้ง tap และ hold — ต้อง register สองครั้ง คนละ filter (LV_EVENT_PRESSED กับ LV_EVENT_LONG_PRESSED_REPEAT) เพราะ filter รับ event code เดียวต่อการเรียก หนึ่งครั้ง
ลืมว่า lv_image_set_scale ใช้ฐาน 256 ไม่ใช่ 100 — 256 = 1.0x ไม่ใช่เปอร์เซ็นต์ ค่า 128 คือ 0.5x ไม่ใช่ 128%

build และ flash

# ในโฟลเดอร์ master template (ดูบทเรียน 1.1)
# 1) ลบไฟล์ของ episode เก่าใน proj_cm55/apps/
# 2) คัดลอกไฟล์ทั้งหมดของ episode นี้ลงใน proj_cm55/apps/
make build
make program     # flash ผ่าน KitProg3

หรือเปิด ตัวอย่างนี้บน Developer Hub แล้ว flash เฟิร์มแวร์สำเร็จรูป

ดูของจริงก่อน

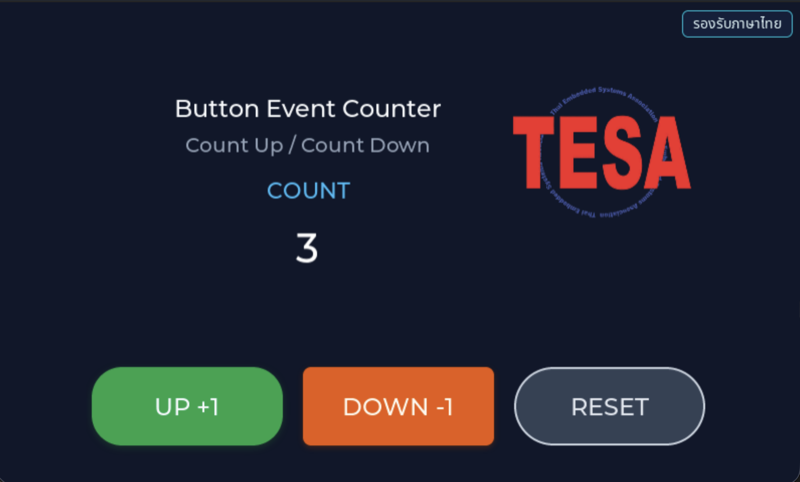

หน้าจอของ EP02 — Button Event บน TESAIoT Dev Kit

ก่อนอ่านโค้ด ให้ทายว่าหน้าจอนี้มี object อะไรบ้าง และอะไรเปลี่ยนเมื่อผู้ใช้แตะหรือเมื่อค่าเซนเซอร์เปลี่ยน

ลองแก้

ทาย ก่อนแก้: เลือกค่าหนึ่งค่าที่ README ของตัวอย่างอธิบายไว้ในส่วน How แล้วเขียนว่าจะเห็นอะไรเปลี่ยนบนจอหรือใน log
แก้และรัน build + flash แล้วเทียบกับที่ทายไว้ ถ้าไม่ตรง ให้หาว่าเข้าใจส่วนไหนผิด
ทำเพิ่ม ต่อยอดหนึ่งอย่างที่ตัวอย่างยังไม่มี แล้วเก็บภาพหรือวิดีโอไว้ใน portfolio

เช็กความเข้าใจ

LV_EVENT_PRESSED กับ LV_EVENT_LONG_PRESSED_REPEAT ต่างกันอย่างไรเมื่อกดค้าง
counter_logic.c รู้จัก LVGL หรือไม่ และทำไมจึงออกแบบแบบนั้น
ถ้าตัวนับต้องไม่ติดลบ ควรแก้ที่ไฟล์ใด

คำตอบอยู่ใน README ของตัวอย่างและในโค้ด ถ้าตอบข้อใดไม่ได้ ให้กลับไปอ่านส่วน Why / What / How อีกครั้ง

แหล่งอ้างอิง

README ของ episode · โฟลเดอร์โค้ด · commit 9a8e3ed
เปิดตัวอย่างนี้บน Developer Hub
โค้ดเป็นของ Developer Hub และอ้างอิงด้วยลิงก์ ไม่ได้คัดลอกเข้าคลังนี้

คำถามทบทวน

ลองตอบเองก่อน แล้วค่อยเปิดดูเฉลย

ตัวนับเป็น 0 ผู้ใช้กดปุ่ม UP ค้างไว้จน LV_EVENT_LONG_PRESSED_REPEAT ทำงาน 2 ครั้งแล้วปล่อย ค่าบนจอจะเป็นเท่าไร (เป้าหมายข้อ 1)
1. 10
2. 11
3. 2
4. 12
ดูเฉลย

คำตอบ: B. 11

LV_EVENT_PRESSED ยิงครั้งเดียวตอนเริ่มกด (tap_delta = +1) เมื่อกดค้างเกินเวลา long press แล้ว LV_EVENT_LONG_PRESSED_REPEAT จะยิงซ้ำเป็นระยะ ครั้งละ hold_repeat_delta = +5 จึงได้ 1 + 5 + 5 = 11 ทั้งสอง event ใช้ callback ตัวเดียวกันคือ counter_logic_button_event_cb() ที่แยกด้วย lv_event_get_code()
ค่าเป็น 0 แล้วผู้ใช้แตะ DOWN หนึ่งครั้ง จอจะแสดงอะไร และเพราะอะไร (เป้าหมายข้อ 2)
1. -1 เพราะ tap_delta ของ DOWN คือ -1
2. -5 เพราะ DOWN ใช้ hold_repeat_delta
3. 0 เพราะ ui_button_counter.c ปิดปุ่ม DOWN เมื่อค่าเป็น 0
4. 0 เพราะ counter_logic_init() ถูกเรียกด้วย allow_negative = false และ counter_logic_apply_delta() บีบค่าที่ติดลบกลับเป็น 0
ดูเฉลย

คำตอบ: D. 0 เพราะ counter_logic_init() ถูกเรียกด้วย allow_negative = false และ counter_logic_apply_delta() บีบค่าที่ติดลบกลับเป็น 0

state ถูก init ด้วย allow_negative = false หลังบวก delta แล้ว apply_delta ตรวจว่าค่าติดลบหรือไม่ ถ้าติดลบจะตั้งเป็น 0 ก่อน refresh label กฎนี้อยู่ใน counter_logic.c ที่เดียว ส่วนฝั่ง UI ไม่ได้ปิดปุ่มใด
counter_logic.c รู้จัก LVGL หรือไม่ (เป้าหมายข้อ 2)
1. รู้จัก: รับ lv_event_t อ่าน user_data และเรียก lv_label_set_text_fmt() เอง สิ่งที่แยกออกไปคือการจัดวาง widget ส่วนกฎของตัวนับอยู่ใน counter_logic_apply_delta() ที่เดียว
2. ไม่รู้จักเลย เป็น C ล้วนที่ทดสอบบนคอมพิวเตอร์ได้ทันที
3. ไม่รู้จัก เพราะ ui_button_counter.c เป็นผู้อัปเดต label ทุกครั้ง
4. รู้จักเฉพาะตอน init หลังจากนั้นไม่เรียก LVGL อีก
ดูเฉลย

คำตอบ: A. รู้จัก: รับ lv_event_t อ่าน user_data และเรียก lv_label_set_text_fmt() เอง สิ่งที่แยกออกไปคือการจัดวาง widget ส่วนกฎของตัวนับอยู่ใน counter_logic_apply_delta() ที่เดียว

counter_logic.h include lvgl.h, state เก็บ lv_obj_t *value_label และ callback รับ lv_event_t จึงยังผูกกับ LVGL การแยกไฟล์ทำให้เปลี่ยนหน้าตาปุ่มได้โดยไม่แตะกฎ และรู้ว่ากฎอยู่ที่ไหน ถ้าอยากทดสอบกฎบนคอมพิวเตอร์โดยไม่มี LVGL ต้องแยกส่วนคำนวณค่าใน apply_delta ออกเป็นฟังก์ชันที่ไม่เรียก LVGL อีกชั้น
ต้องการเพิ่มปุ่ม “+10” (แตะ +10 กดค้าง +50) โดยใช้ logic ชุดเดิม วิธีใดถูกต้อง (เป้าหมายข้อ 3)
1. เพิ่ม case ใหม่ใน counter_logic_button_event_cb() สำหรับปุ่มนี้โดยเฉพาะ
2. สร้าง counter_state_t ตัวใหม่ให้ปุ่มนี้แล้ว init ด้วย label เดียวกัน
3. สร้าง counter_button_action_t แบบ static ตัวใหม่ (state = &s_counter_state, tap 10, hold 50) แล้วผูก counter_logic_button_event_cb กับทั้ง LV_EVENT_PRESSED และ LV_EVENT_LONG_PRESSED_REPEAT โดยส่ง pointer ของมันเป็น user_data
4. เขียน callback ใหม่ใน ui_button_counter.c ที่แก้ s_counter_state.value ตรง ๆ
ดูเฉลย

คำตอบ: C. สร้าง counter_button_action_t แบบ static ตัวใหม่ (state = &s_counter_state, tap 10, hold 50) แล้วผูก counter_logic_button_event_cb กับทั้ง LV_EVENT_PRESSED และ LV_EVENT_LONG_PRESSED_REPEAT โดยส่ง pointer ของมันเป็น user_data

ปุ่ม UP และ DOWN ต่างกันแค่ค่าใน counter_button_action_t ที่ส่งเป็น user_data ปุ่มใหม่จึงไม่ต้องแตะ counter_logic.c เลย ถ้าสร้าง state ใหม่จะมีตัวนับสองชุดเขียน label เดียวกันแข่งกัน ส่วนการแก้ value ตรง ๆ ข้ามกฎ allow_negative และไม่ refresh label
ถ้าประกาศ counter_button_action_t ของปุ่มใหม่เป็นตัวแปร local ใน ui_button_counter_create() (ไม่ใช่ static) จะเกิดอะไรเมื่อผู้ใช้กดปุ่ม (เป้าหมายข้อ 3)
1. ทำงานปกติ เพราะ LVGL คัดลอก user_data เก็บไว้ให้
2. compile ไม่ผ่าน
3. LVGL จะไม่เรียก callback เพราะ user_data เป็นตัวแปร local
4. callback ได้ pointer ที่ชี้ไปยัง stack ที่หมดอายุแล้วหลังฟังก์ชัน return ค่า delta ที่อ่านได้เป็นขยะหรือโปรแกรมพัง
ดูเฉลย

คำตอบ: D. callback ได้ pointer ที่ชี้ไปยัง stack ที่หมดอายุแล้วหลังฟังก์ชัน return ค่า delta ที่อ่านได้เป็นขยะหรือโปรแกรมพัง

lv_obj_add_event_cb() เก็บแค่ pointer ที่ส่งให้ ไม่ได้คัดลอกข้อมูล ตัวอย่างจึงประกาศ s_up_action และ s_down_action เป็น static ให้อยู่ตลอดอายุโปรแกรม ตัวแปร local หายไปเมื่อ ui_button_counter_create() return แต่ callback ถูกเรียกทีหลังเสมอ

อ้างอิงบทเรียนนี้

ถ้านำบทเรียนนี้ไปสอน ทำสไลด์ หรือทำเอกสารต่อ ให้อ้างอิงด้วยข้อความนี้ ถ้าดัดแปลงเนื้อหา ให้เติม (ดัดแปลง)ต่อท้ายชื่อบทเรียน

"ปุ่มและ event callback: ตัวนับ UP / DOWN / RESET" จาก TESA Open Knowledge โดยสมาคมสมองกลฝังตัวไทย (Thai Embedded Systems Association: TESA) https://github.com/tesaiot/tesa-qualification-program สัญญาอนุญาต CC BY-NC 4.0

ข้อความอ้างอิงภาษาอังกฤษ: "Buttons and event callbacks: an UP / DOWN / RESET counter" from TESA Open Knowledge by the Thai Embedded Systems Association (TESA), https://github.com/tesaiot/tesa-qualification-program, licensed under CC BY-NC 4.0
