บทเรียน 5.3 — สร้างและนำเสนอ AIoT mini-product

MVP checkpoint — ผ่านชุดบทเรียนนี้เมื่อ

demo end-to-end + นำเสนอ 10 นาที (ปัญหา→สถาปัตยกรรม→demo→ข้อจำกัด)

แปลเป็นสิ่งที่ตรวจได้จริง:

• [ ] canvas ห้าช่องในบันทึกการเรียนกรอกครบ และเล่าโจทย์ได้ใน 30 วินาที
• [ ] บอร์ดอ่านเซนเซอร์ → ตัดสิน → แสดงบนจอ ครบวงจร รันต่อเนื่องได้อย่างน้อย 10 นาที
• [ ] มีข้อความขึ้น broker ที่ topic ของคุณ และเปิดให้คนอื่นดูใน MQTT Explorer ได้
• [ ] payload เป็น JSON ตาม schema ที่ทีมเขียนไว้ในบันทึกการเรียน มีหน่วยและ device id
• [ ] ตัดเน็ตแล้วจอยังทำงาน ขึ้นสถานะ offline และต่อกลับเองเมื่อเน็ตกลับมา
• [ ] หน้าจอผ่านสี่ข้อของแผงควบคุม — ค่ามาพร้อมพิสัย · สถานะเป็นไฟไม่ใช่ตัวอักษรสี · ปุ่มเปิดกับปุ่มปิดแยกกัน · คำสั่งที่ทำให้ของจริงขยับมีกล่องยืนยันที่บอกว่าจะเกิดอะไร
• [ ] นำเสนอ 10 นาทีครบสี่ช่วง และตอบคำถามข้อจำกัดของระบบตัวเองได้อย่างน้อย 2 ข้อ

ข้อที่ห้าถึงเจ็ดคือข้อที่แยกทีมที่ทำ product ออกจากทีมที่ทำ demo

กับดักที่เจอบ่อย

กับดักครึ่งหนึ่งในตารางนี้เป็นเรื่องการออกแบบจังหวะเวลา ไม่ใช่เรื่องไวยากรณ์ภาษา — และสี่ข้อล่างสุด ไม่มี error ให้จับสักตัว มีแต่จอที่ผิด

ลงมือทำ — ห้าจุดที่เขียนว่า "ทีมเขียนเอง"

    # ทีมเขียนเอง: เปลี่ยนบรรทัดล่างเป็นปริมาณที่โจทย์ของทีมสนใจจริง ๆ
    return smooth.update(abs(roll))

def on_state_change(old, new, value):
    pass  # ทีมเขียนเอง: ตอนสถานะเปลี่ยนให้เกิดอะไร

    # ทีมเขียนเอง: เพิ่ม widget ของทีม (งบของคอร์ส 32 ตัว เพดานเฟิร์มแวร์ 64 · ตอนนี้ใช้ไป 31 เหลือในงบหนึ่งตัว ถ้าต้องการมากกว่านั้นให้ตัดของเดิมที่ไม่จำเป็นออกก่อน)

    # ทีมเขียนเอง: เพิ่มหรือตัดฟิลด์ให้ตรงกับตาราง schema ที่ทีมออกแบบไว้ในบันทึกการเรียน

                pass  # ทีมเขียนเอง: ออฟไลน์แล้วจะ "ทิ้ง" หรือ "เก็บไว้ส่งทีหลัง"

ลำดับที่แนะนำ: หนึ่ง รันโครงเปล่าให้ผ่านก่อน สอง เปลี่ยน read_value() เป็นของทีม สาม ตั้งเกณฑ์ใน CONFIG แล้วทดสอบด้วยมือจริงว่ามันเตือนตอนที่ควรเตือน สี่ แต่งหน้าจอ ห้า ปรับ schema หก ทดสอบตอนเน็ตหลุด

ห้ามข้ามข้อสาม: ทีมที่ตั้งเกณฑ์จากการเดาแล้วไม่เคยทดสอบ จะไปเจอตอนนำเสนอว่ามันไม่เตือน

เกณฑ์ที่ยังไม่เคยถูกทดสอบด้วยมือ ไม่ใช่เกณฑ์ มันคือความหวัง

นำเสนอ 10 นาที — เรียงแบบนี้แล้วคนฟังเข้าใจ

เตรียม แผนสำรอง ไว้เสมอ: WiFi ล่มตอนนำเสนอเป็นเรื่องที่เกิดขึ้นจริง ทีมที่ออกแบบ offline mode ไว้ดี จะเปลี่ยนอุบัติเหตุนั้นให้กลายเป็นจุดขายของตัวเองได้ทันที

ซ้อมจับเวลาอย่างน้อยหนึ่งรอบ สิบนาทีสั้นกว่าที่ทุกทีมคิดเสมอ

ช่วงที่ 4 คือช่วงที่กรรมการดูว่าทีมเข้าใจงานตัวเองจริงไหม ห้ามข้าม

เกณฑ์การนำเสนอ — ใช้ตรวจตัวเองก่อนขึ้นพูด

การซ้อมที่ได้ผลที่สุด: ให้เพื่อนอีกทีมฟังก่อนหนึ่งรอบ แล้วให้เขาเล่ากลับมาว่าเข้าใจว่าทีมเราทำอะไร ถ้าเขาเล่าผิด แปลว่าเรายังเล่าไม่ชัด ไม่ใช่เขาฟังไม่เป็น

ตารางนี้อยู่ในบันทึกการเรียนด้วย ติ๊กให้ครบก่อนขึ้นพูดจริง

ตัวอย่างที่ทำเสร็จ — ส่วนที่หนึ่ง: Sense ที่เชื่อถือได้

s12_capstone_starter.py ทำโจทย์ที่ 6 (เตือนการเอียงของนั่งร้าน) จนจบ นี่คือ คำตอบหนึ่งที่เป็นไปได้ ไม่ใช่คำตอบเดียว

base_roll = 0.0
base_pitch = 0.0
for _ in range(10):
    r, p = raw_tilt()
    base_roll += r / 10.0
    base_pitch += p / 10.0
    time.sleep_ms(100)

def read_value():
    roll, pitch = raw_tilt()
    dr = roll - base_roll
    dp = pitch - base_pitch
    return smooth.update((dr * dr + dp * dp) ** 0.5)   # เอียงไปทางไหนก็นับเป็นการเอียง

สองวินาทีแรกของโปรแกรมใช้จำ "ท่าตั้งต้น" ของอุปกรณ์ เพราะไม่มีใครติดตั้งอะไรได้ระนาบ 0 องศาเป๊ะ ถ้าไม่หักค่าตั้งต้น อุปกรณ์ที่ติดเอียง 6 องศาตั้งแต่วันแรกจะเตือนตลอดไปโดยไม่มีอะไรผิด

การรวม roll กับ pitch ด้วยระยะทางแบบพีทาโกรัส ทำให้ "เอียงไปทางไหนก็นับ" — ถ้าใช้แค่ roll ตัวเดียว นั่งร้านที่เอียงไปข้างหน้าจะรอดสายตาไปเฉย ๆ

ค่าที่วัดเทียบกับตัวเองตอนติดตั้ง มีความหมายกว่าค่าที่วัดเทียบกับแรงโน้มถ่วงเสมอ

ตัวอย่างที่ทำเสร็จ — ส่วนที่สอง: Decide ที่ไม่หลอน

    if level == pending:
        streak += 1
    else:
        pending = level
        streak = 1

    if streak >= CONFIRM_N and pending != state:
        state = pending
        if state == "ALERT":
            latched = True
            beacon(True)          # ของจริงขยับเอง ไม่ต้องรอคนกด
            ready = last_alert is None or time.ticks_diff(now, last_alert) >= ALERT_GAP_MS
            if ready:
                if send(value, state, "event"):
                    last_alert = now
                else:
                    missed += 1

สามกลไกซ้อนกันอยู่ตรงนี้ และแต่ละอันแก้ปัญหาคนละเรื่อง

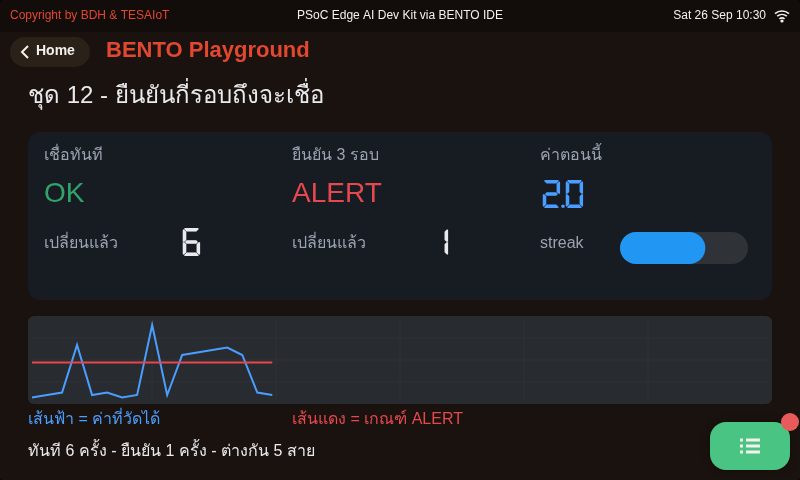

ยืนยัน 3 รอบ (CONFIRM_N) กันการสั่นวูบเดียวตอนมีคนเดินชน — 3 รอบ × 200 ms คือหกในสิบวินาที นานพอให้ของจริงยังเกินอยู่ แต่สั้นพอที่จะไม่ช้า

ค้างสถานะ (latched) เพราะเหตุการณ์ที่ไม่มีใครเห็นเท่ากับไม่เคยเกิด สถานะจะค้างจนมีคนกดปุ่มรับทราบบนจอ · บรรทัด beacon(True) ทำสองอย่างพร้อมกันในฟังก์ชันเดียว คือ จุดหลอดจริงบนบอร์ดและจุดไฟบนจอ — จอที่บอกว่าไฟติดทั้งที่หลอดดับ คือจอที่โกหก และวิธีเดียวที่กันได้คือให้ทั้งสองอย่างออกจากบรรทัดเดียวกันเสมอ

เว้นระยะขั้นต่ำ (ALERT_GAP_MS) กันการเตือนรัวตอนค่าแกว่งรอบเกณฑ์ ระบบที่เตือนสามสิบครั้งใน 1 นาที จะถูกคนหน้างานปิดเสียงในสัปดาห์แรก

ระบบเตือนภัยที่คนเลือกจะไม่ฟัง แย่กว่าไม่มีระบบเตือนภัย เพราะมันสร้างความมั่นใจปลอม ๆ

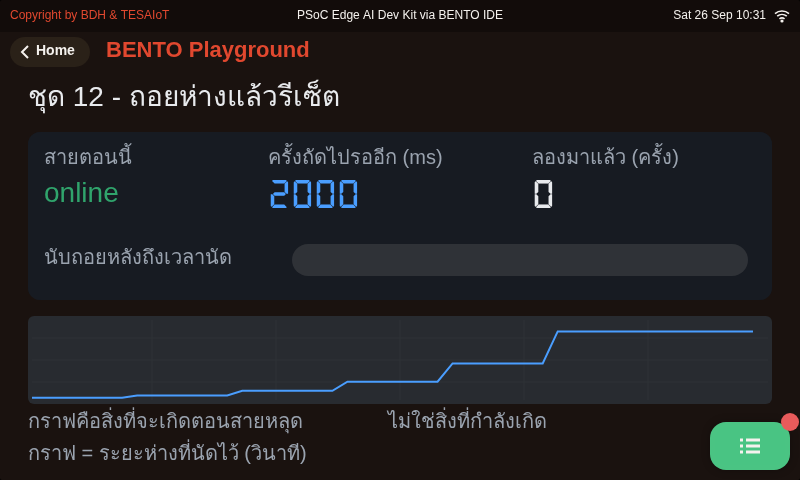

ตัวอย่างที่ทำเสร็จ — ส่วนที่สาม: กลับมาออนไลน์ และปุ่มทั้งห้าในลูปเดียว

    if (not online) and time.ticks_diff(now, t_retry) >= RETRY_MS:
        online = go_online()
        t_retry = now
        if online:
            if send(value, state, "back"):     # กลับมาแล้วบอกฝั่งรับทันที อย่าให้เขาเดา
                sent += 1
    ...
    for ev in ui.poll():           # ต้องเรียกทุกลูป ไม่งั้นจอจะซ่อน widget ราวสองวินาที
        if ev["type"] != "clicked":
            continue
        if ev["handle"] == btn_on.id():
            beacon(True)           # เปิดไม่ต้องถาม ย้อนกลับได้ด้วยปุ่มข้าง ๆ
        elif ev["handle"] == btn_off.id() and not asking:
            asking = True          # ปิดต้องถาม เพราะมันลบการเตือนของจริงทิ้ง
            box.show()
            ...
        elif ev["handle"] == btn_yes.id() and asking:
            asking = False
            beacon(False)
            ...
        elif ev["handle"] == btn_ack.id() and latched:
            latched = False
            if send(value, state, "ack"):
                sent += 1

ปุ่มทั้งห้าตัวอ่านจาก ui.poll() เดียวกัน และไม่มี widget ตัวไหนถูกสร้างในลูปเลย — กล่องยืนยันกับปุ่มคำตอบถูกสร้างพร้อมหน้าจอแล้วซ่อนไว้ตั้งแต่ต้น (สไลด์ "ท่าที่ 3 ต่อ") การสร้างของตอนคนกำลังรอคำตอบ คือการเพิ่มความหน่วงในจังหวะที่แย่ที่สุด · send() คืน False เมื่อสายหลุด จึงนับ sent เฉพาะใบที่ออกไปจริง — ตัวเลขบนจอต้องไม่โกหก

กดรับทราบแล้วส่ง ack · กลับมาออนไลน์แล้วส่ง back — ฝั่งรับต้องไม่ต้องเดาว่าบอร์ดหายไปไหน

ทำไมเรียงห้าท่าแบบนี้

ท่า 1 Sense มาก่อน เพราะถ้าค่าที่อ่านยังเชื่อไม่ได้ ทุกอย่างที่สร้างทับบนมันคือการตกแต่งความผิดพลาด

ท่า 2 Decide มาที่สอง เพราะสถานะเป็นสิ่งที่ทั้งจอและ broker ใช้ร่วมกัน ตัดสินให้จบที่เดียวก่อน แล้วอีกสองฝั่งค่อยไปหยิบใช้ — ไม่ใช่ต่างคนต่างคิดแล้วได้คำตอบไม่ตรงกัน

ท่า 3 Show มาก่อน Send เพราะจอไม่พึ่งเน็ต ถ้าเรียงกลับกัน ทีมมักเผลอเขียนโค้ดที่จอจะอัปเดตก็ต่อเมื่อส่งสำเร็จ ซึ่งเป็นบั๊กที่หาเจอยากมากตอนสาย WiFi ดี

ท่า 4 Send มาที่สี่ เพราะมันคือส่วนที่พึ่งพาสิ่งที่เราควบคุมไม่ได้มากที่สุด

ท่า 5 กันเน็ตหลุด มาสุดท้าย เพราะจะเขียนได้ ต้องรู้ก่อนว่ามีอะไรจะพังบ้าง — และมันคือส่วนที่ทีมส่วนใหญ่ไม่มีเวลาเขียน ถ้าไม่วางไว้ในลำดับตั้งแต่ต้น

เรียงตามความน่าเชื่อถือจากมากไปน้อย: เซนเซอร์ → ตรรกะ → จอ → เน็ต

โครงของงานจบ — สี่ขั้นที่ทุกผลิตภัณฑ์ AIoT มีเหมือนกัน

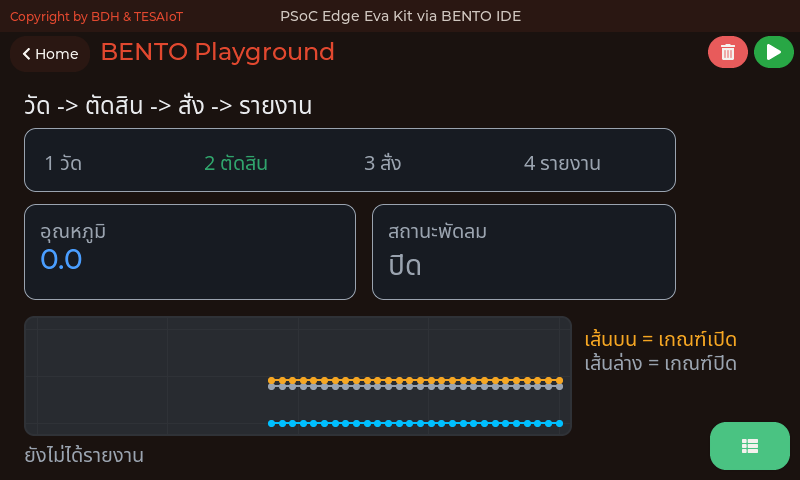

06_sense_decide_act_report.py ต่อห้าท่าที่ฝึกมาให้เป็นวงเดียว และรันได้แม้ไม่มีเน็ต

วัด → ตัดสิน → สั่งของจริง → รายงาน แล้ววนกลับ · บนจอมีแถบสี่ช่องที่สว่างทีละช่องตามขั้นที่กำลังทำ ผู้เรียนจึงเห็นวงจรเดินด้วยตา ไม่ต้องจินตนาการ

ขั้นที่ 1 วัดอุณหภูมิ ผ่าน read_temp() ในไฟล์ — sensors.snapshot() ไม่มีช่องอุณหภูมิบนบอร์ดไหนเลย ไฟล์จึงถามก่อนว่ามี sensors.sht40 ไหม: บน Dev Kit ได้อุณหภูมิห้องจริง ส่วน บน Eva ลูกบิดเล่นบทแทน (0–100 % = 15–45 °C) และ console บอกไว้ว่าค่ามาจากไหน — หมุนข้ามเกณฑ์ได้บนโต๊ะ · ขั้นที่ 3 สั่งของจริง คือหลอดที่เลือกตามชื่อด้วย led_named("RGB_GREEN", "LED2") — เขียวทั้งสองบอร์ด ตรงกับป้าย "เปิด" บนจอ

ขั้นที่ 2 คือขั้นที่ทีมส่วนใหญ่ทำพลาด — ถ้าใช้เกณฑ์ค่าเดียว ค่าที่แกว่งรอบเกณฑ์พอดีจะสั่งเปิดปิดสลับกันหลายครั้งต่อวินาที รีเลย์จริงพังด้วยวิธีนี้ และไม่มี error ให้จับสักตัว ไฟล์นี้จึงใช้สองเกณฑ์ เปิดที่ 27.5 ปิดที่ 26.5 ช่องว่างหนึ่งองศาระหว่างสองค่าคือสิ่งที่กันไว้

ข้อสอบของโครงนี้อยู่ที่ท้ายไฟล์ — เปลี่ยนขั้นที่ 1 จากอ่านอุณหภูมิไปอ่านเสียง mic.level() โดยไม่แตะขั้น 2 ถึง 4 เลย ถ้าแก้ที่เดียวจบ แปลว่าทีมแยกส่วนถูกต้องแล้ว และเปลี่ยนโจทย์ได้โดยไม่ต้องเขียนใหม่ทั้งไฟล์

โครงนี้ใช้กับงานจบของทุกทีมได้ — เปลี่ยนแค่ว่า วัดอะไร · ตัดสินด้วยกฎอะไร · สั่งอะไร

เชื่อมจุดให้เห็นภาพ — สิบสองชุดบทเรียนมาจบตรงนี้

สิ่งที่ติดตัวไปแม้เปลี่ยนบอร์ดเปลี่ยนภาษา: การเริ่มจากปัญหาไม่ใช่จากเทคโนโลยี · การแยกการตัดสินใจออกจากการแสดงผลและการส่งข้อมูล · การออกแบบพฤติกรรมตอนพังตั้งแต่ต้น ไม่ใช่ตอนเจอปัญหา · การสื่อสารคุณค่าให้คนที่ไม่ได้เขียนโค้ดเข้าใจ

ดูเพิ่ม (25 นาที · ดูเป็นการบ้าน): Build Real-Time IoT Dashboard: Node-RED + InfluxDB + Grafana + MQTT — IoT Frontier — 24:54 — ปลายทางของเส้นทางที่ 4 หน้าตาเป็นอย่างไรเมื่อมีอุปกรณ์หลายตัวและต้องเก็บย้อนหลัง

เครื่องมือจะเปลี่ยนทุกสามปี วิธีคิดสี่ข้อข้างบนอยู่กับเราได้ทั้งอาชีพ

ใช้จริงที่ไหน — สี่มุมที่ของแบบนี้ทำงานอยู่

ทั้งสี่มุมใช้โครงโปรแกรมเดียวกับที่ทีมกำลังจะเขียนวันนี้ ต่างกันที่โจทย์และเกณฑ์เท่านั้น

ต่อยอด — หลังจบคอร์สนี้เดินต่อทางไหนได้บ้าง

เส้นทาง 1 · ยกระดับความปลอดภัยของผลงานตัวเอง
เปลี่ยนจาก mqtt พอร์ต 1883 เป็น tesaiot.connect() พอร์ต 8884 ที่เข้ารหัส TLS (ต้อง provision ตัวตนอุปกรณ์รายทีมก่อน) แล้วอธิบายให้ได้ว่า serverTLS ปกป้องอะไร และไม่ปกป้องอะไร

เส้นทาง 2 · ให้คนหน้างานตั้งค่าเองได้ โดยไม่ต้องแก้โค้ด
ทุกไฟล์ในคอร์สนี้พิมพ์ WIFI_SSID กับรหัสผ่านค้างไว้บนหัวไฟล์ ซึ่งใช้ได้ตอนฝึกบนโต๊ะแต่ใช้ไม่ได้กับของที่ส่งมอบจริง — ช่างที่ไปติดตั้งไม่มีทั้งคอมพิวเตอร์และรหัสผ่าน Wi-Fi ของลูกค้าอยู่ในมือตั้งแต่แรก เส้นทางนี้ใช้ของที่เรียนไปแล้วทั้งหมด: wifi.scan() ไล่ดูว่ามีวงอะไรอยู่แถวนั้น wifi.softap() เปิดวงของบอร์ดเองให้ช่างต่อเข้ามาด้วยมือถือ แล้ว tesaiot.config_set() เก็บสิ่งที่ช่างกรอกลงแฟลช ครั้งต่อไปบอร์ดต่อเองได้เลย นี่คือขั้นตอนที่เครื่องมือช่างและกล้องติดรถทุกยี่ห้อทำกัน และไม่ต้องใช้ API ตัวใหม่แม้แต่ตัวเดียว

เส้นทาง 3 · ทำให้มันอยู่ได้เป็นเดือน
ของที่ติดตั้งจริงต้องคิดเรื่องไฟ การกู้คืนตัวเองเมื่อค้าง การอัปเดตเฟิร์มแวร์จากระยะไกล และการดูแลอุปกรณ์เป็นร้อยตัวพร้อมกัน — นี่คือวิศวกรรมคนละครึ่งของงานที่เราเพิ่งทำ

เส้นทาง 4 · ขยายจากหนึ่งตัวเป็นฝูง
สิบบอร์ดในโรงงานเดียวกันต้องมี topic ที่ออกแบบมาให้ query ได้ มี dashboard รวม และมีวิธีบอกว่าตัวไหนเงียบไปตั้งแต่เมื่อไร ลองออกแบบโครงสร้าง topic สำหรับ 50 อุปกรณ์ดู แล้วจะเห็นว่าทำไมชื่อ topic ถึงสำคัญ

เลือกหนึ่งเส้นทาง เขียนลงบันทึกการเรียน แล้วลงมือสัปดาห์นี้ — ความตั้งใจที่ไม่มีวันเริ่ม จะไม่เคยเริ่ม

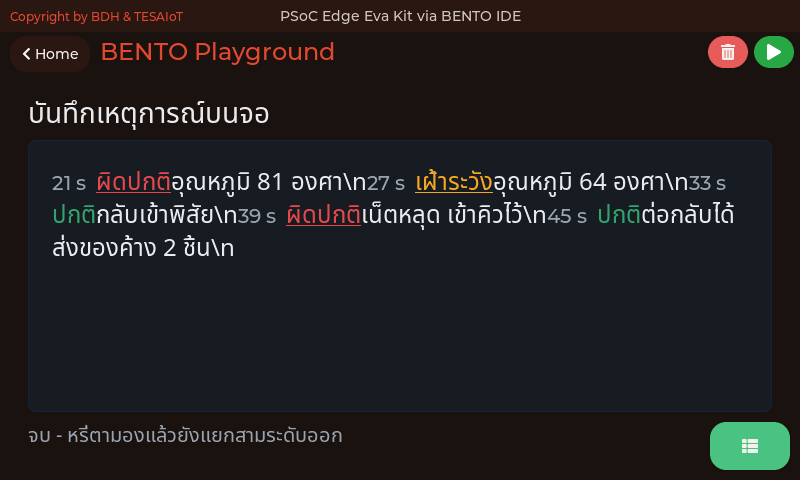

บันทึกเหตุการณ์ที่ยังอ่านออกตอนถ่ายเอกสารขาวดำ — ui.SpanGroup

สไลด์ "ส่งเหตุการณ์ ไม่ใช่สตรีมดิบ" ของชุดบทเรียนนี้บอกว่าอะไรควรส่งขึ้นไป — และของชุดเดียวกันนั้นควรอยู่บนจอด้วย แต่พอเขียนจริง ทุกทีมทำเหมือนกันหมด คือ Label หลายบรรทัดแล้วเปลี่ยนสีข้อความตามความรุนแรง ซึ่งตกเกณฑ์หน้าจอของหลักสูตร ทันที

ลองเอง 30 วินาที — ถ่ายจอด้วยมือถือแล้วเปิดโหมดขาวดำ ถ้ายังแยกสามระดับออก หน้าจอนั้นผ่าน เกณฑ์หน้าจอของหลักสูตร

ui.SpanGroup — ท่อน ปากกา และแฮนเดิลที่ไม่มี

ui.SpanGroup คือย่อหน้าเดียวที่ประกอบจาก "ท่อน" หลายท่อน แต่ละท่อนมีขนาด สี และเส้นใต้ของตัวเองได้ จึงใส่ทั้งสองช่องทางลงในบรรทัดเดียวได้โดยไม่ต้องเปลือง widget — สามท่อนต่อหนึ่งเหตุการณ์ใน 07_spangroup_event_log.py:

        color, decor = LEVEL[level]        # decor ของสองระดับบนคือ ui.SPAN_UNDERLINE
        log.pen(COL_DIM)
        log.add_span("%3d s  " % at, 20)   # เวลา ตัวเล็ก สีจาง
        log.pen(color)
        log.add_span(level, 24, decor)     # ระดับ สี + เส้นใต้
        log.pen(COL_TEXT)
        log.add_span("  " + text + "\n", 24)

.pen() เป็นปากกา ไม่ใช่คำสั่งทาสีของที่มีอยู่แล้ว — มีผลกับท่อนที่เติมหลังจากนั้นเท่านั้น ลืม pen ท่อนที่สามแล้วทั้งบรรทัดจะเป็นสีของระดับ

ท่อนไม่มีแฮนเดิล จึงแก้ทีละท่อนไม่ได้ ต้อง .clear_items() แล้วเขียนใหม่ทั้งย่อหน้า ซึ่งบังคับให้ "ความจริง" อยู่ในตัวแปรฝั่ง MicroPython — หลักเดียวกับที่ใช้มาทั้งคอร์ส คือมีที่เดียวที่มีสิทธิ์เปลี่ยนสถานะ

เวลาตัวเล็กสีจาง · ระดับสีตามความรุนแรงพร้อมเส้นใต้ · เนื้อความสีปกติ — สองช่องทางในบรรทัดเดียว คือสิ่งที่ Label หลายบรรทัดทำไม่ได้

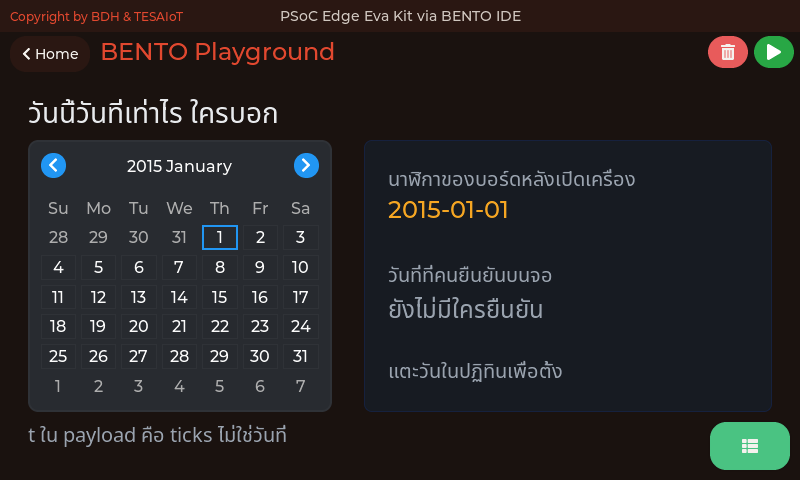

บอร์ดไม่รู้ว่าวันนี้วันที่เท่าไร แล้วใครบอกมัน — ui.Calendar

ย้อนกลับไปที่ฟิลด์ t ใน schema ของโครงเริ่มต้น — สไลด์เขียนไว้ว่า "เวลาบนบอร์ด ใช้เรียงลำดับ" ไม่ได้เขียนว่าวันที่ เพราะมันไม่ใช่ t คือ ticks_ms ซึ่งนับจากตอนเปิดเครื่อง

เหตุผลอยู่ในเฟิร์มแวร์: machine_rtc.c ตั้ง RTC_INIT_YEAR เป็น 15 บนฐานปี 2000 และคอมเมนต์ของ reset เขียนว่า "Resets RTC to 1st Jan' 2015" — ทุกครั้งที่ตัดไฟ นาฬิกาของบอร์ดกลับไปที่ 1 ม.ค. 2015 เสมอ ทีมที่ส่งวันที่ขึ้น platform โดยไม่ได้ตั้งนาฬิกา จะได้ข้อมูลปี 2015 ทั้งชุด และไม่มีใครสังเกตจนกว่าจะเอาไปทำกราฟย้อนหลัง

ปี 2015 ในข้อมูลของทีมไหน คือลายเซ็นของนาฬิกาที่ไม่เคยถูกตั้ง — จำหน้าตาของมันไว้

ui.Calendar — สองอย่างที่ผิดคาดและต้องรู้

ui.Calendar คือ widget ของงาน "คนบอกบอร์ดผ่านหน้าจอ" — และมันสร้างวันที่ผิดปฏิทินไม่ได้ ต่างจากการวาง Spinbox สามช่องซึ่งยอมให้ป้อน 31 กุมภาพันธ์

• min max value ที่นี่ไม่ใช่ช่วงค่า อย่าง Slider หรือ Bar แต่คือ ปี · เดือน · วัน (ui_widget_mgr.c บรรทัด 2117 ใน BENTO-TESAIoT-libraries/claw) ใส่ค่านอกพิสัยแล้วมันเงียบ ๆ ถอยไปใช้ 2026-01-01 ไม่มี error
• ลูกศรเปลี่ยนเดือนที่หัวปฏิทินไม่ส่ง event เฟิร์มแวร์กรองทิ้งด้วย lv_calendar_get_pressed_date() ที่ตอบไม่ผ่านเมื่อไม่ได้แตะวัน — รู้ได้เฉพาะตอนคนแตะวัน ไม่ใช่ตอนคนพลิกดูเดือน · ค่าที่ส่งมาคือเลขแปดหลัก YYYYMMDD ก้อนเดียว ต้องแกะเอง

machine.RTC มีอยู่จริงทั้ง Eva Kit และ Dev Kit (ตาราง modmachine.c ของพอร์ตร่วมใส่ไว้โดยไม่มีเงื่อนไข) ต่างจาก machine.PWM และ machine.ADC ที่ไม่มี — เรียกได้เลยโดยไม่ต้อง try/except

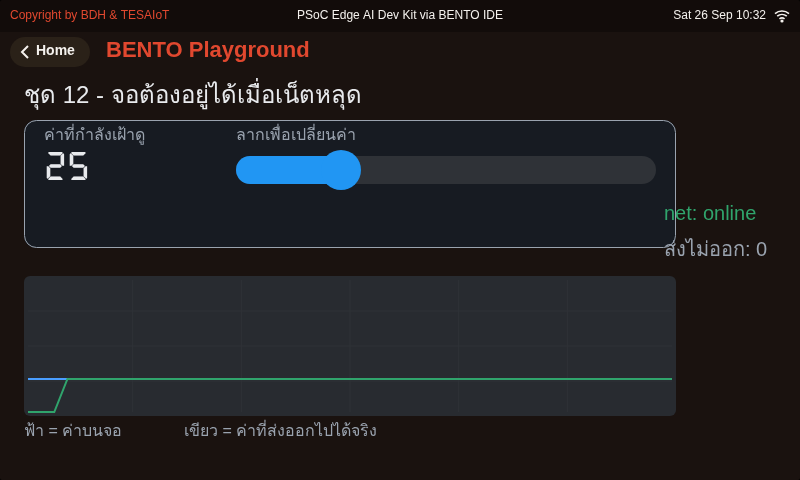

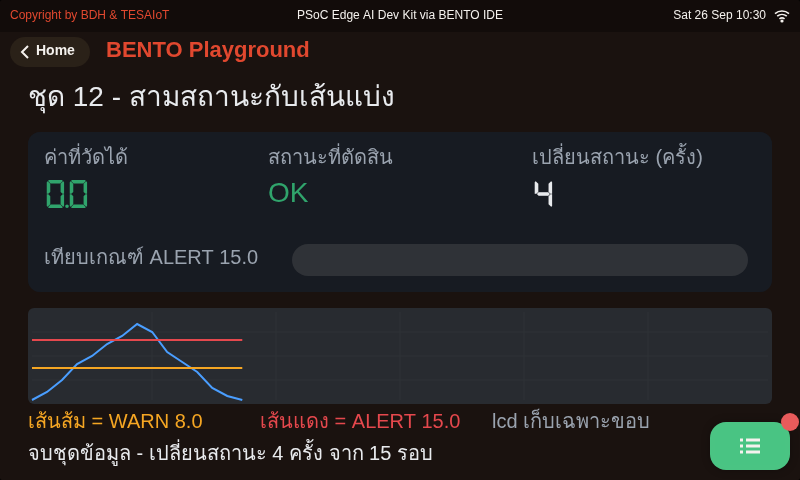

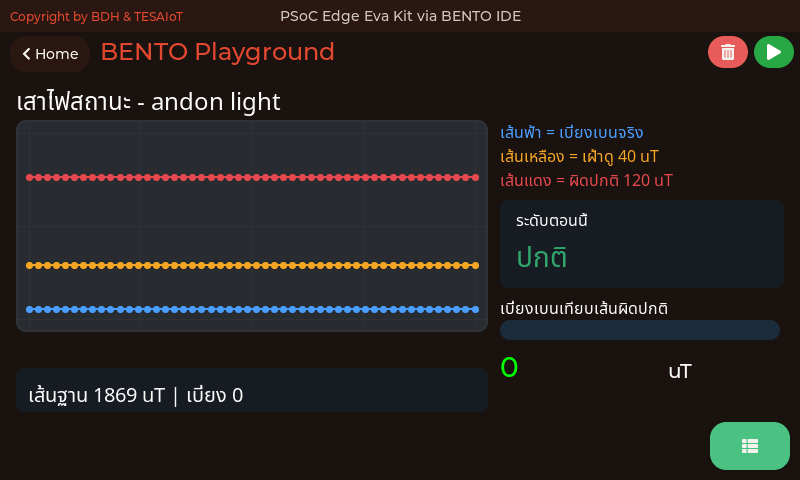

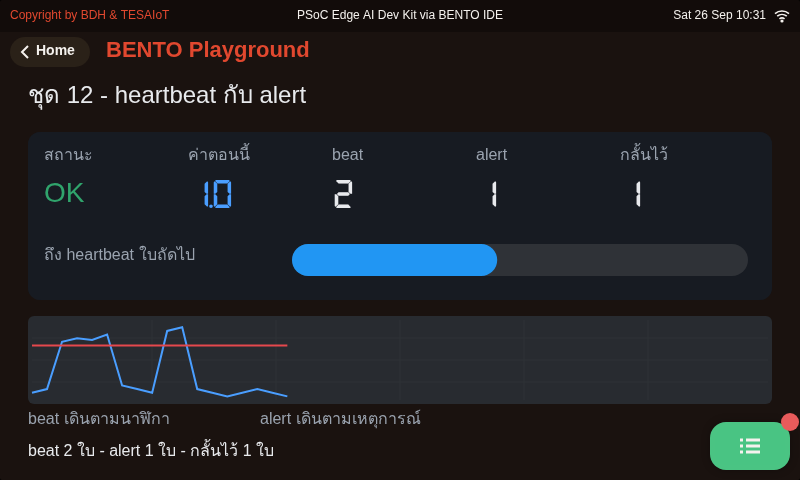

หน้าจอของทุกไฟล์ในชุดบทเรียนนี้ (1/2)

หน้าจอของทุกไฟล์ในชุดบทเรียนนี้ (2/2)

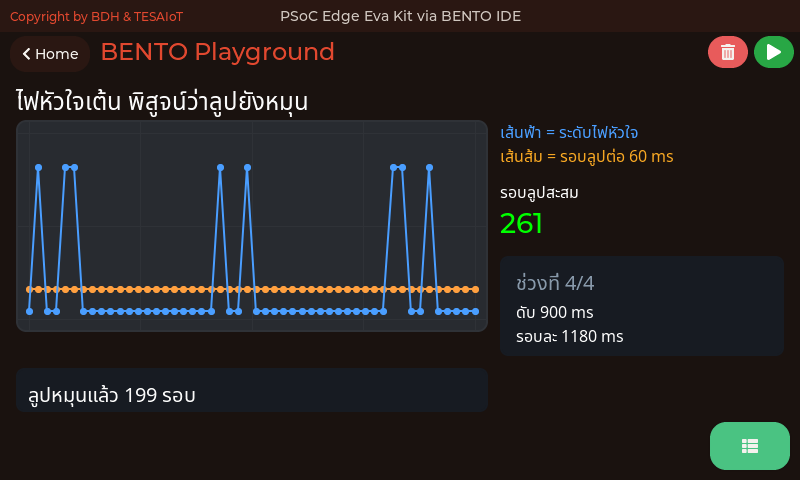

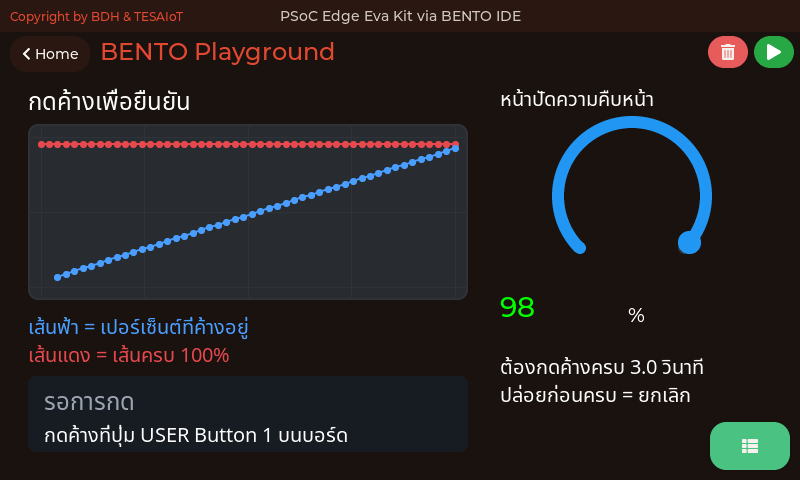

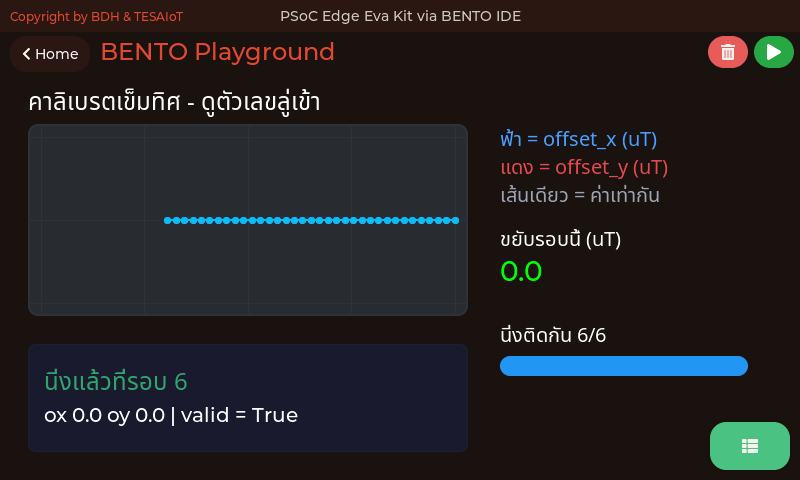

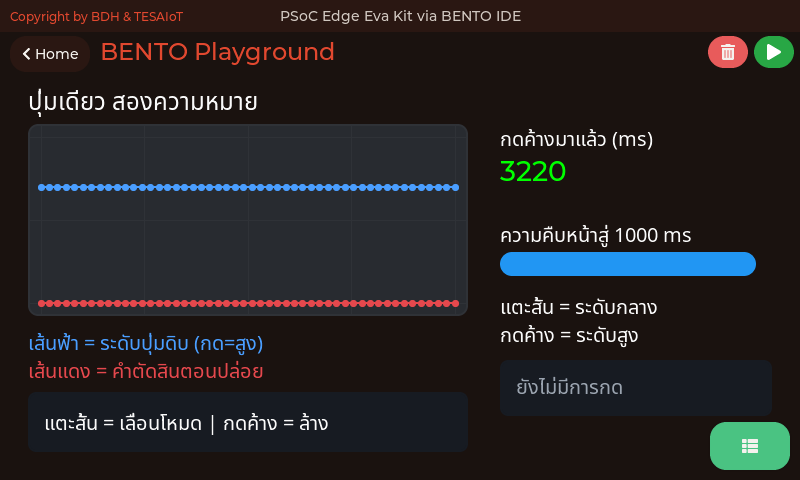

คลังตัวอย่างประยุกต์ — เอาไปต่อยอดเองได้ (1/2)

คลังตัวอย่างประยุกต์ — เอาไปต่อยอดเองได้ (2/2)

อ้างอิงและเครดิต

สถาปัตยกรรมและโพรโทคอล

• MQTT Version 3.1.1, OASIS Standard — https://docs.oasis-open.org/mqtt/mqtt/v3.1.1/os/mqtt-v3.1.1-os.html
• MQTT Essentials (ชุด 10 ตอน) — HiveMQ — https://www.hivemq.com/mqtt-essentials/
• An IoT Telemetry Solution with NodeMCU and HiveMQ — HiveMQ — https://www.hivemq.com/blog/an-iot-telemetry-solution-with-nodemcu-esp8226-hivemq/
• Azure IoT Central solution architecture — Microsoft Learn — https://learn.microsoft.com/en-us/azure/iot-central/core/concepts-architecture
• TESAIoT Community Edition — https://github.com/tesaiot/tesaiot-community-edition

บอร์ดและซอฟต์แวร์

• KIT_PSE84_EVAL PSOC™ Edge E84 Evaluation Kit guide, Infineon 002-39007 Rev.*B
• TESAIoT Dev Kit — SoM ของ KIT_PSE84_AI บนฐาน QWA309 (TESAIoT_KIT_PSE84_AI-Micropython-BentoClaw, bsps/TARGET_KIT_PSE84_AI/bsp_features.mk: เพิ่ม DPS368 · SHT40 · เรดาร์) — ภาพบอร์ดจริงยังไม่ได้ถ่าย
• BMI270 datasheet — Bosch Sensortec — https://www.bosch-sensortec.com/products/motion-sensors/imus/bmi270/
• MicroPython documentation — https://docs.micropython.org/

ภาพประกอบ

• IoT-Enabled Smart City Framework: National Institute of Standards and Technology / Wikimedia Commons — สาธารณสมบัติ
• สัญญาณความสั่นลูกปืนปกติเทียบกับลูกปืนเสีย: Kolok P. et al., Sensors 25(21):6610 (2025) — CC BY 4.0 — https://pmc.ncbi.nlm.nih.gov/articles/PMC12609400/
• Envelope spectrum ของลูกปืน: Mika D., Józwik J., Ruggiero A., Sensors 25(23):7371 (2025) — CC BY 4.0 — https://pmc.ncbi.nlm.nih.gov/articles/PMC12694681/
• สถาปัตยกรรม MQTT pub/sub: Chine3me / Wikimedia Commons — CC0 1.0
• Edge computing: Psenda38 / Wikimedia Commons — CC0 1.0
• ไดอะแกรมอื่นทุกภาพในเด็คนี้วาดขึ้นใหม่สำหรับหลักสูตรนี้
• ภาพผังสถาปัตยกรรม IIoT ใช้สัญญาอนุญาต CC BY-SA 4.0 ของเจ้าของภาพ (ดูเครดิตบนสไลด์และใน credits.yaml) ภาพนี้ใช้ทั้งภาพโดยไม่ดัดแปลง เนื้อหาสไลด์ชุดนี้จึงยังเผยแพร่ภายใต้ CC BY 4.0

วิดีโอที่ตรวจแล้วว่าเปิดได้

• MQTT Essentials Part 6: MQTT Topic Best Practices — HiveMQ — https://www.youtube.com/watch?v=juq_l70Vg1w
• MQTT Essentials Part 7: Quality of Service — HiveMQ — https://www.youtube.com/watch?v=hvhtJORsE5Y
• MQTT Essentials Part 10: Last Will and Testament — HiveMQ — https://www.youtube.com/watch?v=dNy9GEXngoE
• Build Real-Time IoT Dashboard — IoT Frontier — https://www.youtube.com/watch?v=0mluq0oJk7o

อ้างอิง (ต่อ) — ข้อเท็จจริงของเฟิร์มแวร์ในเด็คนี้ ตรวจจากซอร์สโดยตรง

• ไมโครโฟนใช้จาก Python ได้: โมดูล mic อยู่ที่ ports/psoc-edge/freeze/mic.py และถูกฝังเข้าเฟิร์มแวร์ผ่าน boards/KIT_PSE84_EVAL_EPC2/manifest.py:9 (Eva) และ boards/KIT_PSE84_AI/manifest.py:11 (Dev Kit) จึง import mic ได้เลยโดยไม่ต้องคัดลอกไฟล์ขึ้นบอร์ด · มันหุ้ม machine.PDM_PCM ไว้ให้ทั้งชื่อขา ช่อง MONO_RIGHT อัตราขยาย และการหัก DC ออกจากค่าดิบ · วัดจริงบนบอร์ด 14 ส.ค. 2026 ห้องเงียบ rms 30 เปิดโทนใส่ไมค์ 19335 · การคำนวณความดังอยู่ใน PDM_PCM.stats() ซึ่งเป็นภาษา C และทิ้งเสียงที่ค้างในคิวก่อนอ่าน จึงไม่ช้ากว่าความจริง (วัดได้ 0-48 ms เทียบกับ 496-624 ms ตอนไม่ทิ้ง)
• sensors.init() และ sensors.scan() ถูกปฏิเสธบน Eva Kit เพราะ CM55 เป็นเจ้าของ SCB0 — modsensors.c:542 (มาโคร EVA_SCB0_REFUSE) และ :549 · ค่าทั้งหมดมาจาก sensors.snapshot() ที่ :825 ซึ่งคืนคีย์ bmi270 / capsense / pot · บน Dev Kit snapshot() คืนคีย์ชุดเดียวกัน (IMU จาก CM33 ตรง, CapSense/pot จากคอร์จอ) และ init() ทำงานได้ — แต่ไม่มีคีย์อุณหภูมิบนบอร์ดไหน
• sensors.bmi270.temperature() โยน OSError บน Eva Kit — modsensors.c:231 · บน Dev Kit อ่านได้ แต่เป็นอุณหภูมิของชิป IMU ไม่ใช่ของห้อง
• Eva Kit ไม่มีเซนเซอร์อุณหภูมิห้องหรือความชื้น · Dev Kit มี sensors.sht40 (modsensors_sht40.c: temperature() humidity() temperature_humidity()) และ sensors.dps368 (modsensors_dps368.c: pressure() temperature() altitude()) — bsps/TARGET_KIT_PSE84_AI/bsp_features.mk ตั้ง BSP_HAS_SHT40=1 BSP_HAS_DPS368=1 BSP_HAS_RADAR=1 · mqtt เปิดได้เฉพาะพอร์ต 1883 ทั้งสองบอร์ด (โมดูลร่วมใน BENTO-TESAIoT-libraries)
• ห้าไฟล์ของบทเรียน 4.1–5.3 ที่ส่งอุณหภูมิ (s09/09 s10/08 s11/07 s12/06 s12/09) อ่านผ่าน read_temp(): sensors.sht40 เมื่อบอร์ดมี ไม่งั้นลูกบิดแทน (0–100 % = 15–45 °C) และบอกบน console — ยังไม่ได้รันบนบอร์ดจริงทั้งสองทาง (ยังรอรอบทดสอบ)

ทุกข้อจำกัดข้างบนมี path และเลขบรรทัดกำกับ ไม่ได้มาจากเอกสารฉบับใด ถ้าเจอที่ไม่ตรงกับบอร์ด แจ้ง erratum ได้เลย

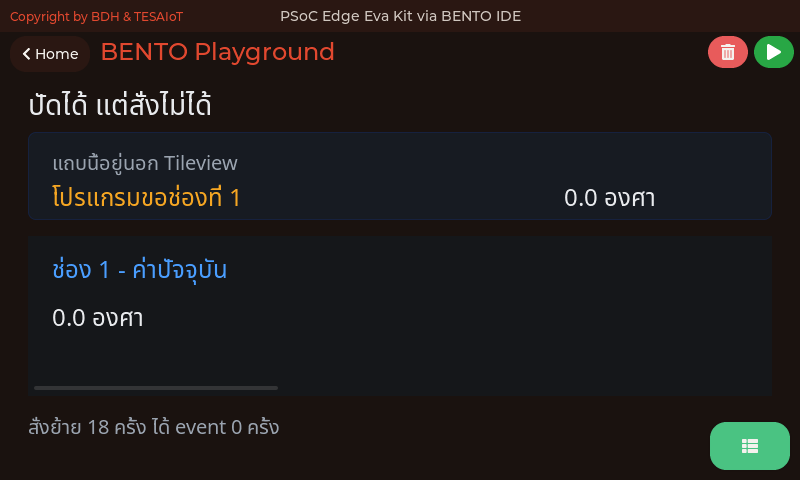

Tileview — นิ้วสั่งได้ โปรแกรมสั่งไม่ได้

หลายหน้าจอที่ปัดสลับกันได้ เหมาะกับแดชบอร์ดที่มีมากกว่าที่จอเดียวรับไหว

ราคา: สามช่องกิน 4 แฮนเดิล ตั้งแต่ยังไม่มีอะไรอยู่ในนั้น — ตัว Tileview หนึ่ง บวกช่องละหนึ่ง

ข้อจำกัดที่ต้องออกแบบเผื่อ

• โปรแกรมสั่งเลื่อนไปช่องที่ต้องการเองไม่ได้ — ไม่มี property สำหรับเลือกช่อง
• ถามว่า "ตอนนี้อยู่ช่องไหน" ตรง ๆ ไม่ได้ ต้องอนุมานจาก scroll_end

ของที่ต้องเห็นตลอดเวลา ห้ามอยู่ในช่องใดช่องหนึ่ง — สัญญาณเตือนที่อยู่ในช่องที่ผู้ใช้ไม่ได้เปิดอยู่ คือสัญญาณเตือนที่ไม่มีใครเห็น วางไว้นอก Tileview เสมอ
