บทเรียน 4.4 — MQTT: pub/sub topic QoS และงบข้อมูล

ดูของจริงก่อน — บอร์ดคุยกับคอมพิวเตอร์คนละเครื่อง

บทเรียน 4.1–4.3 บอร์ดของเราต่อเน็ตได้แล้ว รู้ IP ของตัวเอง และ ping ออกไปข้างนอกได้ แต่ยังไม่มีใครที่ปลายทาง

วันนี้เราจะเพิ่มปลายทางให้มัน — คอมพิวเตอร์อีกเครื่องที่อยู่คนละมุมห้อง ที่เห็นค่าจากบอร์ดเรา และสั่งงานกลับมาได้ โดยที่ทั้งสองเครื่องไม่เคยรู้จักที่อยู่ของกันและกันเลย

วันนี้บอร์ดเลิกเป็นเครื่องมือวัดที่อยู่ตัวคนเดียว แล้วกลายเป็นสมาชิกของระบบ

ทำไม · คืออะไร · ทำยังไง — แผนที่ของชุดบทเรียนนี้

ปลายทางที่จับต้องได้ — MQTT Explorer บนคอมเห็นค่าจากบอร์ดทุก 5 วินาที และเราพิมพ์คำสั่งจากคอมกลับไปให้ LED บนบอร์ดสลับสถานะได้

บทเรียน 4.1–4.3 เราพิสูจน์ว่าสายดี · ชุดบทเรียนนี้เราหาคนที่ปลายสายเจอ และคุยกันได้สองทาง

เป้าหมายของชุดบทเรียนนี้

1. อธิบายได้ว่า publish/subscribe ต่างจาก client–server ตรงไหน และทำไม IoT ถึงเลือกแบบแรก
2. ออกแบบ topic ของทีม และ JSON payload ที่ขนาดพอเหมาะ พร้อมเหตุผลของทุกฟิลด์
3. ใช้ mqtt.connect() / publish() / subscribe() / get_message() ได้ถูกต้องตามข้อจำกัดจริงของเฟิร์มแวร์
4. ติดตั้ง TESAIoT Community Edition ด้วย Docker แล้วทำให้ข้อมูลของทีมขึ้นกราฟบนแพลตฟอร์มของตัวเอง

ปลายทางของวันนี้: MQTT Explorer เห็นค่าจากบอร์ดทุก 5 วินาที และเราพิมพ์คำสั่งจากคอมให้ LED บนบอร์ดสลับสถานะได้

ชุดบทเรียนนี้เป็นบทเรียนแรกที่ข้อมูลของเรา ออกจากบอร์ด ไปอยู่ในมือของโปรแกรมอื่น

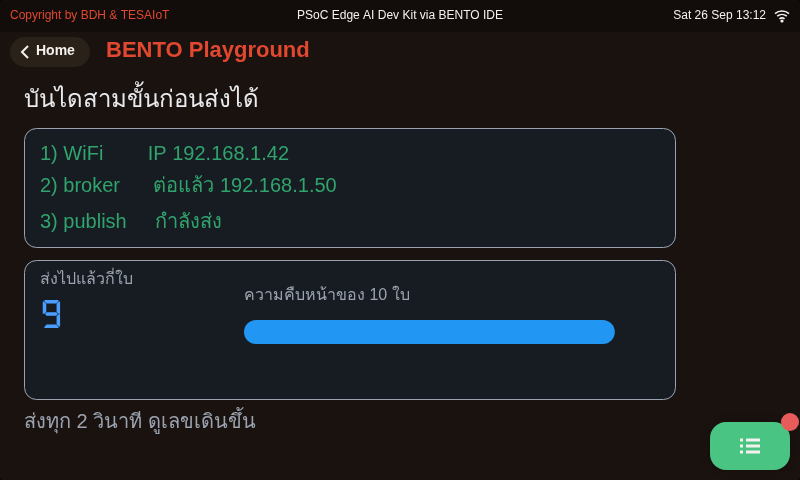

ปลายทางของชุดบทเรียนนี้ — บอร์ดรายงานตัวขึ้น broker

• การ์ดบนคือ บันไดสามขั้นก่อนส่งได้ — 1) WiFi ได้ IP · 2) broker ต่อแล้ว · 3) publish กำลังส่ง — ขั้นที่ผ่านแล้วต้องเห็นด้วยตา
• การ์ดล่างนับใบที่ส่งไปแล้ว พร้อมแถบความคืบหน้าของ 10 ใบ — ส่งทุก 2 วินาที ดูเลขเดินขึ้น
• ผลลัพธ์จริงของชุดบทเรียนนี้ไปโผล่ที่ เครื่องอื่น — จอนี้บอกได้แค่ว่าบอร์ด "สั่งส่ง" แล้ว

ถ้าจอบอกว่าส่งแล้ว แต่ฝั่งรับไม่เห็นอะไร แปลว่ายังไม่จบ — ชุดบทเรียนนี้ต้องดูสองจอพร้อมกัน

ทบทวนบทเรียน 4.1–4.3 — เราหยุดไว้ตรงไหน

สองอย่างจากชุดบทเรียนก่อนหน้าที่ต้องเอามาใช้วันนี้ทั้งคู่ — wifi.connect() บล็อกได้นานถึงราว 85 วินาทีถ้ารหัสผิด จึงต้องต่อ WiFi ให้ได้ก่อนเสมอแล้วค่อยเริ่มเรื่อง MQTT และ wifi.ping() รับเฉพาะหมายเลข IP ไม่รับชื่อโฮสต์ — เดี๋ยวเราจะใช้มันตรวจว่าเครื่องที่รัน broker อยู่ในระยะที่คุยได้จริงก่อนจะเสียเวลาต่อ

ถ้า wifi.is_connected() เป็น False อย่าเพิ่งไปหาสาเหตุที่ MQTT — ปัญหายังไม่เดินทางมาถึงชั้นนั้น

client–server กับ pub/sub ต่างกันตรงไหน

ซ้าย คือแบบที่เราคุ้น (client–server) เว็บเบราว์เซอร์ต้องรู้ชื่อเซิร์ฟเวอร์ ต้องถามก่อนถึงจะได้คำตอบ ผู้ถามกับผู้ตอบ ผูกกันตรง ๆ ถ้าอีกฝั่งย้ายที่อยู่ ทุกฝั่งต้องแก้ตาม

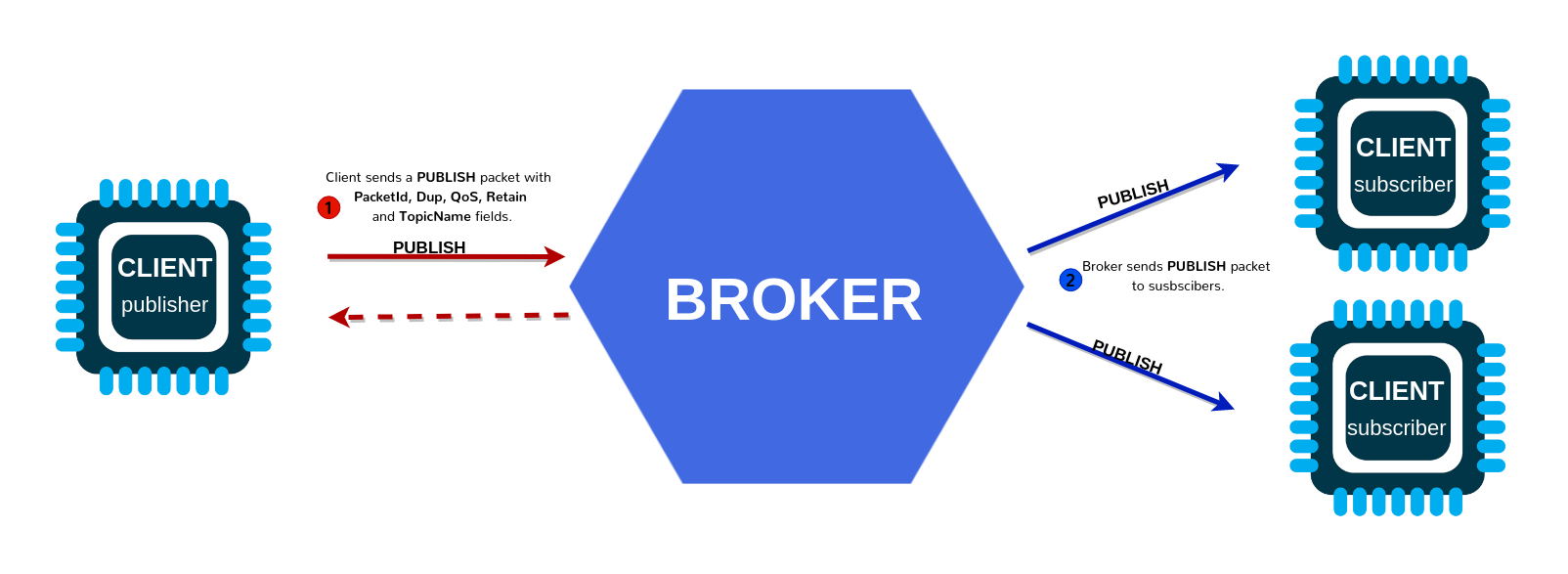

ขวา คือ publish/subscribe ผู้เขียน (writer) โยนข้อมูลใส่ ชื่อเรื่อง ผู้อ่าน (reader) ขอรับตาม ชื่อเรื่อง — ทั้งสองฝั่งไม่เคยรู้จักกัน รู้จักแค่ชื่อเรื่องเดียวกัน

ผลที่ตามมาสามข้อ ซึ่งเป็นเหตุผลที่ IoT เลือกแบบหลัง

1. บอร์ดไม่ต้องมี IP ที่คนอื่นเข้าถึงได้ — บอร์ดเป็นฝ่ายวิ่งออกไปหา broker เอง จึงอยู่หลัง NAT หรือหลังไฟร์วอลล์ได้
2. เพิ่มผู้รับได้โดยไม่แตะโค้ดบนบอร์ด — พรุ่งนี้อยากให้แดชบอร์ดตัวที่สองดูข้อมูลเดียวกัน แค่ subscribe เพิ่ม
3. ผู้รับล่มไม่ทำให้ผู้ส่งล่ม — บอร์ดยิงเข้า broker เหมือนเดิม ไม่มีใครค้างรอใคร

คำที่ต้องจำ: pub/sub แยกผู้ส่งออกจากผู้รับ ทั้งในเชิงพื้นที่และเชิงเวลา

broker อยู่ตรงกลาง — และมีคำสั่งอยู่แค่ไม่กี่คำ

broker ไม่ใช่ฐานข้อมูล มันคือ ที่ทำการไปรษณีย์ — รับเข้ามาแล้วส่งต่อทันที ไม่เก็บไว้ให้ (เว้นแต่สั่งให้เก็บ)

topic คือที่อยู่ — และมันเป็นต้นไม้ ไม่ใช่ชื่อแบน ๆ

topic ไม่ต้องประกาศล่วงหน้า — พิมพ์ publish ไปที่ชื่อไหน ชื่อนั้นก็เกิดขึ้นเดี๋ยวนั้น จึงต้องมีวินัยตั้งชื่อเอง

เข้าใจฮาร์ดแวร์ · MQTT วิ่งอยู่ตรงไหนบนบอร์ด

ทั้ง WiFi และ MQTT ทำงานอยู่บน CM33_NS คอร์เดียวกับที่รันโค้ด Python ของเรา ส่วน CM55 ที่วาดจอกับอ่านเซนเซอร์ไม่แตะเครือข่ายเลย — ทั้งสองบอร์ดจงใจอย่างนั้น เพราะสองคอร์แย่งอุปกรณ์ตัวเดียวกันเคยทำให้เครื่องล้มมาแล้ว · ภาพนี้จริงทั้ง Eva Kit และ Dev Kit เพราะโค้ด Wi-Fi/MQTT เป็นชุดเดียวกัน ต่างกันแค่ใครอ่าน IMU (Eva: คอร์จออ่านให้ · Dev Kit: CM33 อ่านเองจาก I2C) · เหตุผลที่ชุดบทเรียนนี้ใช้ 1883 ไม่ใช่เรื่องหน่วยความจำ แต่เพราะโมดูล mqtt ส่งข้อมูลรับรอง TLS เป็นค่าว่างเสมอ (ดูตารางหกชื่อ) จึงต่อได้เฉพาะพอร์ตข้อความเปล่าบนบอร์ดไหนก็ตาม

ข้อที่ต้องจำให้แม่น: งานเครือข่ายวางข้อความขาเข้าลงช่องรับ "เมื่อไรก็ได้" ไม่ได้รอให้โค้ดเราเรียก get_message() ก่อน — สไลด์ถัดไปทั้งสไลด์มาจากข้อเท็จจริงข้อนี้

เครือข่ายกับหน้าจออยู่คนละคอร์ — ถ้าจอค้าง MQTT อาจยังวิ่งอยู่ และในทางกลับกันด้วย

เกร็ด: หัวข้อความสองไบต์ กับมาตรฐานที่ใช้เวลาสิบห้าปี

ดูแถวบนสุดของภาพ: 16 บิต = 2 ไบต์ นั่นคือส่วนหัวคงที่ของ MQTT ทั้งหมด — ชนิดแพ็กเก็ต, ธง DUP, ระดับ QoS, ธง RETAIN และความยาว อัดอยู่ในสองไบต์นั้น

เทียบกับ HTTP ที่ส่วนหัวเป็นข้อความยาวหลายร้อยไบต์ต่อคำขอหนึ่งครั้ง ("GET /… HTTP/1.1", "Host:", "User-Agent:", …) ความต่างนี้ไม่ใช่เรื่องความสวยงาม แต่คือ ค่าไฟกับค่าเน็ตของอุปกรณ์ที่ต้องส่งข้อมูลทุกห้าวินาที เป็นปี

มาตรฐานเองก็ไม่ได้เกิดในวันเดียว: MQTT 3.1.1 ถูกอนุมัติเป็นมาตรฐาน OASIS เมื่อ 2014-10-29 และ 5.0 เมื่อ 2019-03-07 เวอร์ชันที่อุปกรณ์ฝังตัวใช้กันแพร่หลายที่สุดจนถึงวันนี้ยังเป็น 3.1.1

เชื่อมกับวันนี้: payload ของเราจะยาวราว 80 ไบต์ ส่วนหัว MQTT กินเพิ่มแค่หลักหน่วยไบต์ — ถ้าเราเลือก HTTP แทน ข้อมูลจริงจะกลายเป็นส่วนน้อยของสิ่งที่ส่งออกไป และแบตเตอรี่จะหมดไปกับการส่ง "ชื่อหัวข้อ" ของข้อมูล ไม่ใช่ตัวข้อมูล

กลไกหลักของชุดบทเรียน — get_message() มีช่องรับเพียงช่องเดียว

นี่คือข้อจำกัดที่เราต้อง สอน ไม่ใช่ซ่อน เพราะมันไม่ส่งเสียงเวลาเกิด

ความล้มเหลวที่แย่ที่สุดสำหรับผู้เรียนคือความล้มเหลวที่เงียบ — จำสี่แถวนี้ไว้ แล้วจะประหยัดเวลาดีบักไปทั้งบทเรียน

QoS 0/1/2 — ราคาของคำว่า "แน่ใจ"

เลือก QoS จากคำถามเดียว: "ถ้าข้อความนี้หายไปหนึ่งใบ ใครเดือดร้อน"

งบข้อมูลต่อรอบ — ทำไมเป็น 5 วินาที ไม่ใช่ 100 มิลลิวินาที

$$\text{ปริมาณข้อมูล} \approx \frac{\text{ขนาด payload}}{T_{\text{publish}}} \qquad \frac{80\ \text{B}}{5\ \text{s}} = 16\ \text{B/s} \qquad \text{payload ขาเข้า} \le 255\ \text{B}$$

ตัวเลข 5 วินาทีไม่ได้มาจากความรู้สึก แต่มาจากคำถามว่า ค่าที่เราวัดเปลี่ยนเร็วแค่ไหน อุณหภูมิห้องเปลี่ยนช้ามาก ส่งทุก 5 วินาทีก็ละเอียดเกินพอ ส่วนความสั่นของมอเตอร์เปลี่ยนใน 10 มิลลิวินาที — ค่าแบบนั้นไม่ควรส่งดิบ ๆ ขึ้น MQTT แต่ควรให้บอร์ดสรุปก่อน (ค่าสูงสุด ค่า RMS หรือจำนวนครั้งที่เกินเกณฑ์ในช่วงนั้น) แล้วค่อยส่ง

"ส่งให้ถี่ที่สุดเท่าที่ทำได้" เป็นการออกแบบที่แย่เสมอ — ถามก่อนว่าใครจะใช้ค่านี้ทำอะไร

ออกแบบ topic และ payload ของทีม

กติกาการตั้งชื่อ topic ที่ใช้ได้ทั้งชีวิตการทำงาน: เรียงจากกว้างไปแคบ (bento/team03/telemetry ไม่ใช่ telemetry/team03/bento) · ห้ามขึ้นต้นด้วย / เพราะจะได้ช่องว่างเปล่าเป็นชั้นแรก · ห้ามใส่ช่องว่างหรือภาษาไทย · และ อย่าใส่ค่าที่เปลี่ยนบ่อยลงในชื่อ topic (เช่น .../temp/25.4) เพราะผู้รับจะ subscribe ไม่ถูก · บน broker สาธารณะ ใช้รหัสของตัวเองที่ไม่ซ้ำใครแทน team03 เช่นชื่อเล่นต่อด้วยเลขสุ่ม 4 หลัก (nok4821)

สตริงที่เป็นข้อความ เช่น {"status":"ok"} ส่งขึ้นไปได้และเก็บได้ แต่ จะไม่กลายเป็นเส้นกราฟ เพราะกราฟต้องการตัวเลข ถ้าอยากให้เห็นบนกราฟ ให้แปลงเป็นตัวเลขก่อน เช่น {"ok": 1}

ชื่อ topic กับรูปร่าง payload คือ สัญญาระหว่างทีมเรากับทุกคนที่จะใช้ข้อมูลนี้ต่อ เปลี่ยนทีหลังแปลว่าพังทุกฝั่งพร้อมกัน
