บทเรียน 4.3 — ลงมือทำ: หน้าสถานะเครือข่ายของทีม

MVP checkpoint — ผ่านชุดบทเรียนนี้เมื่อ

หน้าจอ network status ของทีม (SSID, IP, ping ms) อัปเดตสดบน HMI ที่ต่อยอดจากบทเรียน 3.7–3.9

แปลเป็นสิ่งที่ตรวจได้จริง:

• [ ] ตารางซ้าย ขึ้นชื่อเครือข่ายอย่างน้อย 3 วง เรียงจากแรงไปอ่อน ครบสี่คอลัมน์ และ ไม่มีช่องไหนตัดบรรทัด (ช่องที่ตัดบรรทัดทำให้แถวสูงสองเท่า แถวสุดท้ายจะตกขอบจอ)
• [ ] แผงขวาแสดง SSID ที่โปรแกรมส่งเข้า connect() เอง และ เลข IP ที่ได้จาก DHCP — เลข IP ต้องไม่ใช่ค่าที่พิมพ์ไว้ในโค้ด ส่วน SSID บอร์ดตอบเองไม่ได้ (wifi.status()["ssid"] เป็นสตริงว่างเสมอ) ทีมจึงต้องจำสตริงที่ตัวเองส่งไป
• [ ] ไฟสถานะลิงก์ ติดถูกดวง และมาตรวัด dBm ขยับตามวงของทีมจริง พร้อมพิสัย -90 ถึง -40 กำกับ
• [ ] กด สแกนใหม่ แล้วตารางถูกล้างและเทใหม่ ไม่ใช่เขียนทับซ้อนของเดิม
• [ ] บรรทัดเกตเวย์และอินเทอร์เน็ตแสดงเวลาเป็น ms และ อัปเดตซ้ำทุก 3 วินาที ต่อเนื่องอย่างน้อย 2 นาที
• [ ] ทีมอธิบายได้ว่าถ้า gateway ผ่านแต่ internet timeout แปลว่าปัญหาอยู่ที่ไหน
• [ ] ทีมตอบได้ว่าทำไม wifi.scan() ต้องอ่านด้วย net[1] ไม่ใช่ net['rssi']
• [ ] ถ่ายรูปหน้าจอตอนทำงานแนบในบันทึกการเรียน

เกณฑ์ข้อที่หกกับเจ็ดตอบด้วยปากเปล่าได้ — ชุดบทเรียนนี้วัดการวินิจฉัย ไม่ได้วัดความยาวโค้ด

ลงมือทำ — เติมช่องว่างในไฟล์ฝึก

เปิด s09_network_status.py มีช่องว่างให้เติม 6 จุด — จุดเดียวที่อยู่ระดับนอกสุดคือ wifi.connect() ที่เหลือเยื้องเข้าไปอยู่ในฟังก์ชัน rescan() ในลูป หรือใน try ให้ดูตำแหน่งซ้าย-ขวาของกล่องเป็นตัวช่วยจำระดับ · หน้าจอถูกวางไว้ให้ครบแล้ว ไม่ต้องแก้ งานของเราคือทำให้ข้อมูลจริงไหลเข้าไปในนั้น

def rescan():
    nets = []
    # เติม: nets = wifi.scan()
    pass
    ...
    for i in range(min(TOP_N, len(nets))):
        # เติม: ssid, rssi, security, channel = nets[i]
        pass

ลำดับที่แนะนำ: เติมท่า 2 กับท่า 3 ก่อนรันครั้งแรก (เติมแค่ท่า 2 แล้วรัน ลูปแถวจะพังที่ ssid ซึ่งท่า 3 เป็นคนกำหนด) แล้วดูว่า print("found", len(nets), "networks") ขึ้นกี่วงและแถวขึ้นจอครบไหม จากนั้นจึงไปต่อท่า 4 และ 5

ตัวอย่างของบทเรียน 4.1–4.3 — สามไฟล์แรกคือชุดที่พาหน้าจอสถานะเครือข่ายขึ้นจนครบ

ต้องทำในบทเรียน · เปิดตามลำดับนี้ ทั้งชุดราว 29 นาที

ไฟล์ที่ 3 ไม่มีแท่งความแรงสัญญาณ และนั่นตั้งใจ แท่งบนจอนั้นคือเวลา ping — ยาว = ช้า ตรงข้ามกับมาตรวัดความแรงในเฉลยที่มาจาก scan() ซึ่งเป็นคนละคำถามกัน เหตุผลอยู่ในหัวไฟล์ พร้อม path ของซอร์สที่ hardcode ค่าไว้

ติดตรงไหน เปิดอันนี้

อ่านเสริมนอกเวลา — เรื่องนี้อยู่นอกเกณฑ์ผ่านของบทเรียน 4.1–4.3 เพราะเช็กพอยต์ของชุดบทเรียนนี้วัดแค่ว่าหน้าจอสถานะอัปเดตสดได้ ยังไม่ได้วัดการฟื้นตัว: 03_reconnect_backoff.py ตอบคำถามถัดไปว่าลิงก์หลุดแล้วจะต่อใหม่อย่างไร ไม่ให้สามสิบบอร์ดถล่มเราเตอร์พร้อมกัน

กับดักที่เจอบ่อย

เจ็ดในสิบสองข้อนี้คือ ข้อจำกัดที่รู้ได้ล่วงหน้า ไม่ใช่ความผิดพลาดของโค้ด — สามข้อกลางตารางเป็นเรื่องของ ui.Table โดยเฉพาะ และทั้งสามข้อ ไม่มี error ให้จับ มีแต่จอที่ดูผิด

เฉลย s09_network_status.py — ส่วนที่หนึ่ง

อ่านให้เข้าใจ แล้วพิมพ์เอง อย่าคัดลอกวาง

WIFI_SSID = "my-hotspot"     # ชื่อ WiFi บ้านหรือ Hotspot มือถือของคุณ
WIFI_PASS = "changeme"
NET_TEST_IP = "8.8.8.8"      # ปลายทางฝั่งอินเทอร์เน็ต
PING_TIMEOUT_MS = 1500
TOP_N = 3                    # ตารางสูง 288 = หัวตารางบวกสามแถว แถวละ 72 พิกเซล
PING_EVERY_MS = 3000
RSSI_FLOOR, RSSI_CEIL = -90, -40   # พิสัยของมาตรวัด

def signal_of(rssi):
    pct = (rssi - RSSI_FLOOR) * 100 // (RSSI_CEIL - RSSI_FLOOR)
    pct = 0 if pct < 0 else (100 if pct > 100 else pct)
    col = COL_RUN if rssi >= -60 else (COL_WARN if rssi >= -75 else COL_BAD)
    return pct, col

เกณฑ์สี −60 / −75 หลวมกว่าเกณฑ์ห้าขีดของหน้าจอบอร์ด เพราะการ์ดของเรามีสามระดับ — เลือกเกณฑ์ให้เข้ากับสิ่งที่จะแสดง ไม่ใช่ลอกมาทั้งชุด · ระดับ "ปกติ" คืนสีฟ้า COL_RUN ไม่ใช่เขียว สถานะปกติต้องเงียบ สีจัดสงวนไว้ให้เรื่องผิดปกติ — จอที่ระบายเขียวทั้งจอฝึกให้ตามองข้ามสี แล้ววันที่มีเรื่องจริง สีแดงก็กลืนไปกับพื้นหลัง

ค่าที่ต้องแก้บ่อยอยู่บนสุด ตรรกะอยู่กลาง หน้าจออยู่ล่าง — โครงนี้ใช้ได้กับทุกสคริปต์ตั้งแต่บทเรียน 1.1–1.3

เฉลย — หน้าจอ: ตาราง ไฟสถานะ และมาตรวัด dBm

tbl = ui.Table(x=24, y=104, w=480, h=288, cols=4)   # หัวตาราง + 3 แถว แถวละ 72 px
tbl.col_width(0, 144)        # ช่องแคบกว่าข้อความ = ตัดบรรทัด = แถวสูงสองเท่า = แถวท้ายตกจอ
tbl.col_width(1, 96)
tbl.col_width(2, 80)
tbl.col_width(3, 128)
led_up = ui.Led(x=536, y=112, w=48, h=48, color=COL_OK, value=0)     # ต่ออยู่
led_down = ui.Led(x=536, y=168, w=48, h=48, color=COL_BAD, value=1)  # ยังไม่ต่อ
bar_rssi = ui.Bar(x=536, y=320, w=152, h=12, color=COL_RUN,
                  min=RSSI_FLOOR, max=RSSI_CEIL, value=RSSI_FLOOR)
sc_rssi = ui.Scale(x=536, y=340, w=152, h=44, color=COL_TEXT,
                   min=RSSI_FLOOR, max=RSSI_CEIL)
sc_rssi.ticks(11, 5)      # 11 ขีด ป้ายเลขทุกขีดที่ 5 = เหลือสามป้าย ไม่ทับกัน

สามอย่างนี้แทนของเดิมทีละอย่าง และแต่ละอย่างมีเหตุผลที่วัดได้

ui.Scale ไม่รับ .value() มันคือไม้บรรทัด ตัวที่ขยับคือ ui.Bar ที่วางทับ (แบบวงกลมมีเข็มจริง — บทเรียน 3.1–3.3) · ui.Led สั่ง .value(0) แล้ว หรี่ ไม่ใช่หาย — ไฟที่หายไปตอนดับ ทำให้คนดูแยกไม่ออกว่าดับหรือจอเสีย

ทั้งสามตัวเป็นของใหม่ที่เพิ่มเข้าไลบรารีเมื่อ 15 ส.ค. 2026 — 09_scale_led_spinbox.py สอนทั้งสามตัวแยกกันทีละตัว

เฉลย — ส่วนที่สอง: สแกน เรียง แล้วเทลงตาราง

def rescan():                                 # ปุ่ม "สแกนใหม่" เรียกซ้ำได้ทั้งชุด
    nets = wifi.scan()
    nets.sort(key=lambda net: net[1], reverse=True)
    print("found", len(nets), "networks")
    tbl.clear_items()                         # ล้างก่อน ไม่งั้นแถวเก่าค้างใต้แถวใหม่
    tbl.add_row("SSID", "dBm", "ช่อง", "รหัส")
    for i in range(min(TOP_N, len(nets))):
        ssid, rssi, security, channel = nets[i]
        tbl.add_row(ssid[:12], str(rssi), str(channel),
                    "เปิด" if security == 0 else "มีรหัส")
        ui.poll()

security == 0 คือเครือข่ายแบบเปิด ค่าอื่นคือมีการเข้ารหัส — เขียนแค่ เปิด กับ มีรหัส เพราะโมดูลยังไม่มีค่าคงที่ให้เทียบ WPA2/WPA3 และเขียนเป็น คำ ไม่ใช่ระบายสี ภาพขาวดำก็ยังอ่านออก · ssid[:12] ตัดชื่อที่ยาวเกินคอลัมน์โดยตั้งใจ ราคาคือสองวงที่ขึ้นต้นเหมือนกันจะดูเหมือนกัน — ชื่อเต็มยังอยู่ที่ Console ทุกการตัดข้อมูลบนจอต้องรู้ตัวว่าตัดอะไร และต้องมีที่ให้ดูของเต็ม

reverse=True คือหนึ่งคำที่เปลี่ยนความหมายของทั้งหน้าจอ — ตรวจผลด้วยตาทุกครั้งหลังเรียงข้อมูล

เฉลย — ส่วนที่สาม และทำไมต้องเรียงห้าท่าแบบนี้

nets = rescan()                       # ท่า 2 + 3 จบในบรรทัดเดียว และเรียกซ้ำได้
...
ok = wifi.connect(WIFI_SSID, WIFI_PASS)
...
ip = wifi.ip()
gw = gateway_of(ip)                   # เดาว่าเกตเวย์เป็น .1 ของวงเดียวกัน
led_up.value(1)
led_down.value(0)
...
while True:
    now = time.ticks_ms()
    events = ui.poll()                # ท่า 5 — รับนิ้วทุก 200 ms
    ...
    if wifi.is_connected():
        ...
                ms_gw = wifi.ping(gw, PING_TIMEOUT_MS)      # ยิงทุก 3 วิ ตามนาฬิกาของมันเอง
                ms_net = wifi.ping(NET_TEST_IP, PING_TIMEOUT_MS)

ท่า 2 สแกน มาก่อนต่อ เพราะสแกนไม่ต้องใช้รหัสผ่าน — เจอวงแปลว่าวิทยุทำงาน · ท่า 3 แปลข้อมูล มาก่อนต่อเน็ต เพราะบั๊ก tuple/dict โผล่ตรงนี้ · ท่า 2 กับ 3 ถูกมัดเป็นฟังก์ชัน rescan() ตัวเดียว เพราะปุ่มบนจอต้องเรียกทั้งชุดซ้ำได้ — นั่นคือความต่างระหว่าง "สคริปต์ที่รันครั้งเดียว" กับ "หน้าจอที่คนใช้งานได้" · gateway_of() เดาเลขเกตเวย์เหมือนหน้าจอ C แต่เราไม่หยุดแค่เดา — ยิง ping เพื่อพิสูจน์

ไล่จากสิ่งที่พึ่งพาคนอื่นน้อยที่สุดไปหามากที่สุด — เป็นลำดับการดีบักมาตรฐานของงานฝังตัว

เชื่อมโยงรากฐาน · สรุปบทเรียน · ชุดบทเรียนถัดไป

วันนี้เราได้: อ่าน RSSI เป็น dBm และเทียบกำลังได้ · แกะ tuple จาก wifi.scan() · ต่อเครือข่ายด้วย wifi.connect() โดยรู้ว่ามันบล็อก · วินิจฉัยลิงก์ด้วย ping สองปลายทาง · ประกอบทั้งหมดเป็นการ์ดสถานะบนหน้าจอเดิม

การบ้านของทีม: เลือกทำ 1 ข้อจากสี่ข้อในสไลด์ต่อยอด จดลงบันทึกการเรียน

ชุดบทเรียนถัดไป: บอร์ดจะเริ่ม ส่งข้อมูลออกไปจริง ๆ ด้วย MQTT — เปิดคอมพิวเตอร์อีกเครื่องแล้วเห็นค่าจากบอร์ดวิ่งขึ้นบนหน้าจอนั้น และสั่ง LED กลับมาที่บอร์ดได้

เก็บโค้ดวันนี้ไว้ให้ดี บทเรียน 4.4–4.6 เริ่มจากไฟล์นี้ต่อโดยตรง — เพิ่ม mqtt ทับลงบนลิงก์ที่เราเพิ่งทำให้ทำงาน

ใช้จริงที่ไหน — สี่มุมที่งานนี้ไปโผล่

ทั้งสี่มุมนี้ใช้ตัวเลขชุดเดียวกับที่ขึ้นบนจอบอร์ดวันนี้ ต่างกันแค่ว่าใครเป็นคนอ่านและตัดสินใจอะไรต่อ

ดูเพิ่มเติมนอกเวลา — คลิปที่ตรวจแล้วว่าเปิดได้

สองคลิปนี้เป็นการบ้านแบบสมัครใจ เนื้อหาในบทเรียนเข้าใจได้ครบโดยไม่ต้องดู

อ่านต่อสำหรับคนอยากรู้ลึก — ทำไมเลข dBm ถึงติดลบ https://dongknows.com/wi-fi-signal-strength-dbm-explained/ · RSSI ต่างจาก dBm อย่างไร https://www.oscium.com/training/resources/understanding-rssi/ · 2.4 กับ 5 GHz ภาษาไทย https://www.asus.com/th/support/faq/1044838/

คลิปทั้งสองไม่อยู่ในเกณฑ์ผ่าน แต่คนที่ดูจะเข้าใจว่าทำไม connect() ถึงใช้เวลาหลายวินาที

ต่อยอด — คิดต่อเอง (เลือกทำ 1 ข้อ)

ข้อ 1 · แผนที่สัญญาณในบ้านหรือที่ทำงาน เดินถือบอร์ดไปห้าจุดที่ห่างจากเราเตอร์ต่างกัน จด RSSI ของ SSID เดียวกันพร้อมระยะโดยประมาณ วาดกราฟระยะเทียบ dBm แล้วอธิบายว่าทำไมของจริงแย่กว่าสูตร FSPL

ข้อ 2 · เครื่องวัดคุณภาพลิงก์ ยิง ping ไปที่เกตเวย์ 100 ครั้ง เก็บใน list แล้วหาค่าต่ำสุด เฉลี่ย สูงสุด และเปอร์เซ็นต์ที่ตอบไม่กลับ แสดงสี่ตัวเลขบนจอ · ทำไม "ค่าเฉลี่ยอย่างเดียว" ถึงหลอกเราได้

ข้อ 3 · ล่าเกตเวย์ตัวจริง ทดลอง ping .1, .254, .100 ของวงเดียวกันแล้วสรุปว่าอันไหนตอบ · เขียนสั้น ๆ ว่าถ้าเฟิร์มแวร์เปิด wifi.ifconfig() ให้ (ตอนนี้ยังไม่มี) โค้ดเราจะเปลี่ยนไปอย่างไร

ข้อ 4 · เฝ้าลิงก์สิบนาที ปล่อยโปรแกรมรันสิบนาทีโดยไม่แตะ นับครั้งที่ ping timeout และจดว่า RSSI เปลี่ยนไปกี่ dB แล้วสรุปว่าเครือข่ายนี้เชื่อถือได้แค่ไหน

เขียนคำตอบลงบันทึกการเรียน แล้วเอามาเล่าให้เพื่อนฟังต้นชุดบทเรียนถัดไป

ปิดวงจร — ลิงก์มีไว้พาของออกไป ไม่ได้มีไว้ดูเล่น

แปดไฟล์ที่ผ่านมาดูแต่ตัวลิงก์ — สแกน ต่อ หลุด ต่อใหม่ 09_link_gates_a_real_reading.py เอาเซนเซอร์จริงมาต่อท้าย ให้เห็นว่าอะไรคือของที่รอส่ง และอะไรคือคนตัดสินว่าส่งได้หรือยัง

ค่าที่รอส่งคือ อุณหภูมิ อ่านผ่าน read_temp() ในไฟล์ — sensors.snapshot() ไม่มีช่องอุณหภูมิบนบอร์ดไหนเลย ไฟล์จึงถามก่อนว่าบอร์ดมี sensors.sht40 ไหม: บน Dev Kit ได้อุณหภูมิห้องจริง ส่วน บน Eva ไม่มีเซนเซอร์อุณหภูมิ ลูกบิดจึงเล่นบทแทน (0–100 % = 15–45 °C) และ console บอกไว้ตั้งแต่รอบแรกว่าค่ามาจากไหน — บทเรียนเรื่องคิวกับลิงก์เหมือนกันทั้งสองบอร์ด

กติกาข้อเดียวที่ต้องจำ — วัดกับส่งต้องแยกขาดจากกัน

ถ้าเขียนว่า "วัดเมื่อเน็ตมา" ข้อมูลช่วงที่เน็ตหลุดจะหายไปตลอดกาล ทั้งที่เซนเซอร์ยังทำงานปกติ — และไม่มี error ให้จับสักตัว

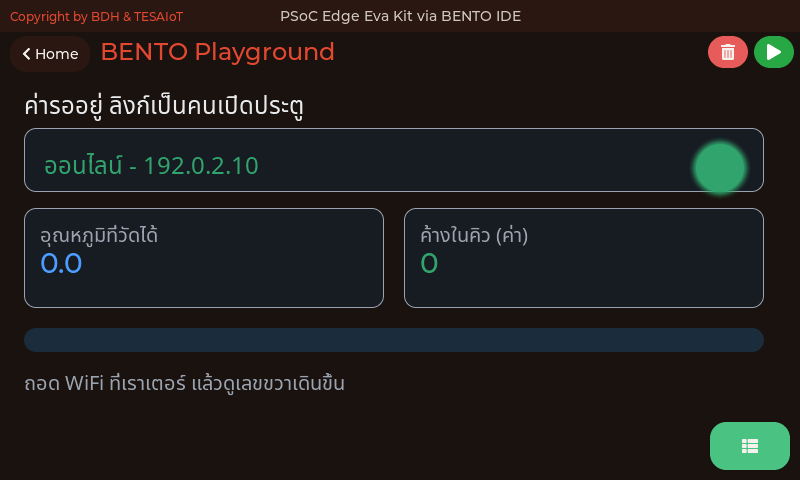

ปิดวงจร — หน้าจอของ 09_link_gates_a_real_reading.py

แถบบนคือลิงก์ (ออนไลน์พร้อม IP หรือหลุด) · การ์ดซ้ายคืออุณหภูมิที่วัดได้รอบล่าสุด · การ์ดขวาคือ จำนวนค่าที่ค้างอยู่ในคิว — ตัวเลขที่เดินขึ้นตอนลิงก์หลุด และไหลออกทีละค่าเมื่อลิงก์กลับมา

ลองบนโต๊ะ: ปิด Hotspot หรือ WiFi ที่เราเตอร์สักครู่ แล้วดูเลขคิวเดินขึ้น เสียบกลับแล้วดูมันไหลออก

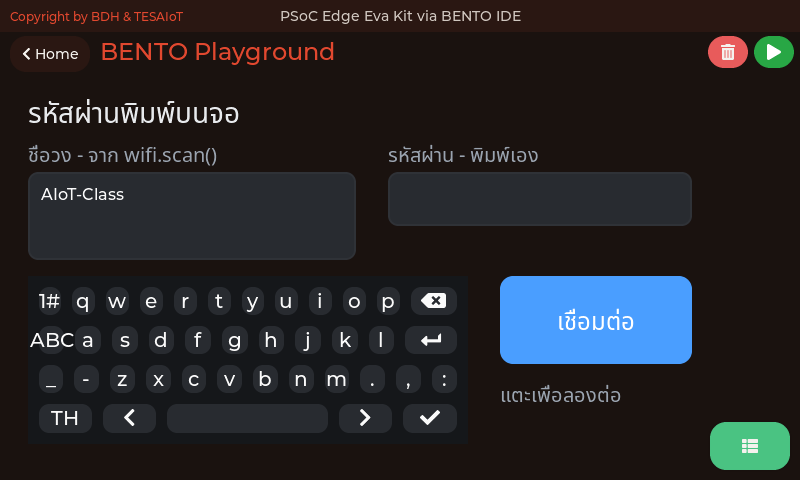

รหัสผ่าน WiFi ไม่ควรอยู่ในโค้ด — ui.Keyboard

14 ส.ค. 2026 บอร์ดสแกนเจอ 18 วง และไม่มีวงที่ตัวอย่างใช้อยู่ในนั้นเลย (HARDWARE_CHECKLIST.md ข้อ 6 ของต้นฉบับ) บอร์ดทุกตัวค้างที่ป้าย "กำลังต่อ" พร้อมกัน เพราะ WIFI_SSID กับ WIFI_PASS เขียนตายอยู่ในไฟล์ทุกไฟล์ของบทเรียน 4.1–5.3 — ของจริงทุกตัวที่ต่อ WiFi ได้ ถามรหัสผ่านจากคน ไม่ได้ฝังมาจากโรงงาน

สร้าง Textarea ก่อน Keyboard เสมอ — .bind() ไปยังแฮนเดิลที่ยังไม่ใช่ Textarea ถูก CM55 ปฏิเสธเงียบ ๆ

ui.Keyboard — เงียบจนกว่าจะขอ และอ่านกลับได้แล้ว

kb = ui.Keyboard(x=24, y=200, w=440, h=168, color=COL_TEXT)
kb.bind(ta_pass)
kb.listen("ready", "cancel")
...
        pw = ta_pass.text()

จนถึง 15 ส.ค. 2026 ตาราง IPC_CMD_UI_* มี SET_TEXT (0x52) แต่ไม่มีคำสั่งอ่านกลับ หลักสูตรจึงเคยสอนว่า "สิ่งที่พิมพ์ คนอ่านได้ โปรแกรมอ่านไม่ได้" — ตอนนี้ไม่จริงแล้ว · ถ้าต้องประกอบสตริงจากปุ่มทีละใบด้วยเหตุผลอื่น ui.ButtonMatrix ยังทำได้ โดยส่ง value_changed พร้อมลำดับปุ่มกลับมา · อีกทางคือ SoftAP แล้วกรอกจากมือถือ ตาม 08_softap_fallback.py

เลขที่ทำให้ต้องคิดเรื่องนี้ตั้งแต่ออกแบบ — เป้าสัมผัสตามเกณฑ์คือ 88 พิกเซล แป้นพิมพ์มีสี่แถว 4 x 88 = 352 พิกเซล ซึ่งกินพื้นที่วาด 398 ไปเกือบหมด ปุ่มบนแป้นพิมพ์จึงเล็กกว่าเกณฑ์เสมอบนจอ 4.3 นิ้ว นี่เป็นข้อจำกัดของขนาดจอ ไม่ใช่ของ widget

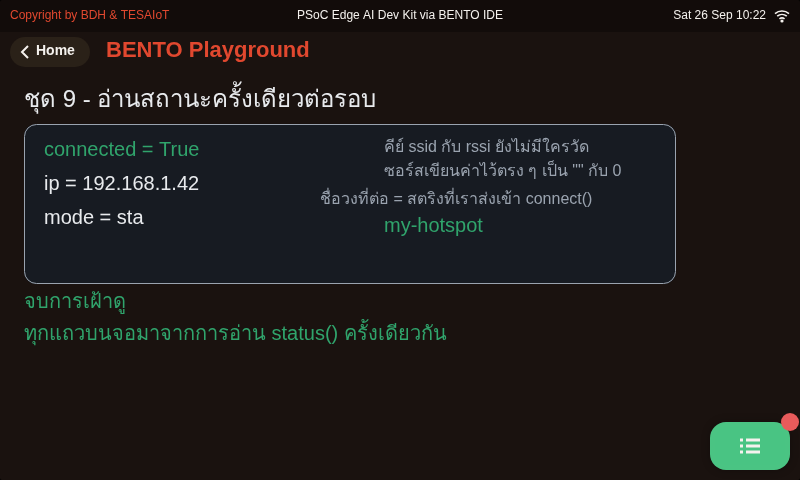

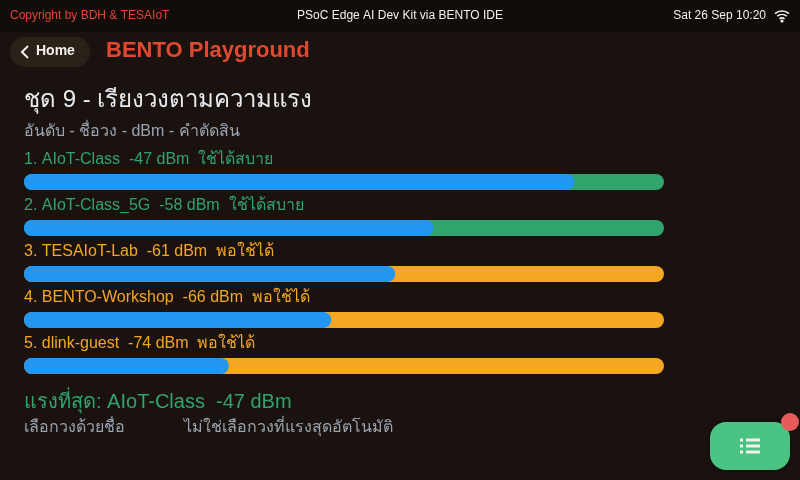

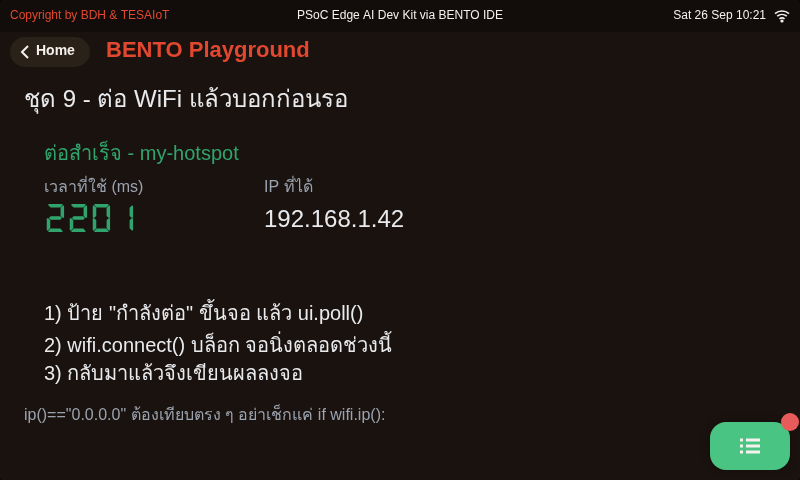

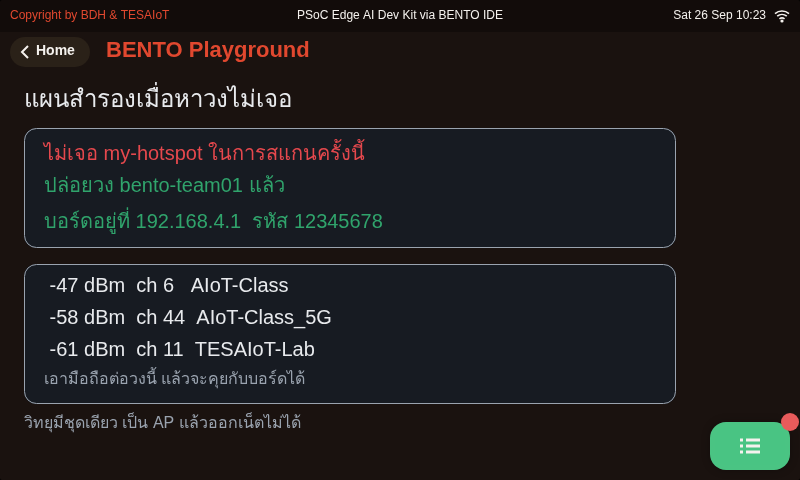

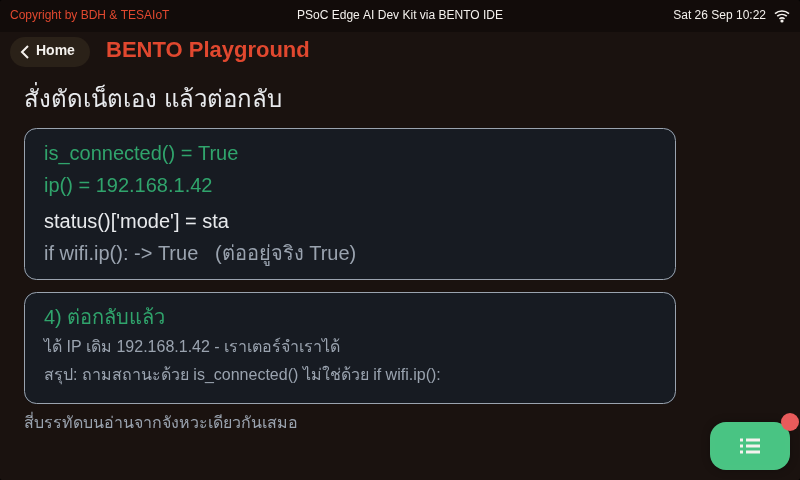

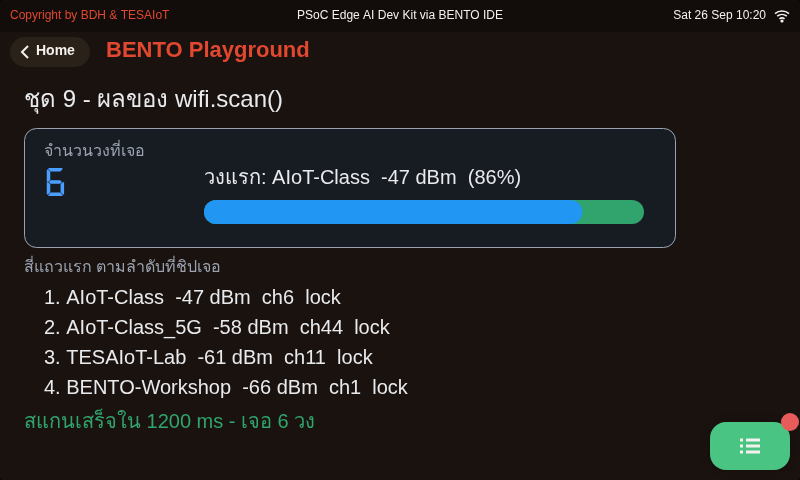

หน้าจอของทุกไฟล์ในชุดบทเรียนนี้ (1/3)

หน้าจอของทุกไฟล์ในชุดบทเรียนนี้ (2/3)

หน้าจอของทุกไฟล์ในชุดบทเรียนนี้ (3/3)

อ้างอิงและเครดิต

ทุกตัวเลขบนสไลด์นี้สืบกลับไปที่เอกสารต้นทางหรือซอร์สโค้ดได้ ถ้าเจอที่ไม่ตรง แจ้ง erratum ได้เลย

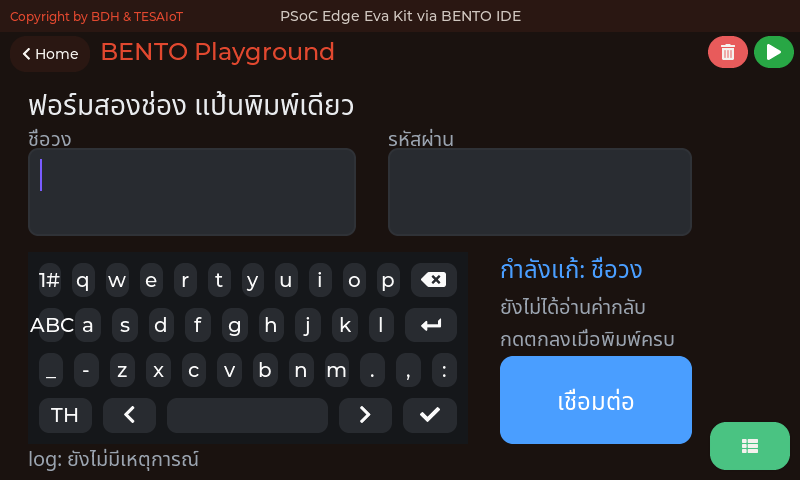

สองช่อง แป้นพิมพ์เดียว

ฟอร์มจริงมีมากกว่าหนึ่งช่อง แต่จอนี้ใส่แป้นพิมพ์ได้ใบเดียว — เหตุการณ์สองชนิดพอสำหรับทั้งฟอร์ม

ta.text() ที่ไม่ใส่อาร์กิวเมนต์ อ่านสิ่งที่ผู้ใช้พิมพ์กลับมาได้ (GET_TEXT, opcode 0x6B) · ตัวอักษรแต่ละตัวที่แตะ ไม่ ส่งเหตุการณ์มาทีละตัว และนั่นถูกแล้ว — สิ่งที่โปรแกรมต้องรู้คือข้อความทั้งช่อง ไม่ใช่ปุ่มทีละใบ

แป้นพิมพ์ใบเดียวย้ายไปตามช่องที่ถูกแตะ — focused คือเหตุการณ์ที่บอกว่าต้อง bind() ใหม่
