บทเรียน 3.9 — ลงมือทำ: Mini-HMI Dashboard และการทดสอบ 10 นาที

MVP checkpoint — ผ่านชุดบทเรียนนี้เมื่อ

dashboard 4 การ์ดรันต่อเนื่อง 10 นาทีไม่ค้างไม่ crash

แปลเป็นสิ่งที่ตรวจได้จริง:

• [ ] มีการ์ดครบสี่ใบบนจอเดียว ไม่ทับกัน ไม่ล้นขอบ 792×398
• [ ] การ์ด IMU มีกราฟที่วิ่งตามการเขย่าบอร์ดจริง
• [ ] เข็มทิศหมุนตามการหันบอร์ด และตัวอักษรทิศเปลี่ยนตามองศา
• [ ] แตะปุ่ม CapSense แล้วไฟ ui.Led ดวงนั้นติด (ปล่อยแล้วหรี่ ไม่ใช่หาย) · เลื่อนนิ้วแล้ว Bar กับตัวเลข % ขยับ
• [ ] หมุนลูกบิดแล้ว Arc และ Seg7 เปลี่ยนพร้อมกัน
• [ ] งบ widget ที่นับได้ ไม่เกิน 32 ที่ตั้งไว้ (เพดานเฟิร์มแวร์ 64) และตัวเลขในหัวไฟล์ตรงกับของจริง
• [ ] รันต่อเนื่อง 10 นาที เลขรอบเดินตลอด ไม่มี Traceback และ loop ms ไม่โตขึ้นเรื่อย ๆ
• [ ] จดเลขรอบทุกสองนาทีลงบันทึกการเรียนครบหกช่อง

ห้าข้อแรกใช้เวลาสร้างหนึ่งชั่วโมง ข้อที่เจ็ดใช้เวลาสิบนาทีที่ห้ามลัด — และมันคือข้อที่แยกของเล่นออกจากของใช้งานจริง

กับดักที่เจอบ่อย

ส่วนใหญ่ของข้อเหล่านี้เงียบสนิท ไม่มี error message — ตาของเราคือเครื่องมือดีบักหลักในงาน UI

ลงมือทำ — เติมช่องว่างในไฟล์ฝึก

เปิด s08_dashboard.py มีช่องว่างให้เติม 7 จุด

ห้ามเรียก sensors.init() ทั้งสองบอร์ด — Eva Kit ได้ OSError เสมอ Dev Kit ผ่านแต่ไม่จำเป็น — จุดที่ 1 ที่ต้องเติมคือ การอ่านทิ้งหนึ่งครั้ง ไม่ใช่การเปิดเซนเซอร์

try:
    # เติม: sensors.bmi270.motion()
    pass
except OSError:
    pass
# เติม: imu_panel = ui.Panel(x=24, y=100, w=368, h=136, color=BG_CARD, min=COL_IMU, max=12, value=2)
pass
# เติม: imu_chart.set_next(sy, int(ay * 10))
pass
# เติม: compass.value(int(heading))
pass
# เติม: cap_bar.value(int(cap['slider']))
pass
# เติม: pot_seg7.text("{:.1f}".format(pct))
pass
# เติม: for ev in ui.poll():
pass

ลำดับที่แนะนำ: เติมจุดที่ 1–2 ก่อนแล้วรัน (ควรเห็นการ์ดครบสี่ใบ เพราะอีกสามใบเขียนไว้ให้แล้ว) · เติม 3–6 ทีละจุดแล้วรัน (ค่าจะมาทีละการ์ด) · เติมจุดที่ 7 เป็นอันสุดท้าย — จงใจลองผิดหนึ่งรอบ: ก่อนเติมจุดที่ 7 ให้รันดูสักครึ่งนาที แล้วจดว่าจอมีอาการอะไร นั่นคืออาการของการลืม ui.poll()

เติมทีละจุดแล้วรัน คือวิธีเดียวที่ทำให้รู้ว่าจุดไหนพัง เมื่อโค้ดยาวเกินสามสิบบรรทัด

ตัวอย่างของบทเรียน 3.7–3.9 — สามไฟล์นี้คือชุดที่ทำให้การ์ดบน dashboard ยืนได้ตลอดสิบนาที

ต้องทำในบทเรียน · เปิดตามลำดับนี้ ทั้งชุดราว 30 นาที

ไฟล์ที่ 1 ยืนยันบน Eva Kit แล้ว (heading() วัดจริงได้ 215.8 เมื่อ 14 ส.ค. 2026 · บน Dev Kit ยังไม่ได้รัน) · ไฟล์ที่ 2 ใช้ sensors.bmm350.magnetic() ซึ่ง ยังไม่มีใครรันบนบอร์ดจริงทั้ง Eva Kit และ Dev Kit ถ้าเปิดแล้วได้ OSError ให้ข้ามไปทำการ์ด IMU ก่อน แล้วแจ้งผู้สอน · ไฟล์ที่ 3 ยืนยันบน Eva Kit แล้วเช่นกัน (14 ส.ค. 2026 ห้องเงียบได้ rms 30 คือระดับ 7 · พูดปกติราว 1000 คือระดับ 54 · เปิดโทนใส่ไมค์ได้ 19335 คือระดับ 92)

ติดตรงไหน เปิดอันนี้ — และไฟล์ที่เหลือของชุดบทเรียน

ชุดบทเรียนนี้มีตัวอย่างเจ็ดไฟล์ สามไฟล์เป็นเรื่องไมโครโฟน ซึ่งตอนนี้ใช้จาก Python ได้แล้วผ่านโมดูล mic ที่ฝังมากับเฟิร์มแวร์ ทั้งบนบอร์ดและในอีมูเลเตอร์ ดังนั้น การ์ดระดับเสียงวางในผังสี่การ์ดได้แล้ว ทีมที่อยากได้การ์ดที่ไม่ซ้ำกับใครเลือกใบนี้ได้ — สามไฟล์นั้นแบ่งกันคนละหน้าที่: 02 ใช้ level() · 03 ใช้ peak() · 07 ใช้ read() stats() lag() ครบทั้งสามชื่อที่เหลือ

เชื่อมโยงรากฐาน — วันนี้เราแตะอะไรไปบ้าง

ฝั่งระบบสมองกลฝังตัว
การจองทรัพยากรแบบคงที่ (ตาราง handle 64 ช่อง) และเหตุผลว่าทำไมระบบที่ต้องทำงานยาวถึงเลือกทางนี้ · การทำงานภายใต้งบที่นับได้ · การทดสอบความทนทานด้วย soak run · การอ่านอุปกรณ์แบบ synchronous ในลูปเดียว

ฝั่ง Python และวิทยาการคอมพิวเตอร์
try/except กันลูปตายเพราะเซนเซอร์ตัวเดียว · การเก็บ handle ของอ็อบเจกต์ไว้ในตัวแปรเพื่อสั่งงานทีหลัง · time.ticks_ms() / ticks_diff() กับการวัดเวลาแบบไม่ล้น · การแปลงค่าต่อเนื่องเป็นหมวด (องศา → ชื่อทิศ)

ฝั่งการออกแบบระบบ
การจัดกลุ่มข้อมูลตามคำถามที่มันตอบ · ลำดับความสำคัญทางสายตา · การใช้สีเป็นภาษาแทนการตกแต่ง · การเลือก widget ตามว่าใครเป็นคนเปลี่ยนค่า · การออกแบบภายใต้ข้อจำกัดที่แก้ไม่ได้

ข้อสุดท้ายคือของที่ใช้ได้แม้เปลี่ยนภาษา เปลี่ยนบอร์ด และเปลี่ยนอาชีพ

งานทำเอง 30% + สรุปบทเรียน

วันนี้เราได้:
ออกแบบผัง HMI บนกระดาษก่อนเขียนโค้ด · ประกอบ ui.Panel สี่ใบเข้ากับ Chart, Compass, Bar, Arc, Seg7 · ทำงานภายใต้งบ 32 widgets ที่ตั้งเอง (เพดานเฟิร์มแวร์ 64) โดยรู้ว่าทุกตัวไปอยู่ไหน · อ่านเซนเซอร์สี่ตัวแบบ sync ในลูปเดียวที่ 200 ms · ทดสอบความทนทานสิบนาทีและแยกอาการค้างออกจากอาการช้า

การบ้านของทีม: เลือกทำ 1 ข้อจากสี่ข้อในสไลด์ถัดไป จดลงบันทึกการเรียน

ชุดบทเรียนถัดไป: เราจะต่อบอร์ดเข้า WiFi แล้วเอา SSID, IP และค่า ping ขึ้นมาแสดงบนแดชบอร์ดที่สร้างวันนี้ — MVP ของบทเรียน 4.1–4.3 ระบุไว้ชัดว่าให้ ต่อยอดจากหน้าจอของบทเรียน 3.7–3.9 ไม่ใช่เริ่มใหม่

เก็บไฟล์วันนี้ให้ดีและอย่าลบ บทเรียน 4.1–5.3 จะงอกออกจากไฟล์นี้ทั้งหมด

เฉลย s08_dashboard.py — ส่วนที่หนึ่ง: หัวไฟล์กับงบ

อ่านให้เข้าใจ แล้วพิมพ์เอง อย่าคัดลอกวาง

# งบ widget ของไฟล์นี้ = 32   (เพดานของเฟิร์มแวร์คือ 64 ห้ามเกิน)
#   หัวเรื่อง 1 + ไฟค่าค้าง 1 + ป้ายค่าค้าง 1 + แถบสถานะ 1              =  4
#   การ์ด IMU      Panel + หัวข้อ + Chart + Label ค่า                  =  4
#   การ์ดเข็มทิศ   Panel + หัวข้อ + Compass + Label องศา + Label ทิศ   =  5
#   การ์ดสัมผัส    Panel + หัวข้อ + ไฟ 2 ดวง + ป้าย 2 + Bar + %       =  8
#   การ์ด pot      Panel + หัวข้อ + Arc + Seg7 + โวลต์ + เกณฑ์ 4 ชิ้น  =  9
#   ปุ่มสั่งงานในแถบหัว                                              =  2

import ui
import sensors
import time

TEAM = "BentoBuilders"
UI_TEXT_MS = 1000    # ตัวเลขที่คนต้องอ่าน เขียนใหม่ไม่เกินวินาทีละครั้ง
STALE_MS = 3000      # อ่านไม่ได้ติดกันเกินเท่านี้ ถือว่าเลขบนจอเป็นของเก่า

ui.screen()
time.sleep_ms(200)

บล็อกนับ widget อยู่ในหัวไฟล์ ไม่ใช่ในสมุด เพราะโค้ดกับงบต้องเดินทางไปด้วยกัน คนที่เปิดไฟล์นี้ในอีกสองสัปดาห์ (ซึ่งมักคือตัวเราเอง) จะเห็นทันทีว่าเหลืองบเท่าไรก่อนจะเผลอเพิ่ม Label ตัวที่ 65

การนำเข้าโมดูลสามตัวนี้ครบพอดีสำหรับงานวันนี้ — ไม่มี math เพราะเราไม่ได้คำนวณอะไรที่ต้องใช้

เอกสารที่อยู่ไกลจากโค้ดจะเก่าเสมอ เอกสารที่อยู่บรรทัดบนโค้ดมีโอกาสถูกแก้ตาม

เฉลย — ส่วนที่สอง: การ์ดสี่ใบ

imu_panel = ui.Panel(x=24, y=100, w=368, h=136,
                     color=BG_CARD, min=COL_IMU, max=12, value=2)
imu_chart = ui.Chart(x=40, y=136, w=336, h=56, min=-150, max=150, color=COL_IMU)
sy = imu_chart.add_series(COL_STAT)     # แกน Y เขียว
sz = imu_chart.add_series(0x448AFF)     # แกน Z ฟ้า
...
comp_panel = ui.Panel(x=408, y=100, w=360, h=136,
                      color=BG_CARD, min=COL_COMP, max=12, value=2)
compass = ui.Compass(x=424, y=132, w=96, h=96, color=COL_COMP)
...
cap_panel = ui.Panel(x=24, y=252, w=320, h=136,
                     color=BG_CARD, min=COL_TOUCH, max=12, value=2)
cap_led0 = ui.Led(x=40, y=288, w=48, h=48, color=COL_TOUCH, value=0)
cap_bar = ui.Bar(x=40, y=348, w=288, h=16, min=0, max=100, value=0, color=COL_TOUCH)
...
pot_panel = ui.Panel(x=360, y=252, w=408, h=136,
                     color=BG_CARD, min=COL_POT, max=12, value=2)
pot_arc = ui.Arc(x=376, y=288, w=88, h=88, min=0, max=100, value=0)
spin_thr = ui.Spinbox(x=600, y=288, w=88, h=88, color=COL_WHITE,
                      min=0, max=100, value=80)
led_alarm = ui.Led(x=704, y=288, w=48, h=48, color=COL_ALERT, value=0)

สูตรเดียวกันทั้งหน้า: ขอบซ้าย 24 · ช่องไฟระหว่างการ์ด 16 · การ์ดสูง 136 ทั้งสองแถว · ปุ่มสั่งงานอยู่ใน แถบหัว (สูง 88 px) ไม่ใช่แถบล่าง เพราะการ์ดสองแถวกินจนหมด 398 แล้ว · ของที่เปลี่ยนจากรุ่นก่อน — ป้าย B0 ON ที่เปลี่ยนสีถูกแทนด้วย ui.Led สองดวง (ป้ายที่บอกสถานะด้วยสีอย่างเดียว ไม่ผ่านการทดสอบขาวดำ) · เกณฑ์เตือน spin_thr + led_alarm อยู่ ในการ์ดลูกบิด เพราะเป็นเกณฑ์ของลูกบิด — กลุ่มนี้เคยอยู่ที่ y=404–612 บนจอสูง 398 คือนอกจอทั้งแถบ กดไม่ได้และไม่มีใครเห็นว่าหายไป · imu_chart กับ compass ไม่ใช้ COL_ALERT อีกแล้ว สีเตือนต้องใช้กับการเตือนเท่านั้น

ถ้าต้องขยับการ์ดใบหนึ่ง ต้องขยับเลขทั้งแถว — จดสูตรไว้ในบันทึกการเรียน จะแก้ได้เร็วกว่าเดาทีละตัว

เฉลย — ส่วนที่สาม: ลูปหลัก

try:
    while True:
        t0 = time.ticks_ms()
        ok = True
        if running:
            try:
                ax, ay, az, gx, gy, gz = sensors.bmi270.motion()
            except OSError:
                ok = False              # คงค่าเดิมไว้ ไม่เขียนศูนย์ทับ
            imu_chart.set_next(0, int(ax * 10))
            ...
            if ok:
                t_good = time.ticks_ms()
        stale = time.ticks_diff(time.ticks_ms(), t_good) >= STALE_MS
        if stale != stale_shown:        # เขียนเฉพาะตอนเปลี่ยน
            stale_shown = stale
            led_stale.value(1 if stale else 0)
        if time.ticks_diff(time.ticks_ms(), last_text) >= UI_TEXT_MS:
            last_text = time.ticks_ms()
            pot_seg7.text("{:.1f}".format(pct))
            head.text("รอบที่ {} | loop {} ms".format(
                rounds, time.ticks_diff(time.ticks_ms(), t0)))
        rounds += 1
        for ev in ui.poll():
            ...                         # ปุ่มเดินหน้า/หยุดภาพ และ Spinbox เกณฑ์
        time.sleep_ms(200)
except KeyboardInterrupt:
    ui.clear()

การเลือกขอบเขตของ try คือการตัดสินใจว่า "อะไรพังได้โดยที่ระบบยังใช้งานได้อยู่"

เฉลย · ทำไมเรียงหกท่าแบบนี้ ไม่ใช่สุ่มเรียง

ท่า 1 เตรียมจอ ชุดสี เซนเซอร์ มาก่อน เพราะทั้งสามอย่างคือรากที่ท่าอื่นยืนอยู่บน ถ้า ui.screen() ไม่ทำงาน หรือเซนเซอร์ยังไม่ตื่น ที่เหลือไม่มีประโยชน์จะเขียนต่อ

ท่า 2 การ์ด IMU มาเป็นใบแรกเพราะมันซับซ้อนที่สุด (Panel + Chart + series สามเส้น) ถ้าใบยากที่สุดผ่านแล้ว ใบที่เหลือคือการทำซ้ำแบบเดียวกัน — ทำของยากตอนที่ยังมีแรงและยังมีเวลาเหลือ

ท่า 3–4 การ์ดที่เหลือ เรียงตามผังจากซ้ายไปขวา บนลงล่าง ตรงกับที่ตาคนอ่าน ทำให้เวลากลับมาแก้ หาตำแหน่งในไฟล์ได้จากตำแหน่งบนจอ

ท่า 5 แถบคำสั่ง มาก่อนลูป เพราะปุ่มกับ Spinbox ต้องมีตัวตนอยู่ก่อน ลูปถึงจะอ้าง btn_run.id() ได้ และเพราะมันคือส่วนที่ทำให้แดชบอร์ดใบนี้ เป็นแผงควบคุม ไม่ใช่โปสเตอร์ที่ตัวเลขขยับได้ แดชบอร์ดที่ผู้ใช้แตะอะไรไม่ได้เลย ตอบได้แค่ "ตอนนี้เป็นยังไง" แต่ตอบไม่ได้ว่า "แล้วจะให้ทำอะไรต่อ"

ท่า 6 ลูปหลัก มาสุดท้ายเสมอ เพราะลูปคือที่ที่ทุกอย่างมาเจอกัน ถ้าเขียนลูปก่อนสร้าง widget โปรแกรมจะพังที่ชื่อตัวแปรที่ยังไม่มี

หลักการเดียวกับที่ใช้มาตั้งแต่บทเรียน 1.1–1.3: สร้างของนิ่งให้ครบก่อน แล้วค่อยใส่ของที่เคลื่อนไหว ของนิ่งพังจะเห็นทันทีจากตา ของเคลื่อนไหวพังต้องนั่งดูสักพักถึงจะรู้

ลำดับที่ดีคือลำดับที่ทำให้ "รู้ว่าพังตรงไหน" ได้เร็วที่สุด ไม่ใช่ลำดับที่พิมพ์แล้วลื่นที่สุด

เชื่อมจุดให้เห็นภาพ — วันนี้อยู่ตรงไหนของเส้นทาง

คำถามคิดต่อ: ถ้าต้องเพิ่มการ์ดสถานะเครือข่ายในชุดบทเรียนถัดไป จะตัดอะไรออกหรือใช้งบที่เหลือ · การ์ดใบไหนที่คนดูจริงจะมองบ่อยที่สุด และมันควรอยู่ตำแหน่งนั้นไหม

ใช้จริงที่ไหน — HMI สี่แบบในสนามจริง

เซนเซอร์ที่การ์ดสองใบล่างต้องใช้ — Eva Kit ไม่มีบนบอร์ด ยกมาเทียบให้เห็นว่ามันวัดยังไง · TESAIoT Dev Kit มีทั้งสองตัว (DPS368 ความดัน · SHT40 อุณหภูมิ/ความชื้น เรียกผ่าน sensors.dps368 / sensors.sht40) ทีม Dev Kit จึงทำการ์ดพวกนี้ด้วยค่าจริงได้

Barometric pressure sensor: working principle — Bosch Sensortec — 0:53 · Understanding Temperature Sensor Technology — RealPars — 8:59 (ช่วง thermistor เริ่ม 5:26)

ทั้งสี่แบบใช้หลักการเดียวกับที่เราทำวันนี้ทุกข้อ ต่างกันแค่ว่าเบื้องหลังการ์ดเป็นเซนเซอร์อะไร

ต่อยอด — คิดต่อเอง (เลือกทำ 1 ข้อ)

ข้อ 1 · การ์ดใบที่ห้า: สถานะระบบ
เพิ่มการ์ดที่รายงานสุขภาพของโปรแกรมเอง — เวลาที่รันมาแล้ว (นาที), จำนวนรอบ, และ loop ms สูงสุดที่เคยเจอ ต้องอยู่ในงบ 32 ที่ตั้งไว้ให้ได้ (ไม่ใช่ขยับไปหาเพดาน 64) บอกมาด้วยว่าตัดอะไรออกหรือใช้งบที่เหลือ

ข้อ 2 · โซนสีตามเกณฑ์
ทำให้ค่าบนการ์ดเปลี่ยนสีเองตามเกณฑ์ที่ทีมตั้ง เช่น ขนาดความเร่งรวมเกิน 12 m/s² ให้ตัวเลขเป็นแดง อยู่ระหว่าง 11–12 เป็นเหลือง ต่ำกว่านั้นเป็นเขียว เขียนในบันทึกการเรียนด้วยว่าทำไมถึงเลือกเกณฑ์นี้

ข้อ 3 · สลับหน้าด้วย .show() / .hide()
สลับหน้าเราทำเองได้ (จริง ๆ ui.Tabview ก็มี — บทเรียน 2.4–2.6 ใช้ไปแล้ว — แต่ท่าซ่อน/โชว์การ์ดเบากว่าเมื่อการ์ดเดิมอยู่ครบ) — เพิ่มปุ่มสองปุ่มสลับระหว่างหน้า "ภาพรวม" กับหน้า "IMU เต็มจอ" โดยซ่อนการ์ดที่ไม่ได้ใช้แทนการลบทิ้ง วิธีนี้ประหยัดงบ widget อย่างไรเมื่อเทียบกับการสร้างใหม่ทุกครั้ง

ข้อ 4 · รายงานผล soak run
รันยาว 10 นาทีสองรอบ รอบแรกที่ sleep_ms(200) รอบสองที่ sleep_ms(80) จดเลขรอบทุกสองนาทีทั้งสองรอบ แล้วเขียนสรุปครึ่งหน้าว่าอะไรเปลี่ยนไปบ้าง และทีมจะเลือก cadence เท่าไรถ้าต้องส่งงานจริง

เขียนคำตอบลงบันทึกการเรียน แล้วเอามาเล่าให้เพื่อนฟังต้นชุดบทเรียนถัดไป

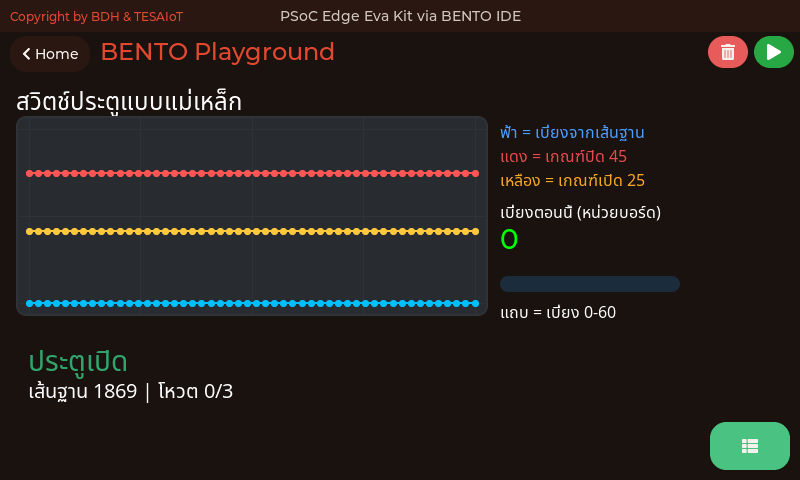

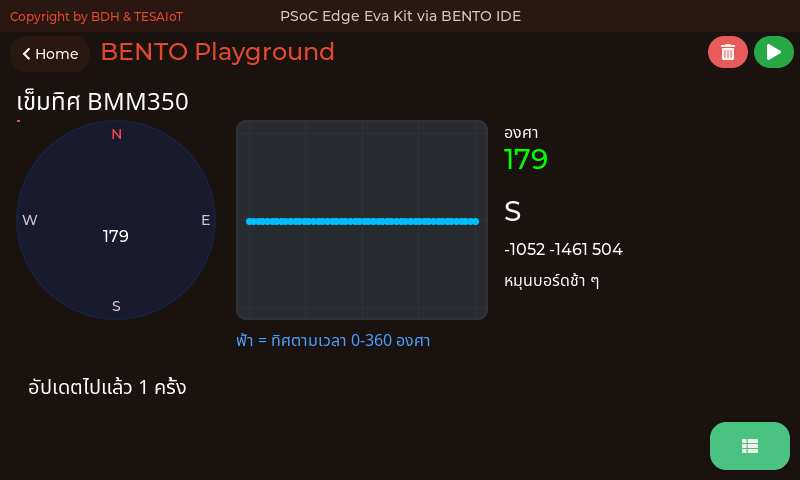

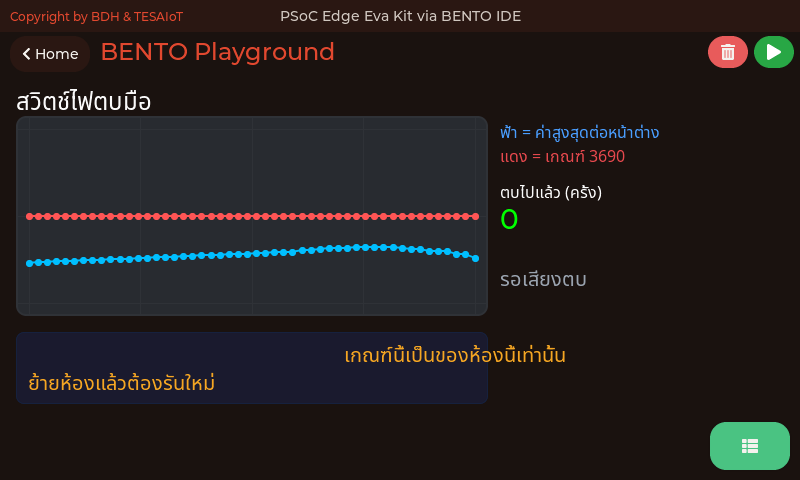

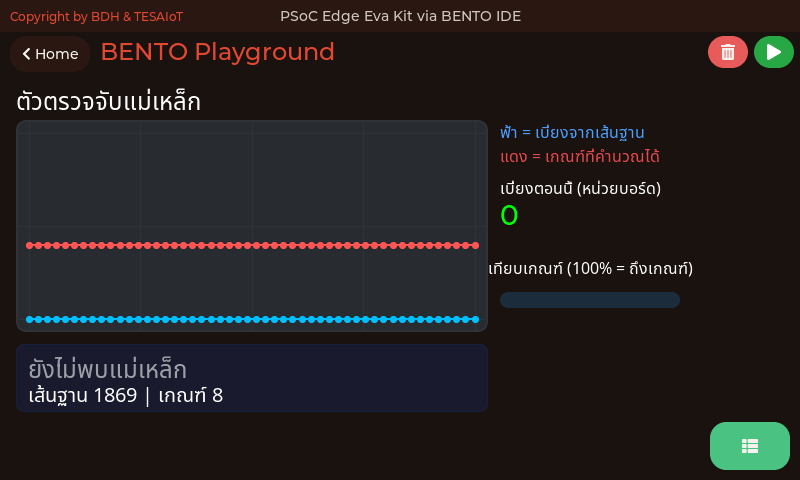

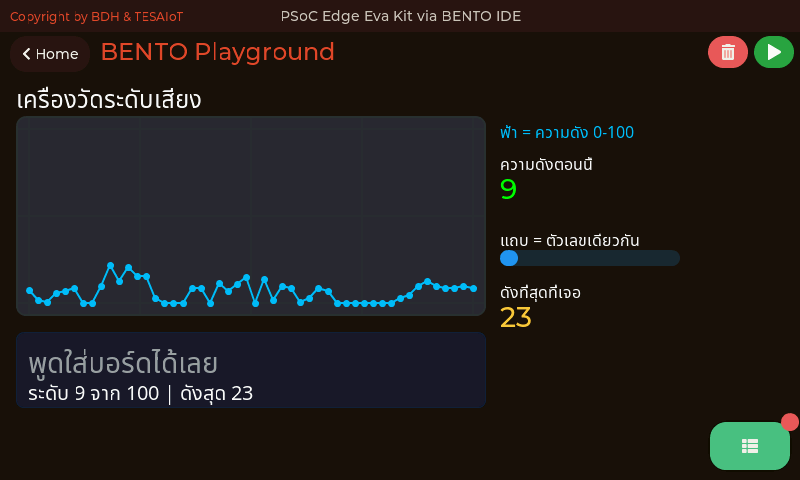

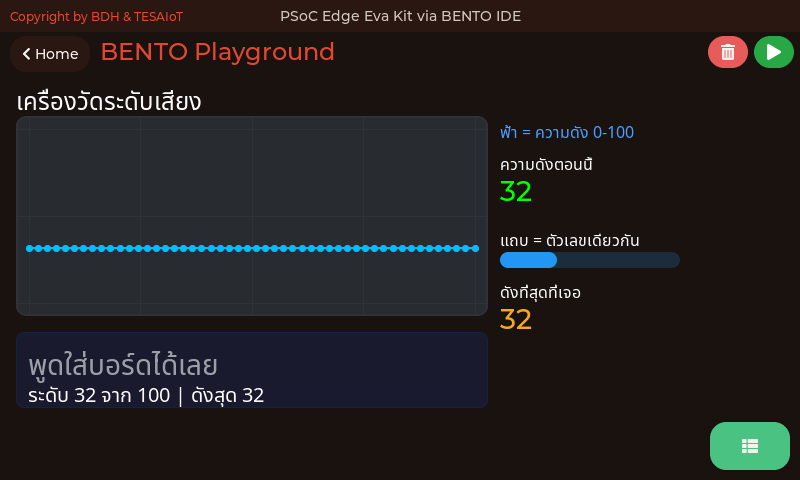

หน้าจอของทุกไฟล์ในชุดบทเรียนนี้ (1/2)

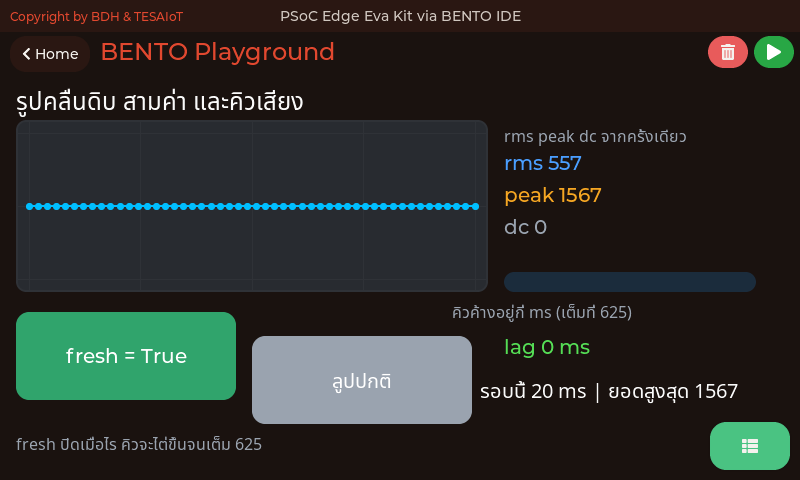

หน้าจอของทุกไฟล์ในชุดบทเรียนนี้ (2/2)

อ้างอิงและเครดิต

เอกสารบอร์ดและเซนเซอร์ (แหล่งปฐมภูมิ)

• KIT_PSE84_EVAL Kit guide, Infineon 002-39007 Rev.*B — §3.2.2.13 (หน้า 87) · §3.2.2.14 (หน้า 88)
• BMM350 datasheet, BST-BMM350-DS001-27 rev 1.27 — Bosch Sensortec — bst-bmm350-ds001.pdf บน bosch-sensortec.com
• DPS368 datasheet — Infineon (เซนเซอร์ที่ ไม่มี บน Eva Kit · มี บน TESAIoT Dev Kit)
• Practical Electronics for Inventors, 4th ed. — §2.31 Decibels · §6.2.1 Thermistors · §6.4.8 Pressure

ซอฟต์แวร์

• MicroPython documentation — https://docs.micropython.org/
• LVGL documentation — https://docs.lvgl.io/

วิดีโอที่ตรวจแล้วว่าเปิดได้

• RLQGZl0lpjQ Working principle of an accelerometer — Bosch Sensortec
• 6BS6aQBaMhU Projected Capacitive Touch Technology - How It Works — Zytronic Displays
• 0bw5UJQxkhA Barometric pressure sensor: working principle — Bosch Sensortec
• J2ulD-bPTS4 Understanding Temperature Sensor Technology — RealPars

เพดาน 64 widgets · ความหมาย kwarg ของ ui.Panel · ขนาดจอ 792x398 — มาจากซอร์สเฟิร์มแวร์เอง ดู path ในสไลด์ผู้สอน

อ้างอิงและเครดิต (ต่อ) — ภาพประกอบ

ภาพประกอบ

• สนามแม่เหล็กโลกแบบไดโพล: NASA/USGS / Wikimedia Commons — สาธารณสมบัติ
• กุหลาบทิศ (wind rose): Brosen / Wikimedia Commons — CC BY 2.5
• แผนที่ค่าเบี่ยงเบนแม่เหล็กโลก 2025: NOAA NCEI / BGS, World Magnetic Model 2025.0 — สาธารณสมบัติ
• ปรากฏการณ์ฮอลล์สี่กรณี: Peo / Hike395 / Wikimedia Commons — CC BY-SA 3.0
• แกนลำตัวกับการติดตั้ง accelerometer: Rodriguez V.H. et al., Sensors 22(20):7690 (2022) — CC BY 4.0
• แรงโน้มถ่วงในลิฟต์: Vkidambi / Wikimedia Commons — CC BY-SA 4.0
• สัญญาณสั่นสะเทือนดิบจากตลับลูกปืน: Sehri M. et al., Data in Brief (2023) — CC BY 4.0
• ความเร่งจากการเดิน แขนเทียบข้อเท้า: Kisiel M. et al., Sensors 26(3):876 (2026) — CC BY 4.0
• หน้าต่างเฉลี่ยแบบเลื่อน: b_sliding_window_smoothing_animation.gif / Wikimedia Commons — CC0 1.0
• สัญญาณเด้งของหน้าสัมผัส 250 ไมโครวินาที: Arctanx / Wikimedia Commons — สาธารณสมบัติ
• เสาไฟสถานะเครื่องจักร: User:Mattes / Wikimedia Commons — สาธารณสมบัติ
• แผงเฟดเดอร์ของมิกเซอร์: hanmaili / Wikimedia Commons — CC0 1.0

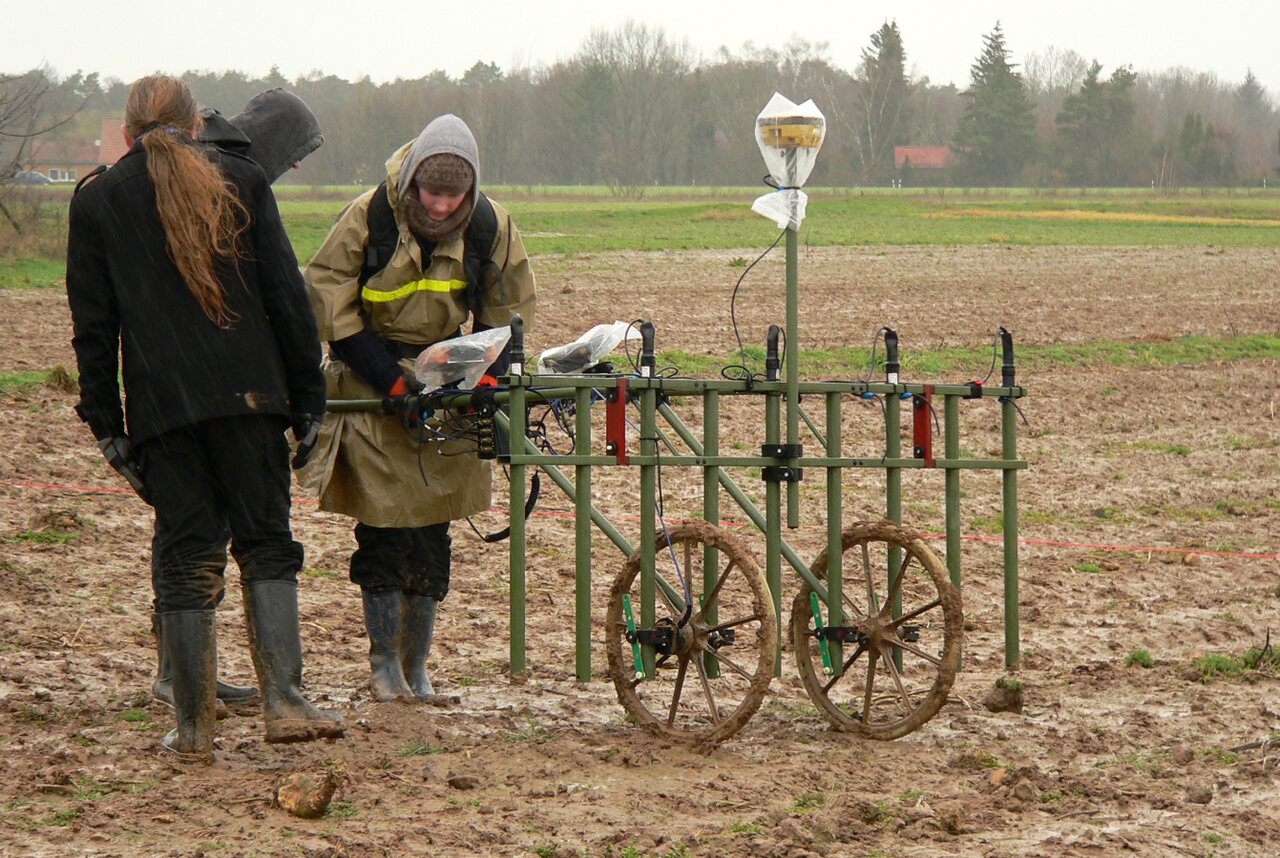

• การสำรวจสนามแม่เหล็กภาคสนาม: Axel Hindemith / Wikimedia Commons — CC BY-SA 3.0
• ไดอะแกรมอื่นทุกภาพวาดขึ้นใหม่สำหรับหลักสูตรนี้ ไม่ได้คัดลอกจากเอกสารผู้ผลิต

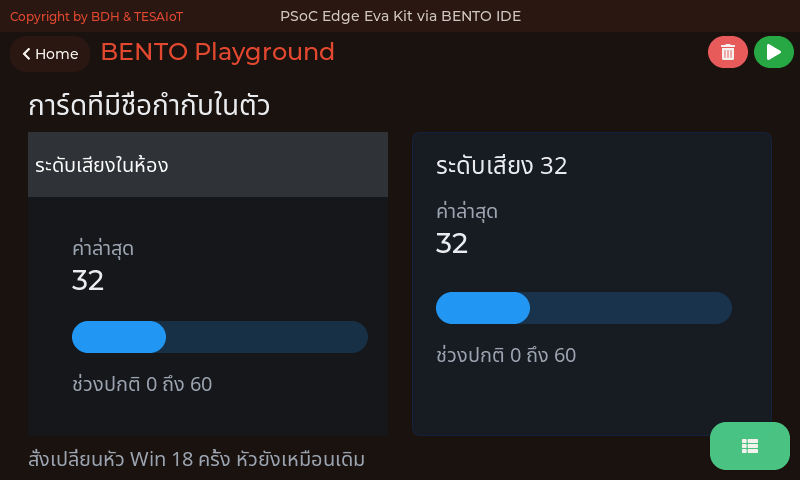

การ์ดที่มีชื่อกำกับมาในตัว

ui.Win คือกรอบที่มีแถบหัวเรื่องมาให้แล้ว .content() คืนกล่องข้างในที่เราเอา widget ไปใส่ด้วย parent=

ราคาเท่ากัน ต่างกันที่ ใครเป็นคนจัดตำแหน่งหัวเรื่อง — และที่ Win หักความสูงไปโดยไม่บอก

text= ใช้ได้ตอนสร้างเท่านั้น ในภาพสั่งเปลี่ยนหัวเรื่องไปแล้ว 18 ครั้ง หัวยังเหมือนเดิม

ตั้งความสูงเท่าการ์ดธรรมดาแล้วเนื้อในจะถูกตัด พร้อมแถบเลื่อนโผล่มาเงียบ ๆ — เผื่อความสูงให้แถบหัวเสมอ
