บทเรียน 2.9 — ลงมือทำ: เกจลูกบิดกับแถบสัมผัส

MVP checkpoint — ผ่านชุดบทเรียนนี้เมื่อ

หมุน pot คุม ui.Bar บน ui.Scale + ตั้งเกณฑ์ด้วย ui.Spinbox + ui.Led บอกสถานะ + นิ้วเลื่อน CapSense คุม ui.Bar + แสดง raw/filtered สองเส้นเทียบกัน

แปลเป็นสิ่งที่ตรวจได้จริง

• [ ] หมุนลูกบิดแล้วแถบเดินตามได้ตลอดช่วง 0 ถึง 100 และตัวเลขบนไม้บรรทัดใต้แถบอ่านออกทุกขีด
• [ ] ค่าดิบ / เปอร์เซ็นต์ / โวลต์ ขึ้นครบและตรงกันเชิงตรรกะ (สุดขวา ≈ 65535 และ 100% ส่วนโวลต์ให้จดค่าที่อ่านได้จริงไว้เทียบกับมัลติมิเตอร์)
• [ ] กดปุ่มเพิ่ม/ลด แล้วเลขในช่องเกณฑ์เปลี่ยนตาม และหยุดที่ขอบพิสัย 10 กับ 95 เอง
• [ ] หมุนลูกบิดข้ามเกณฑ์แล้วไฟสลับกันติด ทีละดวงเท่านั้น ไม่ติดพร้อมกันสองดวง
• [ ] ลากนิ้วบนแถบสัมผัสแล้วแถบล่างเดินตามตำแหน่งนิ้ว และแตะปุ่มทองแดงแล้วไฟสองดวงติดถูกดวง (ไม่กลับด้าน)
• [ ] สองบรรทัดขวาล่างแสดงค่าดิบกับค่ากรองพร้อมกัน และเห็นชัดว่าบรรทัดค่ากรองนิ่งกว่า
• [ ] ตัวเลขบนจอเปลี่ยนวินาทีละครั้ง ไม่ใช่ห้าครั้งต่อวินาที (จ้องดูสิบวินาทีแล้วนับ)
• [ ] ทีมตอบได้ว่า ถ้าเปลี่ยน alpha เป็น 0.05 กับ 0.8 ผลต่างกันอย่างไร
• [ ] ถ่ายรูปหน้าจอตอนหมุนลูกบิดค้างไว้ แนบในบันทึกการเรียน

ข้อที่ยากที่สุดไม่ใช่ข้อที่โค้ดยาวที่สุด แต่คือข้อสุดท้ายที่ต้อง อธิบายพฤติกรรมได้

กับดักที่เจอบ่อย (1/3)

กับดักที่เจอบ่อย (2/3)

กับดักที่เจอบ่อย (3/3)

เจ็ดในยี่สิบสามข้อนี้ไม่ได้เกิดจากโค้ดผิด แต่เกิดจาก ลำดับการทำงานกับฮาร์ดแวร์ อีกสี่ข้อเกิดจาก ค่าที่ถูกหนีบเงียบ ๆ และแถวส่วนใหญ่ของตารางที่ 2 เกิดจาก การเข้าใจ widget ผิดตัว — ทั้งสามกลุ่มไม่มี error ให้เห็นสักบรรทัด

ลงมือทำ — เติมช่องว่างในไฟล์ฝึก

เปิด s05_pot_capsense.py มีช่องว่างให้เติม 6 จุด

# เติม: ema = dsp.EMA(alpha=0.2)
pass

while True:
    try:
        # เติม: pct = sensors.pot.percent()
        pass

        # เติม: slider = sensors.capsense.slider()
        pass
    except OSError:
        fresh = False

    # เติม: pot_bar.value(int(max(0, min(100, pct))))
    pass

    # เติม: ema_pct = ema.update(pct)
    pass

    # เติม: events = ui.poll()
    events = []
    pass

ลงมือทำ (ต่อ) — เติมทีละจุด รันทีละครั้ง แล้วดูจอ "ตื่น" ทีละส่วน

ไฟล์ฝึกตั้งค่าเริ่มต้นไว้ให้แล้ว (pct = 0.0, slider = 0, events = []) โปรแกรมจึง รันได้ตั้งแต่ยังไม่เติมอะไรเลย แต่ตัวเลขเปอร์เซ็นต์ แถบ และค่ากรองจะนิ่งสนิท (ค่าดิบกับโวลต์ขยับตั้งแต่แรก เพราะสองบรรทัดนั้นไม่มีช่องว่าง) ใช้ตรงนี้เป็นเครื่องมือ: เติมทีละจุด รันทีละครั้ง แล้วดูว่าจอ "ตื่น" ขึ้นทีละส่วน

หน้าจอทั้ง 33 ชิ้นเขียนไว้ให้ครบแล้ว ไม่ต้องแตะ งานของเราคือทำให้ค่าไหลเข้าไปในนั้น จุดที่ 6 คือจุดที่คนข้ามบ่อยที่สุด เพราะไฟล์รันได้อยู่แล้วโดยไม่มีมัน อาการที่ตามมาคือปุ่มเพิ่ม/ลดเกณฑ์กดไม่ติด ซึ่งไม่มี error ให้เห็นเลยสักบรรทัด

ตัวอย่างของบทเรียน 2.7–2.9 — สามไฟล์แรกทำในบทเรียนให้จบ ที่เหลือเปิดตามอาการ

ต้องทำในบทเรียน · เปิดตามลำดับนี้ ทั้งชุดราว 40 นาที

ตัวอย่างของบทเรียน 2.7–2.9 (ต่อ) — เปิดตามอาการ และอ่านเสริมนอกเวลา

ติดตรงไหน เปิดอันนี้

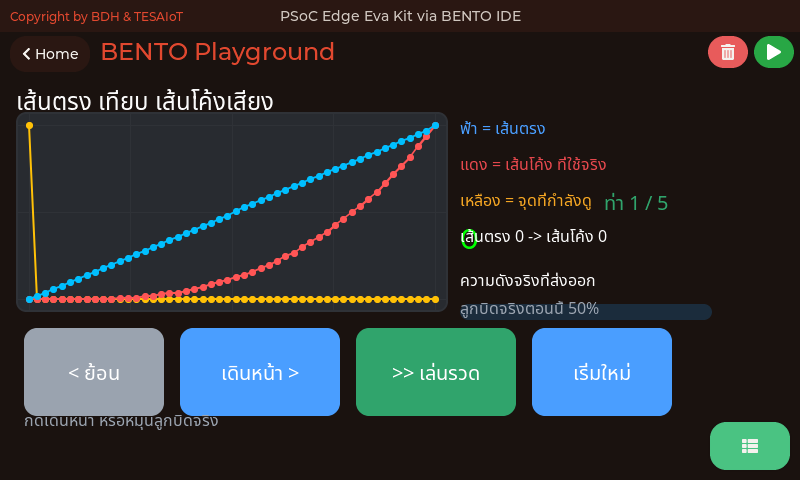

อ่านเสริมนอกเวลา — เรื่องนี้อยู่นอกเกณฑ์ผ่านของบทเรียน 2.7–2.9 แต่ตอบคำถามที่ทีมเสียงมักติด: 04_pot_taper_volume.py ครึ่งทางของลูกบิดไม่ใช่ครึ่งหนึ่งของความดังที่หูได้ยิน หูตอบสนองเป็นลอการิทึม การแมปตรง ๆ จึงรู้สึกว่าดังพรวดตั้งแต่ยังหมุนไม่ถึงไหน

โปรแกรมที่รันได้แต่ยังไม่ถูกต้อง ดีบักง่ายกว่าโปรแกรมที่รันไม่ขึ้นเสมอ

เชื่อมโยงรากฐาน — วันนี้เราแตะอะไรไปบ้าง

ฝั่งอิเล็กทรอนิกส์และการวัด
การแปลงอนาล็อกเป็นดิจิทัล · ความละเอียด (บิต) กับช่วงการวัด · แรงดันอ้างอิงและผลของมันต่อค่าที่อ่านได้ · การตรวจจับแบบ capacitive · แนวคิด baseline และการวัดแบบส่วนต่าง

ฝั่งการประมวลผลสัญญาณ
noise มาจากไหนและมีกี่ชั้น · ค่าเฉลี่ยถ่วงน้ำหนักแบบมีความจำ (EMA) · ตัวกลางแบบหน้าต่างเลื่อน (Median) · การแลกกันระหว่างความนิ่งกับความหน่วง

ฝั่ง Python และการออกแบบระบบ
ออบเจกต์ที่เก็บสถานะข้ามรอบลูป · keyword-only arguments · การตรวจขอบเขตค่าจากภายนอก · การออกแบบหน้าจอให้หนึ่งค่าเล่าได้หลายหน่วย

เรื่อง trade-off ระหว่าง "นิ่ง" กับ "ไว" จะกลับมาหาผู้เรียนอีกในบทเรียน 3.1–3.3 และ 3.4–3.6 แต่คราวนั้นข้อมูลจะมาจาก IMU

งานทำเอง 30% + สรุปบทเรียน

วันนี้เราได้:
อ่านค่าอนาล็อกจากลูกบิดครบสามหน่วยและอธิบายที่มาของแต่ละหน่วยได้ · เข้าใจว่า ADC ปัดค่าอย่างไรและทำไมบิตล่างถึงกระพริบ · อ่านปุ่มสัมผัสและแถบเลื่อนพร้อมรู้เรื่อง baseline · ใช้ dsp.EMA และ dsp.Median แล้วเห็นผลเทียบกันบนจอเดียว

การบ้านของทีม: เลือกทำ 1 ข้อจากสี่ข้อในสไลด์ถัดไป จดลงบันทึกการเรียน

ชุดบทเรียนถัดไป: เราจะเปลี่ยนจากลูกบิดที่มีคนหมุน ไปเป็นเซนเซอร์ที่วัดโลกจริง — sensors.bmi270.motion() กับ dsp.tilt() แล้วสร้างเครื่องวัดระดับดิจิทัลที่บอกองศาการเอียงของบอร์ดได้จริง ฟิลเตอร์ที่เรียนวันนี้จะได้ใช้ทันทีในชุดบทเรียนถัดไป

เก็บค่า alpha ที่ทีมชอบไว้ให้ดี ชุดบทเรียนถัดไปจะได้ไม่ต้องลองใหม่ตั้งแต่ศูนย์

เฉลย s05_pot_capsense.py — ส่วนที่หนึ่ง: ตั้งเวที

อ่านให้เข้าใจ แล้วพิมพ์เอง อย่าคัดลอกวาง

import ui
ui.screen()
import time
import sensors
import dsp

ui.clear()
time.sleep_ms(200)

COL_TEXT, COL_DIM = 0xE8EAED, 0x9AA3AF
COL_CARD = 0x171B22
COL_OK, COL_WARN, COL_BAD = 0x30A46C, 0xF5A623, 0xE5484D

TH_MIN, TH_MAX, TH_STEP = 10, 95, 5
th = 70              # เกณฑ์ตั้งต้น หน่วยเปอร์เซ็นต์

# ไม่มี sensors.init() ในไฟล์นี้ และไม่ควรมี (ทั้งสองบอร์ด)
try:
    sensors.pot.read()   # อุ่นเครื่อง รอบแรกหลังรีเซ็ตอาจต้องรอคอร์จอตอบ
except OSError:
    print("อ่านเซนเซอร์รอบแรกยังไม่ได้ - ลองใหม่ในลูป")

เฉลย — ส่วนที่หนึ่ง (ต่อ): ทำไมจานสีถึงเปลี่ยน

เฉลยรุ่นนี้เปลี่ยนจานสีทั้งชุด จากเดิมที่ให้ สีบอกหน่วย (เขียว = ค่าดิบ, ฟ้า = เปอร์เซ็นต์, เหลือง = โวลต์) มาเป็นจานสีของแผงควบคุมจริง ที่ สีบอกสถานะ เท่านั้น

เหตุผลไม่ใช่ความชอบ: สีเหลืองในหน้าจออุตสาหกรรมแปลว่า "เฝ้าระวัง" ตายตัว การเอาไปใช้กับบรรทัดโวลต์ที่ปกติดีทุกอย่าง คือการสอนให้ตาคนชินกับสีเตือน แล้ววันที่มันเตือนจริง จะไม่มีใครเห็น หน่วยของแต่ละบรรทัดบอกด้วย คำ ได้อยู่แล้ว ไม่ต้องยืมสีมาบอก

ค่าสีถูกตั้งเป็นค่าคงที่ชื่ออ่านรู้เรื่องไว้บนสุด ไม่ได้ใส่เลข 0x30A46C ลงไปกลางโค้ดตรง ๆ เพราะวันหนึ่งที่อยากเปลี่ยนธีมทั้งจอ เราจะแก้ที่เดียวจบ — ค่าทั้งชุดคือจานสีของหลักสูตร (พื้น 0x0E1116 · การ์ด 0x171B22 · ปุ่มรอง 0x3A4150 · ตัวหนังสือ 0xE8EAED · จาง 0x9AA3AF · ปกติ/เตือน/เสีย 0x30A46C 0xF5A623 0xE5484D) · การอุ่นเครื่องอยู่ใน try/except เพราะ OSError รอบแรกหลังรีเซ็ตเป็นเรื่องปกติทั้งสองบอร์ด ไม่ใช่ความผิดพลาด

เลขฐานสิบหกที่โผล่กลางโค้ดโดยไม่มีชื่อ คือหนี้ที่คนอ่านคนถัดไปต้องมาจ่าย

เฉลย — ส่วนที่สอง: วางหน้าจอสี่การ์ด รวม 33 ชิ้น

ui.Label("แผงคุมลูกบิดกับแถบสัมผัส", x=16, y=8, color=COL_TEXT, value=24)

# การ์ดบนซ้าย - ค่าที่วัดได้ พร้อมพิสัยของมันเอง
ui.Panel(x=12, y=40, w=468, h=200, color=COL_CARD, min=COL_DIM, max=12, value=1)
ui.Label("ลูกบิดเทียบพิสัย 0-100", x=28, y=48, color=COL_DIM, value=20)
pot_bar = ui.Bar(x=28, y=80, w=428, h=16, color=0x4A9EFF, min=0, max=100, value=0)
pot_scale = ui.Scale(x=28, y=92, w=428, h=44, color=COL_TEXT, min=0, max=100)
pot_scale.ticks(11, 2)
...
lbl_pct = ui.Label("0.0 %", x=28, y=180, color=COL_TEXT, value=28)
lbl_raw = ui.Label("ค่าดิบ 0", x=252, y=148, color=COL_DIM, value=16)
lbl_volt = ui.Label("โวลต์ 0.000 V", x=252, y=172, color=COL_DIM, value=16)

# การ์ดบนขวา - เกณฑ์ที่ผู้ใช้ตั้งเอง กับไฟสองดวง
ui.Panel(x=492, y=40, w=288, h=224, color=COL_CARD, min=COL_DIM, max=12, value=1)
...
sp_th = ui.Spinbox(x=508, y=76, w=256, h=88, color=COL_TEXT,
                   min=TH_MIN, max=TH_MAX, value=th)
sp_th.digits(2, 0)
btn_up = ui.Button("เพิ่ม", x=644, y=172, w=120, h=88, color=0x3A4150, value=16)
btn_dn = ui.Button("ลด", x=508, y=172, w=120, h=88, color=0x3A4150, value=16)
...
led_ok = ui.Led(x=492, y=304, w=48, h=48, color=COL_OK, value=1)
...
led_bad = ui.Led(x=492, y=348, w=48, h=48, color=COL_BAD, value=0)

เฉลย — ส่วนที่สอง (ต่อ): นับ widget และจองความกว้างไว้ตั้งแต่แรก

นับ widget ให้ครบทุกครั้งก่อนรัน: 33 ชิ้น เกินงบของคอร์ส 32 ไปหนึ่งชิ้น (ยังต่ำกว่าเพดานเฟิร์มแวร์ 64) งานต่อยอดจึงต้องเอาชิ้นเดิมออกก่อนเพิ่มชิ้นใหม่ · ข้อเสนอ (ไม่บังคับ): ชิ้นที่ตัดได้ก่อนคือป้ายนิ่ง "อัลฟา 0.2" ทั้งในไฟล์ฝึกและเฉลย เพราะเป็นข้อความตายตัวที่ซ้ำกับ dsp.EMA(alpha=0.2) ในโค้ด และจะแสดงค่าผิดทันทีที่ลองเปลี่ยน alpha ตัดแล้วเหลือ 32 พอดีงบ · ui.Panel สี่ใบไม่ได้มีไว้ให้สวย มันคือเส้นที่บอกตาว่า "ของกลุ่มนี้เกี่ยวกันนะ" หน้าจอที่ของทุกชิ้นลอยอยู่บนพื้นเดียวกันหมด คนดูต้องจัดกลุ่มเองด้วยสายตาทุกครั้งที่มอง

ทุกตัวถูกสร้างด้วยข้อความตั้งต้นที่มีรูปแบบเหมือนตอนมีค่าจริง เช่น "โวลต์ 0.000 V" ไม่ใช่ "..." เพราะการจองความกว้างไว้ตั้งแต่แรกทำให้ข้อความไม่กระตุกเวลาความยาวเปลี่ยน

ข้อควรรู้เรื่องความยาวข้อความ: คำสั่งสร้าง widget มีท่อกว้าง 95 ไบต์ ส่วน .text() กว้าง 126 ไบต์ เฟิร์มแวร์ 2026-08-20 ขึ้นไปส่งส่วนที่เกิน 95 ไบต์ซ้ำทาง .text() ให้เอง (modui.c) ป้ายจึงพาได้ 126 ไบต์ทั้งตอนสร้างและตอน .text() ตรงกับบทเรียน 1.2 ภาษาไทยตัวละ 3 ไบต์ แปลว่าราว 42 ตัวอักษร ยาวกว่านั้น ถูกตัดเงียบ ๆ ไม่มี error ให้เห็น · เฟิร์มแวร์รุ่นก่อนตัดที่ 95 ไบต์ (ราว 31 ตัวอักษรไทย) ตั้งแต่ตอนสร้าง ถ้าป้ายยาวขาดกลางคำ ให้ตั้งสั้นตอนสร้างแล้วเขียนเต็มด้วย .text()

ออกแบบหน้าจอโดยคิดถึง "ตอนมีค่าจริง" เสมอ ไม่ใช่ตอนที่ยังว่างเปล่า

เฉลย — ส่วนที่สาม: ลูปที่ทำงานจริง

ema = dsp.EMA(alpha=0.2)        # สร้างนอกลูป
last_sec = -1
while True:
    fresh = True
    try:
        raw = sensors.pot.read()
        volts = sensors.pot.voltage()
        pct = sensors.pot.percent()
        slider = sensors.capsense.slider()
        b0, b1 = sensors.capsense.buttons()
    except OSError:
        fresh = False
        b0, b1 = 0, 0

    pot_bar.value(int(max(0, min(100, pct))))
    touch_bar.value(max(0, min(100, slider)))
    ema_pct = ema.update(pct)

    over = ema_pct >= th            # หนึ่งดวงติดเท่านั้น
    led_ok.value(0 if over else 1)
    led_bad.value(1 if over else 0)
    led_b0.value(1 if b0 else 0)
    led_b1.value(1 if b1 else 0)

    for ev in ui.poll():
        if ev.get("type") != "clicked":
            continue
        if ev.get("handle") == btn_up.id():
            th = min(TH_MAX, th + TH_STEP)
            sp_th.value(th)
        elif ev.get("handle") == btn_dn.id():
            th = max(TH_MIN, th - TH_STEP)
            sp_th.value(th)

    sec = time.ticks_ms() // 1000   # ตัวเลขเปลี่ยนวินาทีละครั้ง
    if sec != last_sec:
        last_sec = sec
        lbl_pct.text("{:.1f} %".format(pct))
        lbl_raw.text("ค่าดิบ {}".format(raw))
        lbl_volt.text("โวลต์ {:.3f} V".format(volts))
        raw_line.text("ดิบ    {:.2f} %".format(pct))
        ema_line.text("กรอง  {:.2f} %".format(ema_pct))

    time.sleep_ms(200)

เฉลย — ส่วนที่สาม (ต่อ): try เดียว และเกณฑ์จากค่าที่กรองแล้ว

การอ่านทั้งห้าบรรทัดอยู่ใน try เดียวกันโดยตั้งใจ: ถ้ารอบนี้คอร์จอไม่ตอบ เราไม่อยากได้ครึ่งชุดเก่าครึ่งชุดใหม่ปนกันบนจอ ค่าทั้งหน้าจะเป็นชุดเดียวกันเสมอ และธง fresh จะไปบอกบรรทัดคุณภาพของค่าว่าตัวเลขที่เห็นตอนนี้เป็นของรอบก่อน

over = ema_pct >= th ใช้ค่าที่ กรองแล้ว ไม่ใช่ค่าดิบ ถ้าใช้ค่าดิบ ไฟจะกระพริบสลับดวงตอนค่าอยู่คาบเกี่ยวกับเกณฑ์พอดี ซึ่งเป็นอาการที่แผงควบคุมจริงเรียกว่า alarm chattering และเป็นเหตุผลหนึ่งที่คนหน้างานปิดเสียงเตือนทิ้ง

ลองแก้ alpha เป็น 0.05 แล้ว 0.8 ดู แล้วจ้องสองบรรทัดขวาล่างสิบวินาที — บทเรียนทั้งบทเรียนอยู่ในความต่างนั้น

เฉลย · ทำไมเรียงห้าท่าแบบนี้ ไม่ใช่สุ่มเรียง

ท่า 1 ตั้งจอ แล้วรอให้คอร์จอตอบ มาก่อน เพราะถ้าจอไม่ขึ้นหรือ sensors.pot.read() รอบอุ่นเครื่องยังขึ้น OSError ท่าที่เหลือไม่มีทางถูกต้องได้เลย

ท่า 2 ลูกบิดกับเกณฑ์ มาก่อน CapSense เพราะลูกบิดต่ออยู่กับ ADC ในชิปหลักโดยตรง ไม่ต้องพึ่งชิปตัวที่สองและไม่ต้องพึ่งบัส I2C — ถ้าท่านี้ผ่าน แปลว่าเส้นทาง sensor → Python → จอ ใช้ได้แล้วทั้งเส้น

ท่านี้พ่วง พิสัย (ui.Scale ใต้แถบ) กับ เกณฑ์ (ui.Spinbox และไฟสองดวง) ไว้ด้วยกัน เพราะมันคือคำถามเดียวกัน: ค่านี้เทียบกับอะไร — แยกไปคนละท่า ผู้เรียนจะจำได้แค่ว่า "มี widget อีกตัว" ไม่ใช่ว่า "ค่าที่วัดได้ห้ามอยู่ลำพัง"

ท่า 3 CapSense มาทีหลัง เพราะมันเพิ่มตัวแปรใหม่เข้ามาสองอย่าง (ชิป 4000T และบัส I2C) ถ้าพังตอนนี้ เรารู้ทันทีว่าพังที่ของใหม่ ไม่ใช่ที่ของเก่า

ท่า 4 ฟิลเตอร์กับบรรทัดคุณภาพของค่า ต้องมาหลังจากเห็นค่าดิบสั่นด้วยตาตัวเองแล้ว ไม่งั้นจะไม่มีวันรู้ว่ามันแก้ปัญหาอะไรให้ · สองอย่างนี้อยู่ท่าเดียวกันเพราะตอบคำถามเดียวกัน: "ตัวเลขที่เห็นเชื่อได้แค่ไหน"

ท่า 5 จังหวะลูป ปิดท้าย เพราะมันคือสิ่งที่ทำให้ทุกท่าข้างบนอยู่ร่วมกันได้อย่างเสถียรตลอดสิบนาที ไม่ใช่แค่สิบวินาทีแรก

เชื่อมจุดให้เห็นภาพ — วันนี้อยู่ตรงไหนของเส้นทาง

คำถามคิดต่อ: ถ้าต้องส่งค่าลูกบิดขึ้นคลาวด์ทุก 5 วินาที จะส่งค่าดิบหรือค่าที่กรองแล้ว · การส่งค่าที่กรองแล้วทำให้เราสูญเสียข้อมูลอะไรไปบ้าง · ถ้าปลายทางเป็นระบบแจ้งเตือน ความหน่วงจากฟิลเตอร์มีราคาเท่าไร

ใช้จริงที่ไหน — สี่มุมของงานอนาล็อกในสนามจริง

ทั้งสี่มุมนี้ใช้ความรู้ชุดเดียวกับที่เพิ่งเขียนไป ต่างกันแค่ว่าค่าที่ผิดพลาดไปหนึ่งเปอร์เซ็นต์ ราคาของมันแพงแค่ไหน

ต่อยอด — คิดต่อเอง (เลือกทำ 1 ข้อ)

ข้อ 1 · สนามทดลองค่า alpha — ทำสามบรรทัดเทียบกัน: RAW, EMA(0.05), EMA(0.5) บนจอเดียว หมุนเร็ว ๆ แล้วปล่อยนิ่ง จดว่าแต่ละเส้นตามทันต่างกันกี่วินาที

ข้อ 2 · Median ปะทะ spike — ใส่ dsp.Median(window=5) เพิ่มอีกบรรทัด แล้วจงใจสร้าง spike ด้วยการเคาะบอร์ด บันทึกว่า EMA กับ Median รับมือต่างกันอย่างไร

ข้อ 3 · ลูกบิดสั่งไฟจริง — ใช้ gpio.led() จากบทเรียน 2.1–2.3 คู่กับค่าเปอร์เซ็นต์: ยิ่งหมุนมากยิ่งติดหลายดวง — แบ่ง 0-100 % เป็นช่วงเท่ากันตาม gpio.num_leds() (Eva 3 ดวง = ดวงละ 33 % · Dev Kit 5 ดวง = ดวงละ 20 %) ไม่พิมพ์ 3 ตายตัว · กันกะพริบตรงรอยต่อด้วยช่วงเผื่อ ไม่ใช่จุดเดียว · ดวงที่ต้องเป็นสีให้หาตามชื่อใน gpio.board_info()["led_names"] แบบ led_named() ใน 01_imu_vibration_monitor.py

ข้อ 4 · ปุ่มสัมผัสสลับหน้าที่จอ — BTN0 สลับหน่วยของเกจ · BTN1 เปิด-ปิดฟิลเตอร์ · ตรวจขอบขาขึ้นแบบบทเรียน 2.1–2.3 กันแตะครั้งเดียวสลับหลายรอบ

เขียนคำตอบลงบันทึกการเรียน แล้วเอามาเล่าให้เพื่อนฟังต้นชุดบทเรียนถัดไป

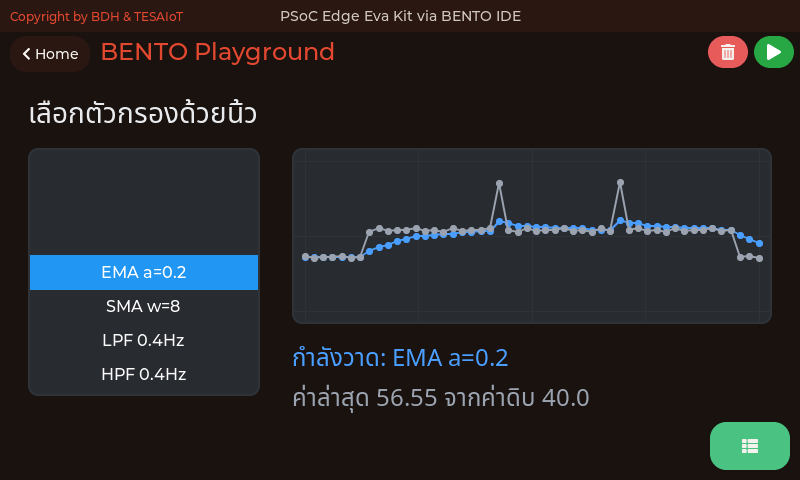

เลือกด้วยนิ้ว ไม่ใช่กดวน — ui.Roller

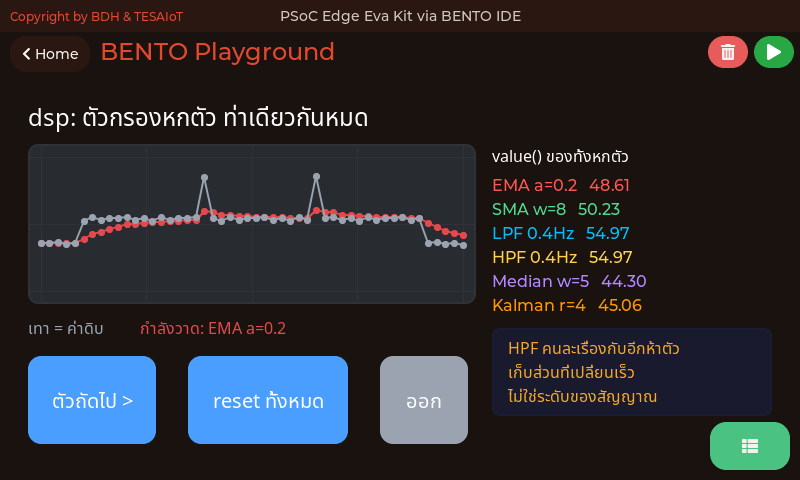

ชุดบทเรียนนี้มีตัวกรองหกตัวให้เลือก และวิธีเลือกก็เป็นบทเรียนของมันเอง — 08_six_filters_one_signal.py ใช้ปุ่ม "ตัวถัดไป" ซึ่งแปลว่าจะไปดู Kalman ต้องกดห้าครั้ง และตลอดเวลานั้นไม่มีใครเห็นว่ามีอะไรให้เลือกบ้าง

ui.Roller (ต่อ) — ใช้ที่ไหน และสองเรื่องที่วัดมาแล้ว

ในงานจริงมันคือ widget ของ "ทางเลือกที่มีจำกัดและรู้ล่วงหน้า" — โหมดเครื่อง ช่วงพิสัยของหัววัด กะการทำงาน ปลายทางที่จะส่งข้อมูล ทั้งหมดนี้เป็นชุดที่ปิดแล้ว ไม่ใช่ของที่ผู้ใช้พิมพ์เอง

สองเรื่องที่วัดมาแล้วและต้องรู้ก่อนใช้

• value= ตอนสร้างทำสองหน้าที่พร้อมกัน คือ บรรทัดที่เลือก และ ขนาดฟอนต์ไทย (ui_widget_mgr.c ส่ง cfg->init_val เข้า ui_apply_content_font() ตัวเดียวกัน) ตั้ง value=24 เพราะอยากได้ตัวหนังสือขนาด 24 จะได้บรรทัดที่ 24 แถมมาด้วย — ไฟล์ตัวอย่างจึงไม่ตั้ง value= เลย แล้วสั่งเลือกด้วย .value(n) ทีหลัง
• .prop(ui.PROP_VISIBLE_ROWS, n) เขียนทับความสูงที่ตั้งไว้ด้วย h= และคำนวณจากฟอนต์ธีม ไม่ใช่ฟอนต์ไทยที่วงล้อใช้จริง วัดบนตัวจำลอง: ขอ 5 บรรทัด ได้กล่องเตี้ยลงจนเห็นจริง 3 บรรทัด — เลือกอย่างใดอย่างหนึ่ง อย่าสั่งทั้งสองทาง

จุดที่ต้องมองตอนตรวจภาษาไทย — ดูที่แถบสีเน้น ไม่ใช่ที่บรรทัดอื่น เพราะ LVGL วาดบรรทัดที่เลือกจากส่วน LV_PART_SELECTED คนละส่วนกับบรรทัดที่เหลือ ตั้งฟอนต์ไทยที่ MAIN อย่างเดียวจะได้ตัวอักษรทุกบรรทัดยกเว้นบรรทัดที่เลือก

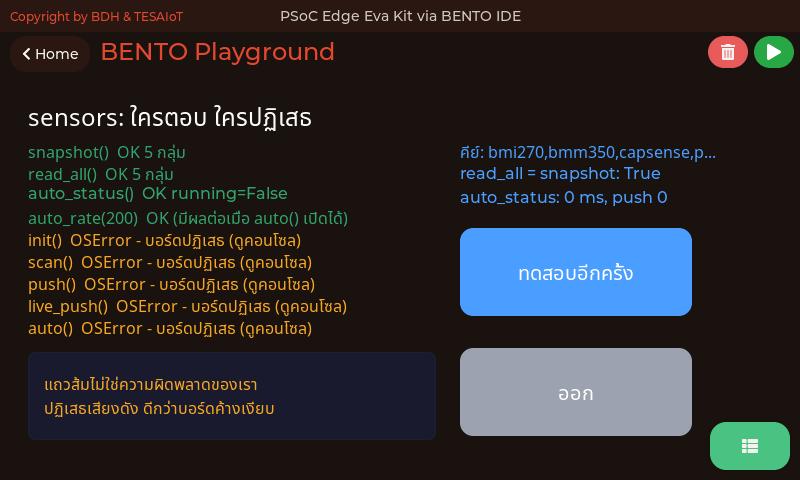

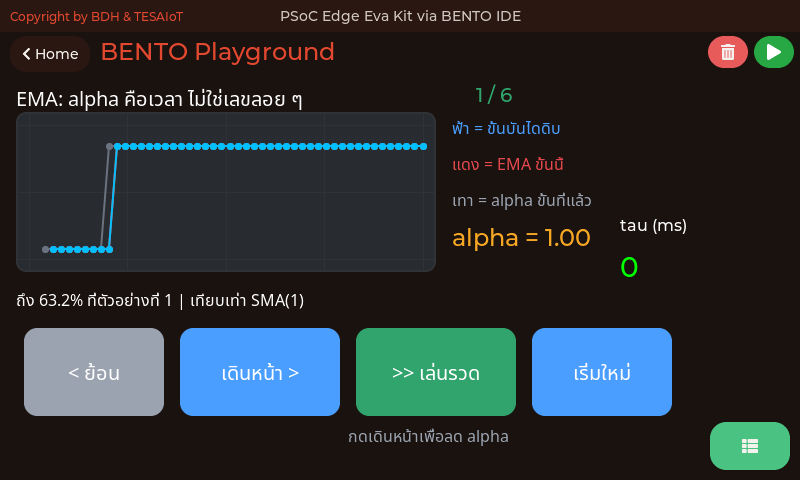

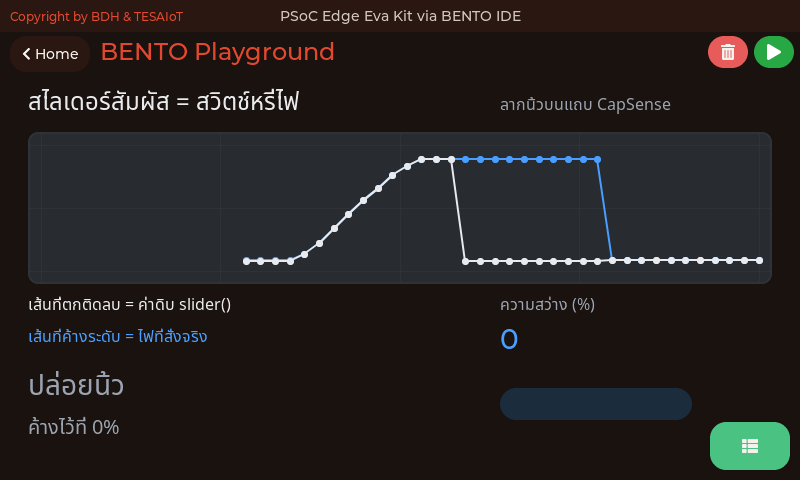

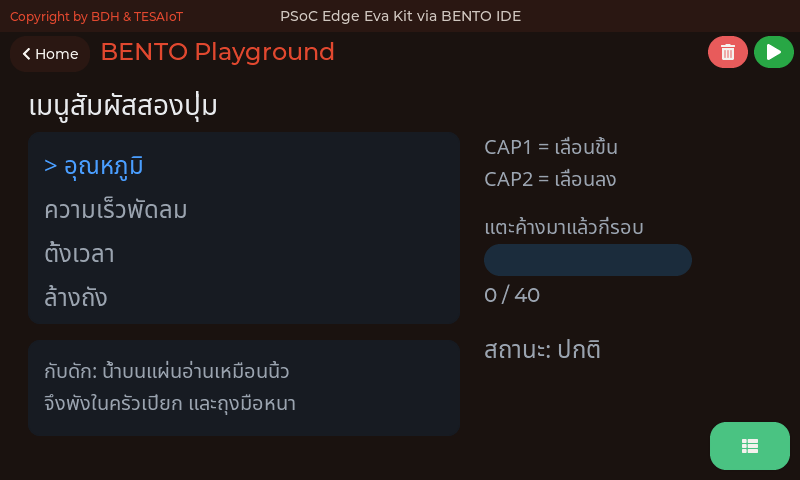

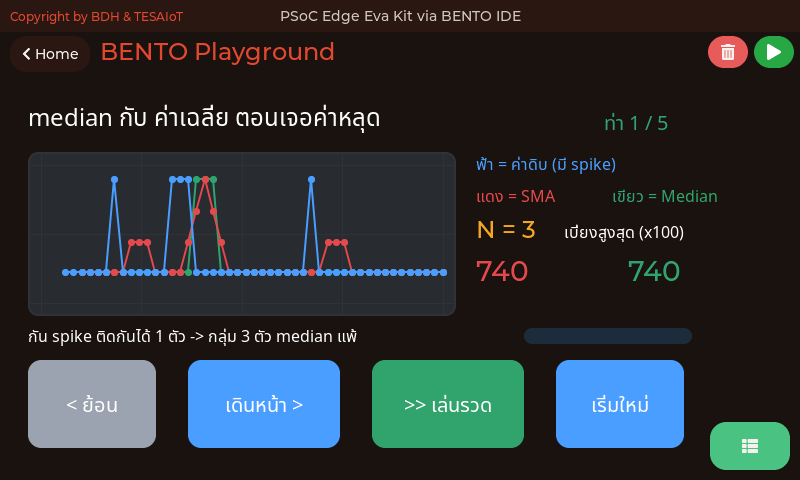

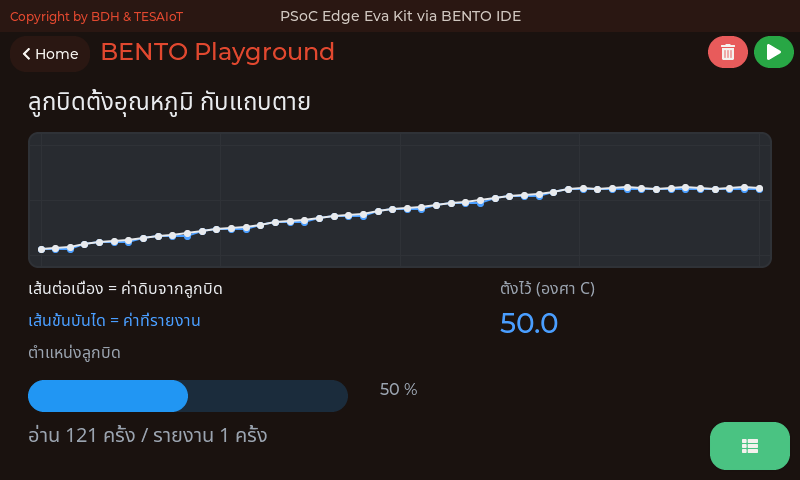

หน้าจอของทุกไฟล์ในชุดบทเรียนนี้ (1/3)

หน้าจอของทุกไฟล์ในชุดบทเรียนนี้ (2/3)

หน้าจอของทุกไฟล์ในชุดบทเรียนนี้ (3/3)

อ้างอิงและเครดิต

ทุกตัวเลขบนสไลด์ชุดนี้สืบกลับไปที่เอกสารต้นทางหรือซอร์สโค้ดได้ ยกเว้นข้อที่เขียนกำกับไว้ว่ายังต้องวัด

หมายเหตุผู้สอน — ตัวอย่างโค้ด และข้อที่ยังไม่ลงตัว

ข้อที่เขียนกำกับว่ายังต้องวัด ให้วัดก่อนขึ้นสอน แล้วค่อยเขียนตัวเลขลงสไลด์
