บทเรียน 2.8 — กรองสัญญาณ: EMA กับ Median แล้วแกะโค้ดเกจ

ทำไมค่าดิบถึงสั่น ทั้งที่ไม่มีใครแตะ

สาเหตุมีจริงและซ้อนกันหลายชั้น ไม่ใช่เรื่องลึกลับ

ชั้นไฟฟ้า — สายทุกเส้นรับสัญญาณรบกวนจากวงจรข้างเคียง จอที่กำลังรีเฟรช และ WiFi ที่กำลังส่ง ล้วนเหวี่ยงแรงดันระดับมิลลิโวลต์เข้ามาได้

ชั้นตัวอุปกรณ์เอง — ลูกบิดคือแผ่นตัวต้านทานที่มีหน้าสัมผัสถูตัวมันเอง ความต้านทานตรงจุดสัมผัสไม่ได้นิ่ง 100%

ชั้นการปัดขั้น — ถ้าแรงดันจริงตกอยู่ กึ่งกลาง ระหว่างสองขั้นบันได ADC จะปัดขึ้นบ้างลงบ้างสลับกันไป บิตล่างสุดจึงกระพริบตลอดเวลา

การสั่นระดับบิตล่างเป็น ปกติของทุกระบบวัด สิ่งที่วิศวกรทำไม่ใช่กำจัดมัน แต่คือตัดสินใจว่ายอมรับได้แค่ไหน

dsp.EMA — ค่าเฉลี่ยที่จำอดีตแบบจาง ๆ

import dsp
ema = dsp.EMA(alpha=0.2)   # keyword-only — dsp.EMA(0.2) ขึ้น TypeError
smooth = ema.update(pct)   # ป้อนค่าใหม่ ได้ค่ากรองแล้ว
ema.value()                # ขอค่าล่าสุดซ้ำ ไม่ป้อนอะไรเข้าไป
ema.reset()                # ล้างความจำ รอบหน้าเริ่มนับหนึ่งใหม่
dsp.EMA()                  # ไม่ใส่ alpha ได้ ค่าตั้งต้นคือ 0.1 ไม่ใช่ 0.5

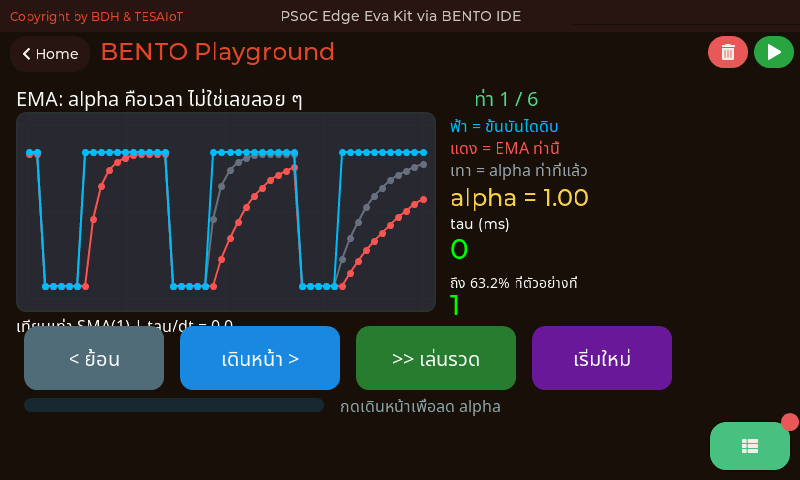

dsp.EMA — alpha คือ "ความรู้สึก" และไฟล์ที่แปลงมันเป็นวินาที

EMA ใช้หน่วยความจำแค่ตัวเลขเดียว จึงเป็นฟิลเตอร์ที่ระบบฝังตัวเล็ก ๆ เลือกใช้บ่อยที่สุด

dsp.Median — คนละหน้าที่กับ EMA อย่าสับสน

med = dsp.Median(window=5)    # window เป็น keyword-only เช่นเดียวกัน
clean = med.update(raw)       # เก็บ 5 ค่าล่าสุด เรียงลำดับ แล้วคืนค่าตรงกลาง
dsp.Median(window=4)          # ขอ 4 ได้ 5 — มันบังคับเป็นเลขคี่ให้เงียบ ๆ
dsp.Median(window=99)         # ขอ 99 ได้ 15 — เพดานคือ 15 พื้นคือ 3

หนีบค่าเงียบ ๆ ไม่มี error เพราะบัฟเฟอร์ข้างในเป็นอาเรย์ขนาดคงที่ในภาษา C · ต้องเป็นเลขคี่เพราะ "ตัวกลาง" ของจำนวนคู่ไม่มีตัวเดียว · พิมพ์ print(med) แล้วมันบอกค่าที่ได้จริงมาให้ ไม่ต้องเดา

dsp.Median — คิดให้ดูจริง ๆ แล้วเทียบกับ EMA

ใช้ร่วมกันได้: Median เก็บกวาด spike ก่อน แล้วส่งต่อให้ EMA · เลือกฟิลเตอร์จาก หน้าตาของ noise ไม่ใช่จากชื่อ

แผนที่โมดูล dsp ทั้งโมดูล (1/3) — 8 คลาส 8 ฟังก์ชัน ใช้ได้ครบทุกตัวทั้งสองบอร์ด

บทเรียน 1.1–1.3 เราเรียก dsp.EMA dsp.Median และ dsp.tilt ไปแล้วอย่างละครั้ง ที่ 13_raw_and_filtered.py — สามชื่อจากสิบหก นี่คืออีกสิบสามชื่อที่เหลือ

คลาส — สร้างครั้งเดียวนอกลูป เพราะทุกตัวมีความจำ ทุกตัวมี .update() และ .reset()

แผนที่โมดูล dsp ทั้งโมดูล (2/3) — 8 ฟังก์ชัน ไม่มีความจำ เรียกตรงได้เลย

สองแถวล่างเพิ่มเข้าโมดูลเมื่อ 2026-08-20 — firmware รุ่นก่อนหน้ายังไม่มี ใช้ในห้องต้องแฟลชรุ่นนั้นขึ้นไป

แผนที่โมดูล dsp ทั้งโมดูล (3/3) — สี่ฟังก์ชันอ้างอิง และกฎ "ป้อนทีละค่า"

สี่ฟังก์ชันอ้างอิง (altitude dew_point heat_index comfort_zone) เป็นคณิตศาสตร์ล้วน เรียกได้ปกติทุกเมื่อ แต่ Eva Kit ไม่มี DPS368 (ความดัน) และไม่มี SHT40 (อุณหภูมิ/ความชื้น) จึง ไม่มีแหล่งข้อมูลบนบอร์ดให้ป้อน ป้อนตัวเลขที่พิมพ์เองหรือรับมาจากเครือข่ายได้ · Dev Kit มีชิปทั้งสองตัว (sensors.dps368 / sensors.sht40) จึงป้อนค่าจริงเข้าสี่ฟังก์ชันนี้ได้ — แต่ทั้งสี่ตัวยังอยู่ในตารางในฐานะแถวอ้างอิง ไม่ใช่งานลงมือของชุดบทเรียนนี้ ไม่ว่าบอร์ดไหน

ตัวกรองทุกตัวรับทีละค่า ป้อนทีละตัวอย่าง — ใครมาจาก numpy ต้องเปลี่ยนวิธีคิดตรงนี้ก่อน · ข้อยกเว้นเดียวของโมดูลคือคู่ fft_mag กับ s16 ในตารางก่อนหน้า ที่รับทั้งชุด เพราะสเปกตรัมคำนวณจากตัวอย่างทั้งก้อนพร้อมกัน — บทเรียน 3.4–3.6 ได้ใช้จริง

อีกสี่ตัวกรองที่ยังไม่ได้ลอง — และแต่ละตัวเก่งคนละเรื่อง

LPF กับ EMA เป็นสมการเดียวกัน ต่างแค่ทางเข้า — LPF คำนวณ $\alpha = \dfrac{\Delta t}{RC+\Delta t}$ ให้จากค่า cutoff และ fs ที่เราบอก ส่วน EMA ให้เราใส่ $\alpha$ เอง เลือกทางไหนก็ได้ แต่ ถ้าบอก fs=100 ทั้งที่ลูปเดินจริงที่ 5 Hz ตัวเลข cutoff ที่ตั้งไว้จะไม่เป็นความจริงเลย

HPF คืน 0.0 เสมอในรอบแรก ไม่ใช่บั๊ก — มันตอบว่า "เปลี่ยนไปเท่าไร" และรอบแรกยังไม่มีค่าก่อนหน้าให้ลบ · Kalman1D ที่ r สูงแปลว่าไม่ค่อยเชื่อเซนเซอร์ จึงนิ่งมากแต่ตามช้า ส่วน q สูงแปลว่าคิดว่าโลกเปลี่ยนเร็ว จึงไวขึ้น

ลงมือ: 08_six_filters_one_signal.py ป้อนสัญญาณเส้นเดียวกันเข้าทั้งหกตัวพร้อมกัน แล้วโชว์ .value() ของทุกตัวเรียงกัน — สัญญาณสร้างเองในไฟล์ จึงรันซ้ำได้ผลเดิมทุกครั้ง เถียงกันด้วยตัวเลขได้

เกร็ด: ฟิลเตอร์ตัวนี้เคยเป็นตัวต้านทานกับตัวเก็บประจุ

โมดูล dsp บนบอร์ดนี้มี dsp.LPF(cutoff=, fs=) ที่คำนวณ $\alpha$ จากสูตรนี้ให้เลย — พูดง่าย ๆ คือ LPF กับ EMA เป็นตัวเดียวกัน ต่างกันแค่เราตั้งค่าด้วยความถี่ตัดหรือด้วยน้ำหนักโดยตรง

เชื่อมกับวันนี้: ตอนที่ผู้เรียนปรับ alpha แล้วรู้สึกว่า "หน่วงขึ้น" นั่นคือการหมุนลูกบิดเสมือนของตัวเก็บประจุที่ไม่มีอยู่จริง วิศวกรรุ่นก่อนต้องบัดกรีเปลี่ยนตัว C เพื่อทำสิ่งเดียวกับที่เราแก้ตัวเลขบรรทัดเดียว

เรื่องที่เราให้ 70% ผู้เรียนเขียน 30%

สิ่งที่เฟิร์มแวร์ทำให้แล้ว (70%)
ตั้งค่า SAR ADC และอ่านค่าจากขาลูกบิด (Eva: P15[1] · Dev Kit: VR1 บนฐาน) · สเกลค่า 12 บิตที่วัดได้ให้เป็นช่วง 0-65535 และคิดเปอร์เซ็นต์/โวลต์ให้ · คุย I2C กับชิป 4000T และหักลบ baseline ให้เรียบร้อย · ฟิลเตอร์ทั้งชุดใน dsp เขียนเป็นภาษา C มาแล้ว · การวาดทุกอย่างบนจอ

สิ่งที่เป็นงานของเรา (30%)
เลือกว่าจะแสดงค่าไหนด้วย widget อะไร · ตั้งค่า alpha ให้เหมาะกับงาน · จัดจังหวะลูปให้จอตามทันและเซนเซอร์ไม่ถูกอ่านถี่เกินจำเป็น · ตัดสินใจว่าค่าที่เห็นเชื่อถือได้หรือยัง

โจทย์ของวิศวกรวันนี้ไม่ใช่ "เขียนฟิลเตอร์" แต่คือ เลือกฟิลเตอร์และปกป้องตัวเลือกนั้นได้

แกะโค้ดจริง — ท่าที่ 1 ตั้งจอ แล้วรอให้เซนเซอร์ตอบ

import ui
ui.screen()          # ล้าง widget เดิมทั้งหมด เริ่มจากจอว่างที่รู้แน่
import time
import sensors
import dsp

ui.clear()
time.sleep_ms(200)
...
# ไม่มี sensors.init() ทั้งสองบอร์ด (Eva: ขึ้น OSError / Dev Kit: ไม่จำเป็น)
try:
    sensors.pot.read()       # อุ่นเครื่อง รอบแรกหลังรีเซ็ตอาจต้องรอคอร์จอตอบ
except OSError:
    print("อ่านเซนเซอร์รอบแรกยังไม่ได้ - ลองใหม่ในลูป")

ui.screen() มาก่อนเสมอ เพราะการใช้ ui.* ครั้งแรกจะสั่งหยุด sensor auto-task ของเฟิร์มแวร์ หลังจากนี้ เราต้องอ่านค่าเองทุกรอบในลูป · อุ่นเครื่องใน try/except เพราะรอบแรกหลังรีเซ็ตอาจต้องรอ (Eva วัดได้ถึง 16 วินาที) ยังไม่ตอบก็พิมพ์บอกแล้วลองใหม่ในลูป

บน Eva Kit บัส I2C ของเซนเซอร์เป็นของคอร์จอ (CM55) sensors.init()/scan() จึงถูก ปฏิเสธด้วย OSError (ขับบัสจากสองคอร์เคยทำให้บอร์ดค้างถาวร) · บน Dev Kit สองคำสั่งนั้นผ่าน เพราะบัส I2C ของ IMU เป็นของ CM33 เอง แต่เฟิร์มแวร์ปลุกให้ตั้งแต่บูต โค้ดของคอร์สจึง ไม่เรียกทั้งสองบอร์ด

เส้นทางของค่า — Eva: ทุกตัวมาจาก snapshot ของ CM55 · Dev Kit: pot.read() อ่าน SAR ตรง (ลูกบิดไม่อยู่บนบัส) IMU อ่านสดจาก CM33 ส่วนแถบสัมผัส 4000T และช่อง pot ใน snapshot() มาจากคอร์จอทุก 200 ms

แกะโค้ดจริง — ท่าที่ 2 ค่าที่วัดได้ ต้องมาพร้อมพิสัยและเกณฑ์

pot_bar = ui.Bar(x=28, y=80, w=428, h=16, color=0x4A9EFF, min=0, max=100, value=0)
pot_scale = ui.Scale(x=28, y=92, w=428, h=44, color=COL_TEXT, min=0, max=100)
pot_scale.ticks(11, 2)      # 11 ขีด ใส่เลขทุกขีดที่สอง
...
lbl_pct = ui.Label("0.0 %", x=28, y=180, color=COL_TEXT, value=28)
...
sp_th = ui.Spinbox(x=508, y=76, w=256, h=88, color=COL_TEXT,
                   min=TH_MIN, max=TH_MAX, value=th)
sp_th.digits(2, 0)          # ไม่บอกจะเห็น 0070
btn_up = ui.Button("เพิ่ม", x=644, y=172, w=120, h=88, color=0x3A4150, value=16)
btn_dn = ui.Button("ลด", x=508, y=172, w=120, h=88, color=0x3A4150, value=16)
...
led_ok = ui.Led(x=492, y=304, w=48, h=48, color=COL_OK, value=1)
...
led_bad = ui.Led(x=492, y=348, w=48, h=48, color=COL_BAD, value=0)

ตัวเลข 55.4 % ลอย ๆ ตอบไม่ได้ว่าสูงหรือต่ำ ui.Scale คือไม้บรรทัดที่พาพิสัยมาอยู่บนจอด้วยกัน และเพราะเป็นไม้บรรทัด มันจึง ไม่รับ .value() ตัวที่ขยับคือ ui.Bar ที่วางทับ (หน้าปัดวงกลมมีเข็มจริง — บทเรียน 3.1–3.3) · .ticks(ทั้งหมด, ใส่เลขทุกกี่ขีด) คุมความหนาแน่น ที่นี่ 11 ขีดใส่เลขทุกขีดที่สอง ได้ 0 20 40 60 80 100 พอดี

แกะโค้ดจริง — ท่าที่ 2 (ต่อ) เกณฑ์ที่ผู้ใช้ตั้งเอง และไฟที่หรี่ ไม่ใช่หาย

เกณฑ์เตือนไม่ควรเป็นค่าคงที่ในโค้ด คนหน้างานคือคนรู้ว่างานนี้ยอมได้แค่ไหน ui.Spinbox หนีบค่าในพิสัยให้เอง แต่บนจอสัมผัส spinbox เปล่า ๆ นิ้วเปลี่ยนค่าไม่ได้ ตัวที่เพิ่มลดค่าจริงคือ ui.Button สองปุ่มข้าง ๆ (สูง 88 px ตามขนาดเป้าสัมผัสของหลักสูตร)

ไฟสองดวงแทนสถานะด้วยสีตัวอักษร เพราะไฟมี รูปทรงและความสว่าง ถ่ายจอขาวดำแล้วยังแยกออก และ .value(0) คือ หรี่ ไม่ใช่หาย โดยตั้งใจ · จำกฎบทเรียน 2.4–2.6: value= ของ ui.Label คือ ขนาดฟอนต์ ส่วน Bar/Scale ใช้ min/max เป็นพิสัยจริง — ตัวอย่างประกอบที่ 09_scale_led_spinbox.py

ค่าดิบกับโวลต์ยังอยู่ครบ แต่ลดเป็นบรรทัดกำกับ เพราะคนเดินมาดูจอถามคำถามเดียวก่อน: ตอนนี้สูงเกินหรือยัง

แกะโค้ดจริง — ท่าที่ 3 แถบเลื่อนสัมผัสและไฟสองดวง

touch_bar = ui.Bar(x=28, y=284, w=428, h=16, color=0x4A9EFF, min=0, max=100, value=0)
touch_scale = ui.Scale(x=28, y=300, w=428, h=40, color=COL_TEXT, min=0, max=100)
touch_scale.ticks(11, 2)
...
led_b0 = ui.Led(x=28, y=344, w=48, h=48, color=COL_OK, value=0)
...
led_b1 = ui.Led(x=160, y=344, w=48, h=48, color=COL_OK, value=0)
...
        slider = sensors.capsense.slider()    # 0 - 100 อยู่แล้ว ไม่ต้องแปลงหน่วย
        b0, b1 = sensors.capsense.buttons()   # คืน tuple สองช่อง แกะพร้อมกันได้เลย
...
    touch_bar.value(max(0, min(100, slider)))
...
    led_b0.value(1 if b0 else 0)
    led_b1.value(1 if b1 else 0)

ui.Bar ไม่รับการแตะและไม่ส่ง event มันเป็น จอแสดงผลอย่างเดียว ซึ่งตรงกับที่ต้องการพอดี เพราะตัวสั่งงานคือนิ้วบนแถบทองแดง ไม่ใช่นิ้วบนกระจก และไม้บรรทัดชุดเดิมถูกใช้ซ้ำด้วยเหตุผลเดียวกับการ์ดบน: 62 ไม่มีความหมายจนกว่าจะรู้ว่าเต็มสเกลคือเท่าไร

สถานะปุ่มทองแดงเคยเขียนเป็นข้อความ BTN0 ON BTN1 - ซึ่ง ไม่ผ่านการทดสอบขาวดำ — เป็นเกรย์สเกลแล้ว ON สีม่วงกับขีดสีเทาแยกกันไม่ออก ไฟสองดวงแยกออกทันทีเพราะดวงที่ติดสว่างกว่าดวงที่หรี่

ครอบด้วย max(0, min(100, ...)) ไม่ใช่เพราะไม่เชื่อไดรเวอร์ แต่ถ้าชิป 4000T ไม่พร้อม ไบต์ที่ได้อาจเป็น 255 การครอบทำให้จอยังแสดงผลได้แทนที่จะพังทั้งหน้า

ค่าที่มาจากภายนอกโปรแกรมเราเสมอ ๆ ควรถูก ตรวจขอบเขตก่อนใช้ นี่คือนิสัยที่ติดตัวไปทุกภาษา

แกะโค้ดจริง — ท่าที่ 4 เทียบค่าดิบกับค่ากรองแล้ว และบอกคุณภาพของค่า

lbl_health = ui.Label("อ่านค่าปกติ", x=292, y=364, color=COL_TEXT, value=16)
...
ema = dsp.EMA(alpha=0.2)   # สร้างครั้งเดียว นอกลูป
...
    ema_pct = ema.update(pct)         # ป้อนค่าใหม่ ได้ค่าที่กรองแล้วกลับมาทันที
...
        raw_line.text("ดิบ    {:.2f} %".format(pct))
        ema_line.text("กรอง  {:.2f} %".format(ema_pct))
...
        if not fresh:                 # รอบนี้อ่านเซนเซอร์ไม่ได้
            lbl_health.color(COL_WARN)
            health = "ค่าค้าง - เลขคือค่าล่าสุด"
...
    lbl_health.text(health)           # นอกประตูหนึ่งวินาที - ส่งซ้ำทุกรอบโดยตั้งใจ

จุดที่พลาดบ่อยที่สุดคือ เผลอสร้างฟิลเตอร์ไว้ในลูป — ทุกรอบได้ฟิลเตอร์ใหม่ที่ความจำว่าง ค่าที่ออกมาเท่าค่าดิบเป๊ะ แล้วสรุปผิดว่า "ฟิลเตอร์ไม่ทำงาน" · ทศนิยมสองตำแหน่งทั้งสองบรรทัดเป็นเรื่องจงใจ ปัดเหลือจำนวนเต็มเมื่อไร ความสั่นถูกซ่อน บทเรียนทั้งบทเรียนหายไปด้วย

แกะโค้ดจริง — ท่าที่ 4 (ต่อ) บรรทัดคุณภาพของค่า และประตูหนึ่งวินาที

บรรทัด คุณภาพของค่า แก้ปัญหาที่ไม่มีใครเห็นจนกว่าจะเกิด: อ่านรอบนี้ขึ้น OSError โปรแกรมใช้ค่าเดิมต่อ จอจึงยังโชว์ตัวเลขสวยงามทั้งที่ไม่มีค่าใหม่แล้ว ค่าที่ค้างจึงต้องเขียนกำกับว่าไม่ใช่ค่าปัจจุบัน · สังเกตลำดับ ตั้งสีก่อน แล้วค่อยเขียนข้อความ — สองคำสั่งข้ามคอร์คนละครั้ง สลับกันจะมีเสี้ยววินาทีที่ข้อความใหม่ใส่สีของสถานะเก่า

lbl_health.text(health) อยู่ นอก ประตูหนึ่งวินาทีโดยตั้งใจ — ฝั่งจออยู่ โหมดเร็ว ต่อไปอีก 500 ms ทุกครั้งที่ได้คำสั่งเขียนข้อความ แต่ .value() ของแถบกับไฟ ไม่ปลุก โหมดนั้น ลูปที่มีแต่แถบกับไฟจึงถอยไปโหมดช้า ภาพกระตุก · ข้อความเท่าเดิมเฟิร์มแวร์ไม่วาดซ้ำ เราจ่ายแค่ค่าส่ง

อยากเห็นฟิลเตอร์ทำงาน ต้อง แสดงคู่กันบนจอเดียว ถ้าดูทีละอันจะไม่มีวันรู้ว่ามันช่วยจริงหรือแค่รู้สึกไปเอง

แกะโค้ดจริง — ท่าที่ 5 ลูปหลักและจังหวะที่ปลอดภัย

while True:
    fresh = True
    try:
        raw   = sensors.pot.read()
        volts = sensors.pot.voltage()
        pct   = sensors.pot.percent()
        slider = sensors.capsense.slider()
        b0, b1 = sensors.capsense.buttons()
    except OSError:
        fresh = False        # ใช้ค่าเดิมต่อ แต่ต้องบอกคนดู
        b0, b1 = 0, 0

    pot_bar.value(int(max(0, min(100, pct))))
    # ... ไฟกับแถบอัปเดตทุกรอบ ...

    for ev in ui.poll():     # ต้องมีทุกรอบ ปุ่มถึงจะกดติด
        ...

    sec = time.ticks_ms() // 1000
    if sec != last_sec:      # ตัวเลขเปลี่ยนวินาทีละครั้ง
        last_sec = sec
        lbl_pct.text("{:.1f} %".format(pct))

    time.sleep_ms(200)   # จังหวะที่ผ่านการทดสอบ

แกะโค้ดจริง — ท่าที่ 5 (ต่อ) ทำไม 200 ms และทำไมตัวเลขเดินช้ากว่าแถบ

ui.poll() มีหน้าที่มากกว่ารับ event จากการแตะจอ มันคือจังหวะที่ฝั่ง Python เปิดโอกาสให้ระบบ UI จัดการคิวของตัวเอง ถ้าไม่เรียก widget บางตัวจะถูกซ่อนไว้นานถึงสองวินาที ชุดบทเรียนนี้ใช้ event แค่ปุ่มเพิ่ม/ลดเกณฑ์ แต่ต่อให้ไม่มี event เลยก็ยังต้องเรียกทุกรอบอยู่ดี

ทำไม 200 ms ไม่ใช่ 20 ms — เพราะลูปที่เร็วเกินไปจะยิงคำสั่งวาดข้ามคอร์ถี่กว่าที่ CM55 วาดทัน เฟรมส่วนเกินจะถูกทิ้งเงียบ ๆ ไม่มี error ให้เห็น ผลคือจอกระตุกโดยที่โค้ดดู "ถูกต้อง" ทุกบรรทัด

อีกมุมหนึ่ง 200 ms = อ่านเซนเซอร์ 5 ครั้งต่อวินาที ซึ่งเร็วกว่าที่ตาคนแยกออกอยู่แล้วสำหรับการหมุนลูกบิดด้วยมือ

แต่แถบกับตัวเลขไม่ได้เดินจังหวะเดียวกัน และนี่คือรายละเอียดที่แยกหน้าจอควบคุมออกจากหน้าจอสาธิต แถบและไฟอัปเดตทุกรอบ คือ 5 ครั้งต่อวินาที เพราะตาคนอ่าน "ตำแหน่ง" ได้โดยไม่ต้องหยุดอ่าน ส่วน ตัวเลขที่ต้องอ่านเป็นตัวเลข เขียนใหม่ไม่เกินวินาทีละครั้ง ตัวเลขทศนิยมที่วิ่งห้าครั้งต่อวินาทีคือตัวเลขที่อ่านไม่ทัน แล้วคนจะเลิกอ่านมันไปเลย ประตูที่ใช้กั้นคือบรรทัด if sec != last_sec: ซึ่งเทียบแค่ว่า "วินาทีเปลี่ยนแล้วหรือยัง"

for ev in ui.poll(): ทำสองอย่างพร้อมกันในบรรทัดเดียว คือเรียก poll ตามกฎ และรับ event ของปุ่มเพิ่ม/ลดเกณฑ์ ถ้าลืมบรรทัดนี้ อาการที่เห็นจะเป็น "จอกระตุกและปุ่มกดไม่ติด" ซึ่งดูเหมือนของสองเรื่องแต่มีสาเหตุเดียว

เร็วกว่าที่จำเป็นไม่ได้แปลว่าดีกว่า ในระบบฝังตัวมันมักแปลว่า เปลืองพลังงานและได้ภาพที่แย่ลง

ข้อมูลไหลไปทางไหน — จากมือถึงจอ

สังเกตว่าสองเส้นทางต้นทางต่างกันคนละแบบ (ADC กับ I2C) แต่มาบรรจบเป็นโค้ด Python บรรทัดเดียวกันที่ CM33

วิธีรันบนบอร์ด

1. บนจอบอร์ด แตะการ์ด BENTO Playground บนหน้า Home ค้างหน้านี้ไว้
2. ตอนเสียบสาย USB (หรือถอดแล้วเสียบกลับ) ยกนิ้วออกจากปุ่มสัมผัสให้หมด เพราะ baseline ถูกเก็บตอนคอร์จอเริ่มอ่านชิป ไม่ใช่ตอนสคริปต์เริ่ม · "รีเซ็ต" ในคอร์สนี้แปลว่าถอด USB แล้วเสียบกลับเท่านั้น — บน Dev Kit ห้ามโยกสวิตช์บนฐาน นั่นคือสวิตช์ไฟ
3. เปิด s05_pot_capsense.py ใน BENTO IDE
4. เติมช่องว่าง pass ให้ครบทั้ง 6 จุดตามคำใบ้ # เติม: — เติมทีละจุด รันดูทีละครั้ง
5. กด Program to Device แล้วหมุนลูกบิด ลากนิ้วบนแถบเลื่อน และแตะปุ่มสัมผัสทั้งสองปุ่ม

หมายเหตุผู้สอน: ขึ้น OSError: CapSense: CM55 did not answer... ในไม่กี่บรรทัดแรก ให้รอสักครู่แล้วรันซ้ำก่อน (หลังรีเซ็ต คอร์จอต้องใช้เวลาก่อนตอบสายเซนเซอร์ — Eva วัดได้ถึง 16 วินาที) ยังขึ้นซ้ำค่อยตรวจว่าชิป PSoC 4000T ถูก flash แล้วหรือยัง · ขึ้น OSError ที่ sensors.init() = ลอกโค้ดรุ่นเก่ามา ให้ลบบรรทัดนั้นทิ้ง (บน Dev Kit ผ่านเงียบ ๆ ก็ลบเหมือนกัน) · ลูกบิดและ CapSense มีทั้ง Eva Kit และ Dev Kit — AI Kit เปล่า ๆ ที่ไม่มีฐาน QWA309 ไม่มีทั้งสองอย่าง · เจอ error ตอนอ่าน CapSense ให้เรียกผู้สอนก่อน อย่าเสียเวลาทั้งบทเรียนแก้โค้ดที่ไม่ได้ผิด
