บทเรียน 2.4 — จอสัมผัสและ widget ตัวแรก

ย้อนกลับไปที่เมนู Controls อีกครั้ง (Eva Kit)

บทเรียน 1.1–1.3 เราแตะหน้านี้เล่น (บน Eva Kit — Dev Kit ไม่มีการ์ด Controls จึงไม่เคยเห็นหน้านี้ และนั่นยิ่งเป็นเหตุผลให้สร้างเอง) บทเรียน 2.1–2.3 เราสั่งไฟด้วยโค้ด gpio.led(i).on() ที่ไม่มีหน้าจอเลย

ชุดบทเรียนนี้เราจะสร้างหน้าจอแบบนี้เอง — ปุ่มบนจอที่ทีมเราวางเอง แตะแล้วหลอดไฟจริงบนบอร์ดติดจริง และรันได้ทั้งสองบอร์ด

สังเกตสามอย่างที่เดี๋ยวเราต้องทำให้ได้เอง: ปุ่มรู้ว่าถูกแตะ · ไฟจริงเปลี่ยนสถานะ · ตัวหนังสือบนจอเปลี่ยนตาม

หน้านี้ที่ดูธรรมดา ข้างในคือวงจรรับเหตุการณ์ที่เราจะเขียนเองในชุดบทเรียนนี้

ทำไม · คืออะไร · ทำยังไง — แผนที่ของชุดบทเรียนนี้

ปลายทางที่จับต้องได้ — แผงควบคุม LED สามสี แถวละ ไฟสถานะ + ปุ่มเปิด + ปุ่มปิด พร้อม "เปิดทั้งหมด" และ "ปิดทั้งหมด" ที่ถามยืนยันก่อน แตะแล้วหลอดจริงบนบอร์ดเปลี่ยนตาม พร้อมตัวเลขสรุปและบรรทัดสถานะที่ไม่เคยโกหก

บทเรียน 2.1–2.3 เราเป็นคนสั่งไฟเอง · ชุดบทเรียนนี้เราเปิดให้คนอื่นสั่งได้ โดยที่เรายังรับผิดชอบว่าจอพูดความจริง

เป้าหมายของชุดบทเรียนนี้

1. สร้าง ui.Button, ui.Led, ui.Label, ui.MsgBox วางตำแหน่งเองได้ และรู้ว่าเมื่อไรควรปล่อยให้จอจัดวางให้
2. เข้าใจว่า handle คืออะไร และทำไมต้องเก็บ .id() ไว้
3. เขียน event loop ด้วย ui.poll() ที่แยกได้ว่าเหตุการณ์ไหนมาจาก widget ตัวไหน
4. ต่อเหตุการณ์บนจอเข้ากับ gpio.led() แล้วทำให้ สถานะบนจอตรงกับหลอดไฟจริงตลอดเวลา

ปลายทางของวันนี้: แผงควบคุม LED สามสี แถวละ ไฟสถานะ + เปิด + ปิด และคำสั่งทั้งชุดที่ยืนยันก่อน ใช้งานได้จริง และมีตัวเลขสรุปกับบรรทัดสถานะที่ไม่เคยโกหก

ชุดบทเรียนนี้ยากกว่าบทเรียน 2.1–2.3 ตรงที่ของสองฝั่ง (จอกับหลอด) ต้องพูดตรงกัน ไม่ใช่แค่ทำงานได้

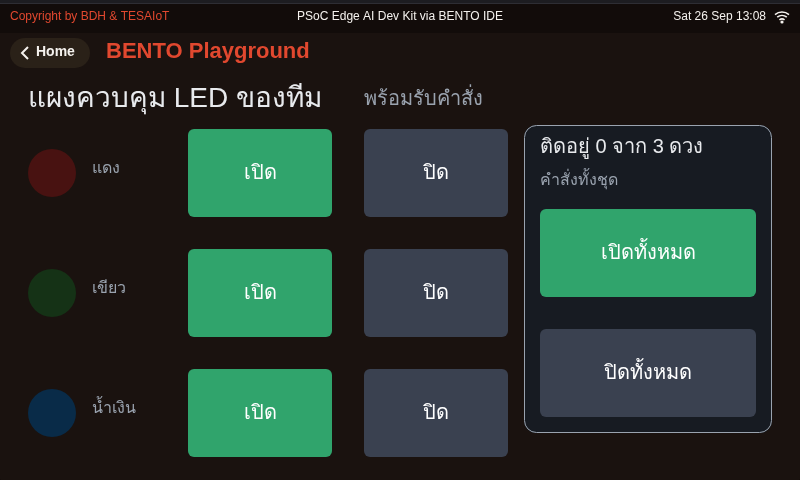

ปลายทางของชุดบทเรียนนี้ — แผงควบคุมที่เรากดเองได้

• ปุ่มบนจอ แดง / เขียว / น้ำเงิน ตรงกับ LED สามสีบนบอร์ดหนึ่งต่อหนึ่ง — แผงนี้คุม "สามสี" ไม่ใช่ "ทุกดวง" (Dev Kit มีห้าดวง ดวง LED1/LED2 บนโมดูลไม่อยู่ในแผงนี้) ดัชนีดวงของแต่ละสีถามจากชื่อที่บอร์ดรายงาน
• สีละหนึ่งแถว: ไฟสถานะ + ปุ่มเปิด + ปุ่มปิด แยกกันคนละปุ่ม · การ์ดขวามี "เปิดทั้งหมด" กับ "ปิดทั้งหมด" และ "ปิดทั้งหมด" เปิดกล่องยืนยันก่อน — เหตุผลอยู่ในสไลด์เฉลยส่วนที่สอง
• บนการ์ดขวาคือตัวเลข "ติดอยู่ n จาก 3 ดวง" ที่เขียนทับใหม่ทุกครั้งที่ set_led() ทำงาน ไม่ใช่ข้อความที่พิมพ์ต่อท้ายไปเรื่อย ๆ

ตั้งแต่ชุดบทเรียนนี้ไป จอไม่ใช่แค่ที่พิมพ์ข้อความออก แต่เป็นทางที่คนสั่งงานเข้ามา

จากชุดบทเรียนก่อนหน้า — ปุ่มจริงออกไปถึงหน้าเว็บแล้ว

บทเรียน 2.1–2.3 จบที่ 07_button_to_broker.py กดปุ่มผู้ใช้บนบอร์ดหนึ่งครั้ง ได้ event หนึ่งใบที่ bento-aiot/team03/event · สถานะไฟเดินทางไปกับ telemetry เป็นจังหวะ · และหน้าเว็บ mqtt_dashboard.html ส่ง cmd กลับมาจุดไฟบนโต๊ะเราได้

โครงลูปยังเป็นตัวเดิม อ่าน → ตัดสินใจ → สั่ง → หน่วง → วนใหม่ เปลี่ยนแค่ว่าอินพุตมาจากนิ้วบนกระจก

ทีมที่ยังไม่ได้ลองไฟล์ 07 ของบทเรียน 2.1–2.3 ไม่เสียอะไร เนื้อหาหลักของวันนี้ไม่พึ่งมัน มันกลับมาอีกครั้งเฉพาะในส่วนขยายท้ายบทเรียน

ทบทวนชุดบทเรียนก่อนหน้า — ของที่เราจะเอามาใช้ต่อ

บทเรียน 2.1–2.3 เราคุมฮาร์ดแวร์ด้วยโค้ดล้วน ๆ — บรรทัดที่ยังใช้ต่อทั้งหมดในชุดบทเรียนนี้ ตัดจาก s03_led_button.py ตรง ๆ

NUM_LEDS = gpio.num_leds()
...
btn = gpio.button(0)
...
for i in range(NUM_LEDS):
    gpio.led(i).off()
...
        gpio.led(led_index).off()              # ดับดวงเดิมก่อน
        led_index = (led_index + 1) % NUM_LEDS # เลื่อนไปดวงถัดไป วนกลับที่ 0 เอง
        gpio.led(led_index).on()               # จุดดวงใหม่
...
    raw = btn.is_pressed()

ดัชนีดวงของแต่ละ สี เป็นค่าที่ถามบอร์ด ไม่ใช่เลขที่จำมา — Eva: ดวง 0 แดง 1 เขียว 2 น้ำเงิน (ดวง 2 ชื่อ RGB_RED แต่ส่องน้ำเงิน) · Dev Kit: หาจากชื่อ RGB_RED / RGB_GREEN / RGB_BLUE ใน led_names (เฉลยส่วนที่หนึ่งทำให้ดู) · ปุ่มผู้ใช้มีตัวเดียว .name() คืน "USER Button 1" ไม่ใช่ป้ายบนแผ่นวงจร

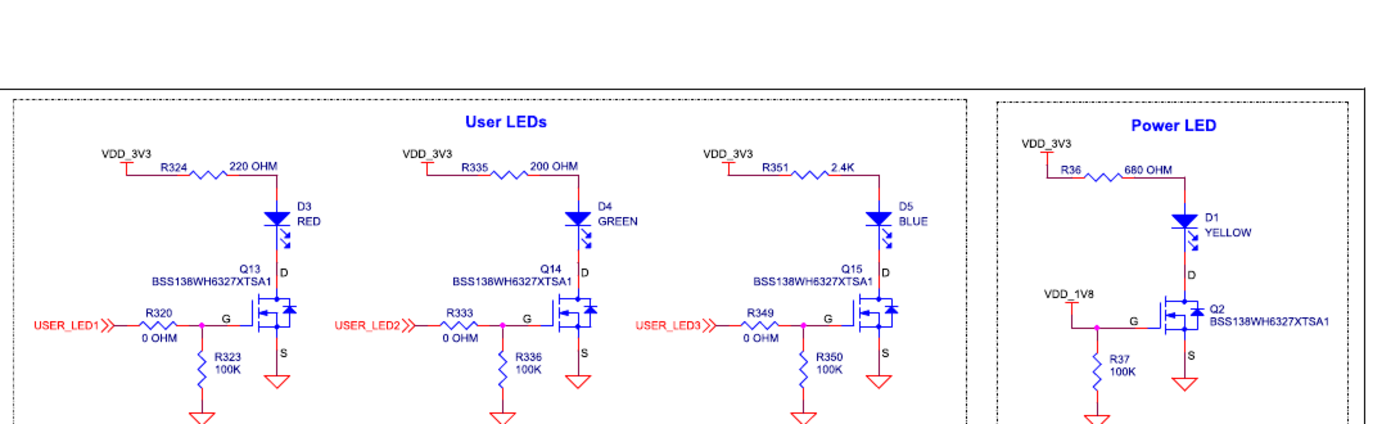

ภาพ: KIT_PSE84_EVAL PSOC™ Edge E84 Evaluation Kit guide, Infineon 002-39007 Rev.*B, รูปที่ 78 (หน้า 89) — ใช้เพื่อการเรียนการสอน

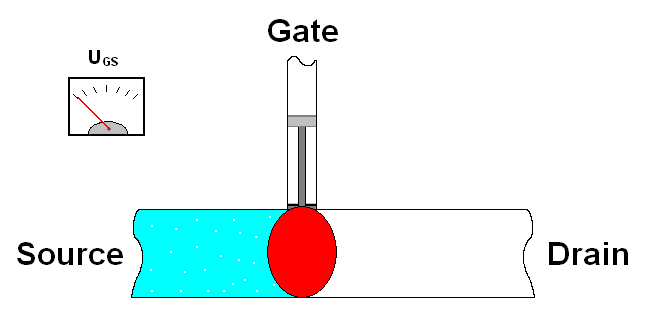

ภาพ: Stefan Riepl (Quark48), Wikimedia Commons, สาธารณสมบัติ — ช่องนำกระแส drain-source ก่อตัวตามแรงดันที่ gate ดูตอนมันเคลื่อน

ปลายทางของทุกคำสั่ง gpio.led() วันนี้ คือขา USER_LED1-3 ที่มุมซ้ายของวงจรนี้ (วงจรของ Eva Kit — Dev Kit ยังไม่ได้เปิดคู่มือตรวจ แต่ฝั่งโค้ดสั่งเหมือนกัน) — ขา MCU ขับที่ gate ของ MOSFET ไม่ได้จ่ายกระแสให้หลอดเอง แพทเทิร์นลูปเดิมยังอยู่ครบ: อ่าน input → ตัดสินใจ → สั่ง output → หน่วงเวลา → วนใหม่ ชุดบทเรียนนี้เปลี่ยนแค่แหล่ง input จาก "ปุ่มจริง" เป็น "นิ้วบนกระจก"

โครงลูปเดิม แต่ input มาจากคนละโลก — ตรงนี้แหละที่ทำให้ต้องมีกลไกใหม่ชื่อ event

เข้าใจฮาร์ดแวร์ · ปุ่มบนจอไม่ใช่ปุ่มบนบอร์ด

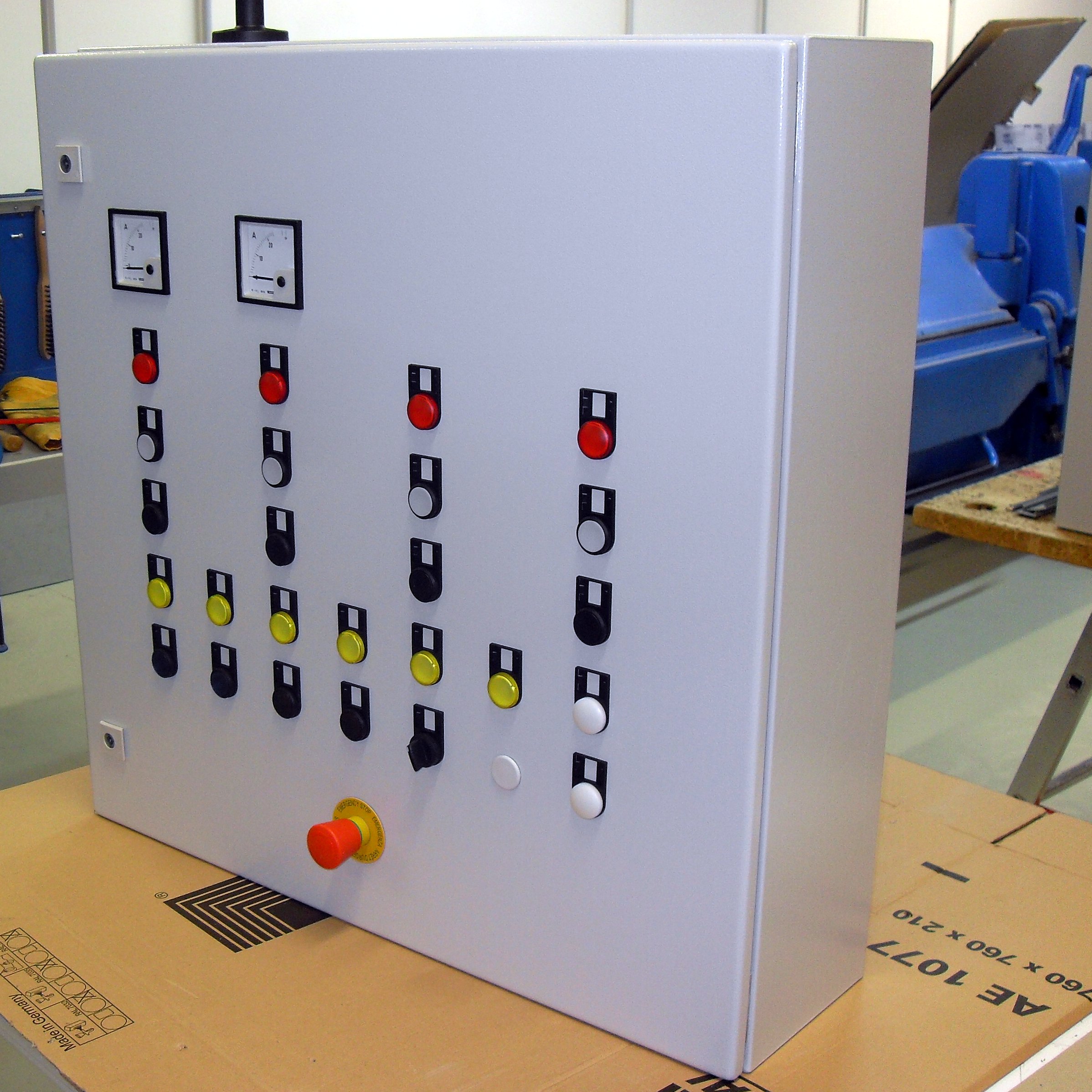

ปุ่มจริงบนบอร์ดต่อสายตรงเข้าขาชิป โค้ดของเราอ่านค่าขาได้ทันทีเมื่อไรก็ได้ — นั่นคือ polling

ปุ่มบนจอไม่มีสาย มันเป็นภาพที่ CM55 วาด และนิ้วเราไปโดนตัวตรวจจับสัมผัสของจอ ซึ่งอยู่ฝั่ง CM55 ทั้งหมด ส่วนโค้ด Python ของเรารันอยู่ที่ CM33 คนละคอร์กัน

CM55 จึงต้อง จดเหตุการณ์ใส่คิวไว้ แล้วรอให้ CM33 มาถามว่า "มีอะไรใหม่ไหม" คำถามนั้นคือ ui.poll()

ปุ่มบนบอร์ดเราไป "อ่าน" เอง ส่วนปุ่มบนจอเราต้องไป "รับของที่ฝากไว้"

เข้าใจฮาร์ดแวร์ · ปุ่มบนจอไม่ใช่ปุ่มบนบอร์ด (ต่อ)

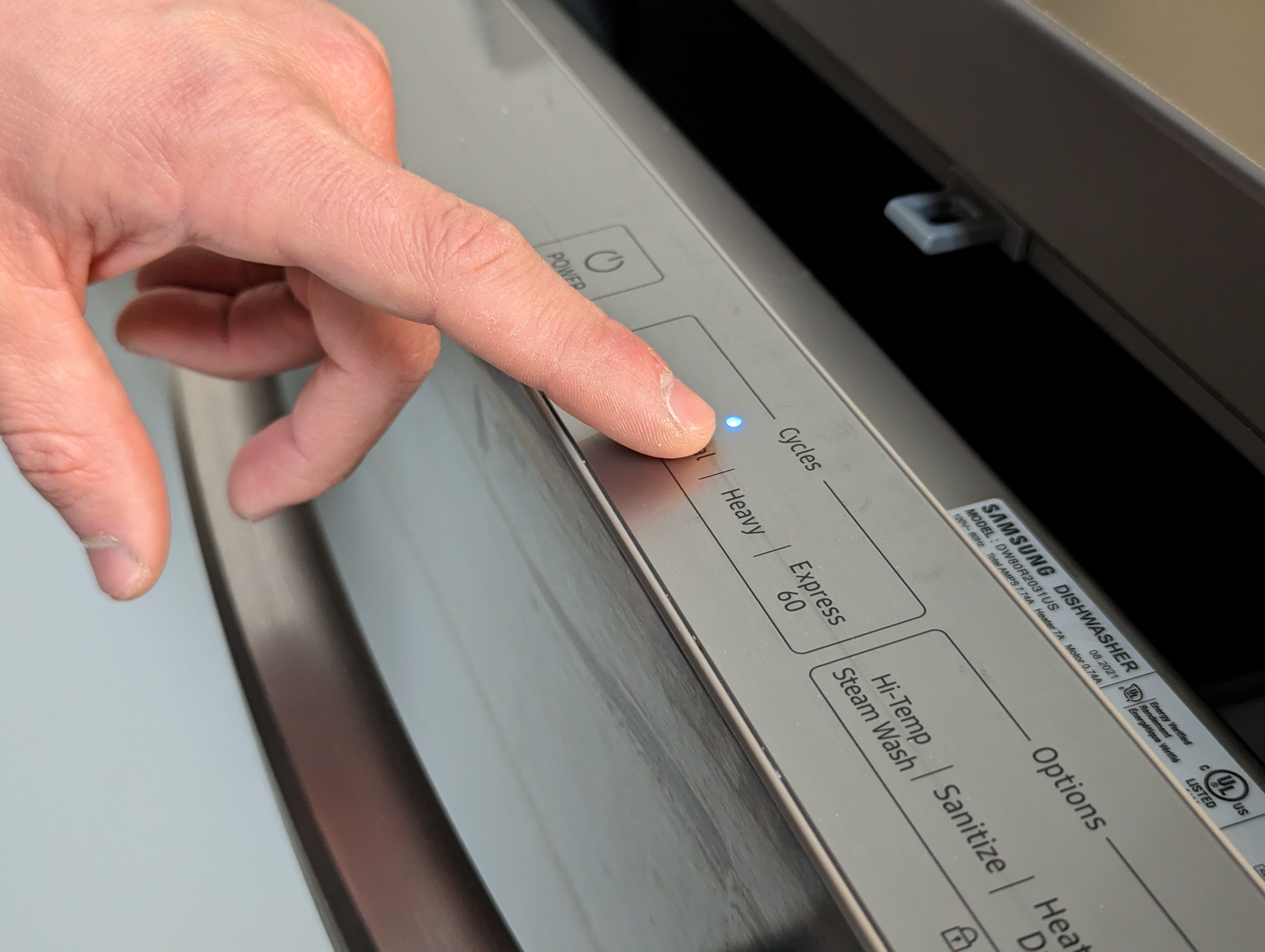

ดูเพิ่ม · กระจกแผ่นนั้นรู้ได้อย่างไรว่านิ้วมาแตะ

จอสัมผัสไม่ได้วัด "แรงกด" มันวัด ความใกล้ของตัวนำ — จำประโยคนี้ไว้ ชุดบทเรียนถัดไปใช้ซ้ำ

ห้าขั้นของการสร้าง widget หนึ่งตัว

แพทเทิร์นนี้ยกมาจากคอร์สภาษา C ที่เราเคยสอน — บน MicroPython โค้ดสั้นลงมาก แต่ ลำดับความคิดเหมือนเดิมทุกขั้น

ขั้น 4 ต่างกันที่สุด: C ฝาก callback ไว้ให้ระบบเรียก ส่วนเราเก็บ หมายเลขประจำตัว ไว้เช็กเองในลูป

จำห้าขั้นนี้ให้ขึ้นใจ ทุก widget ที่เหลือในคอร์ส (Slider, Arc, Chart) ใช้ลำดับเดียวกันหมด

สร้าง widget: พารามิเตอร์ที่ใช้บ่อย

import ui
ui.screen()                                    # ล้างของเก่าทั้งหน้าก่อนเริ่มเสมอ

title = ui.Label("แผงควบคุมของทีม", x=20, y=20, color=0xFFFFFF, value=24)
btn   = ui.Button("แดง", x=20, y=110, w=170, h=80, color=0xE53935)
sw    = ui.Switch(x=620, y=120)

• x, y มุมซ้ายบนเป็นพิกเซล · w, h ถ้าไม่ใส่ จอเลือกขนาดพอดีข้อความให้เอง
• color สีเป็นเลขฐานสิบหก 0xRRGGBB แบบเดียวกับ CSS
• x=-1 (ค่าเริ่มต้น) = auto-layout — ปล่อยให้จอเรียงให้ เหมาะกับตอนลองของเร็ว ๆ ไม่เหมาะกับแผงควบคุม

แผงควบคุมจริงต้องกำหนด x, y เอง เพราะ "ปุ่มอยู่ตรงไหน" เป็นส่วนหนึ่งของการออกแบบ ไม่ใช่เรื่องบังเอิญ

กับดักที่คนพลาดกันทุกรุ่น: value= คือขนาดฟอนต์

ui.Label("อุณหภูมิ", value=24)      # 24 = ตัวอักษรสูง 24 พิกเซล ไม่ใช่ค่า 24 องศา
ui.Button("แดง", value=20)          # ตัวหนังสือบนปุ่มขนาด 20

สำหรับ Label, Button, Dropdown, Textarea พารามิเตอร์ value= หมายถึง ขนาดฟอนต์ และรับได้แค่ห้าค่า: 14 / 16 / 20 / 24 / 28

ส่วน min, max, value ที่เป็น "ค่าจริง" ตามชื่อ ใช้กับ Slider, Arc, Bar เท่านั้น (บทเรียน 2.7–2.9 กับ 3.1–3.3 เราจะได้ใช้)

อยากเปลี่ยนข้อความของ Label ให้ใช้เมธอด .text("ข้อความใหม่") เสมอ ไม่ใช่ value=

เห็น value= ที่ Label เมื่อไร ให้อ่านในใจว่า "ขนาดตัวอักษร" ทันที จะไม่พลาดอีกเลย

handle — บัตรประจำตัวของ widget

ตอนสร้าง widget สิ่งที่เราได้กลับมาคือ ตัวจัดการ (handle) ที่ผูกกับ widget จริงบน CM55 อีกฝั่งหนึ่ง

btn_red = ui.Button("แดง", x=20, y=110, w=170, h=80)
red_id  = btn_red.id()          # หมายเลขประจำตัว ใช้เทียบตอนรับเหตุการณ์

เหตุการณ์ที่ ui.poll() คืนมาไม่ได้บอกว่า "ปุ่มแดงถูกกด" มันบอกแค่ หมายเลข ว่า widget เบอร์นี้ถูกกด งานของเราคือจำไว้ว่าเบอร์ไหนคือใคร

วิธีที่สะอาดที่สุดเมื่อมีปุ่มหลายตัวคือเก็บเป็น list แล้วใช้ .index() หาลำดับ

on_ids = [b.id() for b in btn_on]
i = on_ids.index(ev['handle'])     # ได้ 0, 1 หรือ 2 = แถวไหน (แดง เขียว น้ำเงิน)

ถ้าไม่เก็บ .id() ไว้ ตอนเหตุการณ์เข้ามาเราจะแยกไม่ออกเลยว่าใครเป็นคนส่ง
