บทเรียน 1.2 — ข้อความแรกขึ้นจอ: โมดูล lcd กับ ui

เรื่องที่เราให้ 70% ผู้เรียนเขียน 30%

สิ่งที่เฟิร์มแวร์ทำให้แล้ว (70%)
อ่านเซนเซอร์ตลอดเวลา, วาดหน้าจอทุกเมนู, จัดการ IPC ระหว่างสองคอร์, ระบบไฟล์บนบอร์ด, รัน MicroPython, จัดการวิทยุ WiFi

สิ่งที่เป็นงานของเรา (30%)
ตัดสินใจว่า จะเอาข้อมูลอะไร มาแสดง ยังไง และ ส่งไปไหนต่อ

วันนี้ 30% ของเราเล็กมาก คือแค่ "พิมพ์อะไรลงจอ" แต่กลไกเบื้องหลังเหมือนกันทุกบทเรียน

เราไม่ได้เรียนเขียนไดรเวอร์ เราเรียน ออกแบบระบบ AIoT โดยยืนบนไดรเวอร์ที่มีอยู่แล้ว

สามโมดูลที่จะลงมือจริงก่อน — แล้วครึ่งหลังจะเปิดที่เหลือทั้งกล่อง

สามตัวนี้คือของที่จะพิมพ์เองครบทุกบรรทัดในครึ่งแรก ส่วนครึ่งหลังของชุดบทเรียนจะเปิดอีกห้าโมดูล — gpio sensors dsp mic machine — และ widget อีกสิบกว่าชนิด ให้เห็นว่ากล่องนี้มีอะไรอยู่จริงบ้าง ก่อนจะไปลงลึกทีละตัวในบทเรียนต่อ ๆ ไป

print() ขึ้นที่คอนโซลฝั่งคอม · lcd.print() ลงลิ้นชักบนบอร์ด · ui.Label ขึ้นบนหน้าจอตรง ๆ — สามที่ คนละที่กัน

สามโมดูลที่จะลงมือจริงก่อน (ต่อ) — กฎข้อเดียวที่ต้องจำวันนี้

import lcd
import time
import ui
...
ui.screen()                    # ล้าง widget เดิมทิ้ง เริ่มจากจอเปล่าที่เรารู้แน่
time.sleep_ms(200)
...
say = ui.Label("กำลังพิมพ์ลงลิ้นชัก Console...", x=24, y=56,
               color=COL_ACCENT, value=24)
...
ui.poll()                      # เคาะหนึ่งครั้ง ป้ายถึงจะโผล่ทันที
...
lcd.clear()
lcd.print("สวัสดี บอร์ด PSoC Edge")

กฎข้อเดียวที่ต้องจำวันนี้: สร้างหรือแก้ ui.* แล้วต้องเคาะ ui.poll() หนึ่งครั้ง ไม่งั้นจอจะนิ่งไปราวสองวินาทีจนกลไกกันเหนียวปลดล็อกเอง หลายทีมสรุปว่า "โค้ดพัง" ทั้งที่แค่ยังไม่ได้เคาะ (กติกาที่เหลือของ ui รอบทเรียน 2.4–2.6) · บรรทัดพวกนี้ตัดมาจาก 01_first_line.py ตรง ๆ — COL_ACCENT คือสีเน้น 0x4A9EFF ที่หัวไฟล์ประกาศไว้

value= บน ui.Label คือขนาดตัวอักษร ไม่ใช่ตัวเลขที่จะเอาไปแสดง — จุดนี้ทำคนสะดุดทุกรุ่น

วิธีรันบนบอร์ด

1. บนจอบอร์ด แตะการ์ด BENTO Playground เปิดค้างไว้ (เฟิร์มแวร์เด้งมาหน้านี้ให้เองตอนสคริปต์เรียก lcd ครั้งแรก แต่เปิดรอไว้จะเห็นผลตั้งแต่วินาทีแรก)
2. บนคอม เปิด BENTO IDE เชื่อมต่อบอร์ด (ดูไฟสถานะว่าเจอบอร์ดแล้ว)
3. เปิดไฟล์ตัวอย่างของชุดบทเรียนนี้จาก โฟลเดอร์ examples/ ของบทเรียน 1.1–1.3 แล้วกด Program to Device
4. หันไปมองจอบอร์ด ไม่ใช่จอคอม
5. แตะปุ่มไอคอนสีเขียวที่มุมขวาล่างของหน้า Playground เพื่อเปิดลิ้นชัก Console — หน้านี้เปิดมาที่โหมด UI เป็นค่าเริ่มต้น ข้อความจาก lcd จะรออยู่จนกว่าจะกดสลับ สังเกตจุดแดงเล็ก ๆ ที่มุมปุ่มเมื่อมีข้อความรอ
6. อยากเริ่มใหม่ ปุ่ม RESTART บนหน้า Playground รันสคริปต์ซ้ำได้เลย

พื้นที่วาดของเราคือ 792 x 398 พิกเซล และมุมขวาล่างราว 100x58 เป็นของปุ่ม Console ที่เฟิร์มแวร์จองไว้ — วาง widget ทับตรงนั้นแล้วจะกดเปิดลิ้นชักไม่ได้

ทีมละหนึ่งบอร์ด — สลับกันเป็นคนพิมพ์ทุกช่วง อย่าให้ใครนั่งดูอย่างเดียวทั้งบทเรียน

ไฟล์ที่ 1 · 01_first_line.py — หนึ่งบรรทัด สามปลายทาง

say = ui.Label("กำลังพิมพ์ลงลิ้นชัก Console...", x=24, y=56,
               color=COL_ACCENT, value=24)
ui.poll()

lcd.clear()
lcd.print("สวัสดี บอร์ด PSoC Edge")
lcd.print("หนึ่งบวกหนึ่งได้", 1 + 1)

print("บรรทัดนี้อยู่บนคอม ไม่ได้อยู่บนจอบอร์ด")

lcd.print() รับหลายค่าคั่นด้วยจุลภาคเหมือน print() ทุกประการ และเติมช่องว่างให้เอง ตัวเลขส่งได้เลยไม่ต้องแปลงก่อน

ท้ายไฟล์มี say.text(...) — แก้ข้อความบนป้ายเดิม ไม่ใช่วางป้ายใหม่ทับ ป้ายหนึ่งใบที่เปลี่ยนค่าได้ อ่านง่ายกว่าป้ายสิบใบที่กองทับกัน

ตาคุณ (ท้ายไฟล์): เพิ่มชื่อทีมเข้าไปในทั้งสามปลายทาง แล้วตอบว่าต้องเปิดดูที่ไหนบ้างถึงจะเห็นครบทั้งสามที่

จอเงียบมักแปลว่าเรายืนผิดหน้า ไม่ใช่โค้ดพัง — ไฟล์นี้มีไว้พิสูจน์ประโยคนั้นด้วยตาตัวเอง

ไฟล์ที่ 2 · 02_markup_tags.py — สีคือระดับ ไม่ใช่ของตกแต่ง

for cls, text in REPORT:
    # แท็กเปิดกับแท็กปิดต้องอยู่ในการเรียกครั้งเดียวกันเสมอ
    lcd.print("<span class=" + cls + ">" + text + "</span>")

ห้าคลาสนี้คือ ห้าระดับความสำคัญ ไม่ใช่ห้าสีให้เลือกตามชอบ ชุดที่ 3 ในไฟล์จงใจทาข่าวดีเป็นสีแดง เพื่อให้เห็นว่าสีผิดทำร้ายคนอ่านก่อนที่เขาจะทันได้อ่านตัวหนังสือ

ฝั่งจอแกะแท็กทีละบรรทัด จบบรรทัดแล้วสถานะเริ่มใหม่หมด ลืมปิด </h2> ผลกระทบจำกัดอยู่ในบรรทัดนั้นบรรทัดเดียว

กับดัก: พิมพ์ชื่อคลาสผิด เช่น class=okay ไม่มี error ให้จับสักตัว บรรทัดนั้นแค่ออกมาเป็นสีปกติ — เจอบรรทัดที่ไม่มีสี ให้สงสัยชื่อคลาสก่อน

ตาคุณ: ใน REPORT มีบรรทัดหนึ่งติดระดับไว้ผิด หาให้เจอแล้วแก้ จากนั้นเพิ่มข่าวของทีมเองอีกหนึ่งบรรทัดพร้อมเลือกระดับให้มัน

เกณฑ์ตัดสินง่าย ๆ: บรรทัดนี้ทำให้คนที่เดินผ่านต้องลุกจากเก้าอี้ไหม ถ้าไม่ ก็ไม่ใช่ error

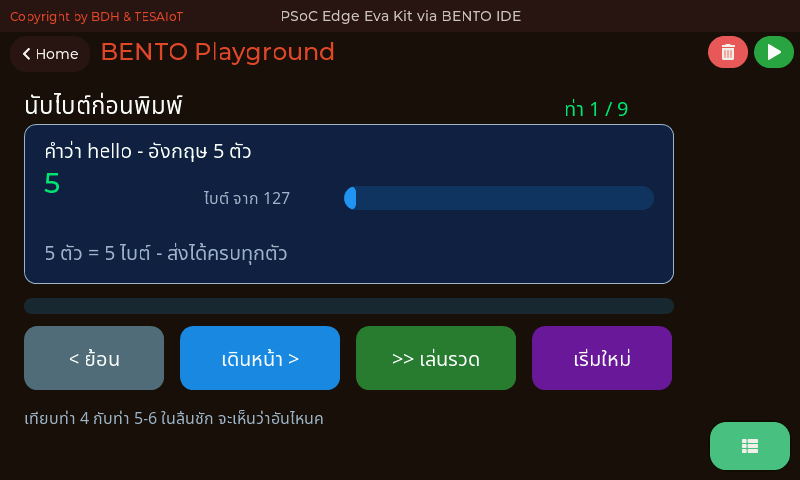

ไฟล์ที่ 3 · 03_byte_limit.py — เพดาน 127 ไบต์

nbytes = len(text.encode())      # นับไบต์ ไม่ใช่นับตัวอักษร
seg.text(str(nbytes))

if nbytes > LIMIT:
    seg.color(COL_BAD)
else:
    seg.color(COL_OK)

ui.Seg7 รับได้ทั้ง .text() และ .value() — แต่ .value(198) ขึ้น 198 เท่านั้น ถ้าอยากได้ 198.0 หรือ 0198 ต้องส่งเป็นข้อความ

ตาคุณ: ใส่ชื่อสมาชิกภาษาไทยลงใน ITEMS อีกหนึ่งแถว ทำนายก่อนรัน ว่าจะได้กี่ไบต์และจะเป็นเขียวหรือแดง แล้วรันเทียบกับที่ทำนาย

การตัดที่ต้องตัด ให้ตัดที่ ตัวอักษร ไม่ใช่ที่ไบต์ — ตัดกลางไบต์ของตัวอักษรหนึ่งตัวแล้วจอจะแสดงเป็นขยะ

ไฟล์ที่ 4 · 04_console_drawer.py — บทสรุปที่ไม่ต้องเปิดลิ้นชัก

CHECKS = [
    ("จอแสดงผล", True),
    ("ปุ่มบนบอร์ด", True),
    ("หลอด LED", True),
    ("การ์ด SD", False),
]
...
for name, ok in CHECKS:
    if ok:
        passed = passed + 1
        ...
        lcd.print(name, "<span class=ok>ผ่าน</span>")
    else:
        ...
        lcd.print(name, "<span class=error>ไม่ผ่าน</span>")
    seg.text(str(passed) + "-" + str(TOTAL))
    bar.value(passed)
    ...
    ui.poll()

ตาคุณ: แก้ CHECKS ให้ผ่านครบทุกข้อ ดูว่าการ์ดข้างบนเปลี่ยนไปยังไง แล้วเพิ่มรายการที่ห้า สังเกตว่าต้องแก้อะไรบ้างนอกจาก CHECKS (ใบ้: y ของแถวสุดท้ายยังอยู่ในจอ 398 พิกเซลหรือเปล่า)

โปรแกรมที่พูดเฉพาะตอนสำเร็จ จะเงียบสนิทตอนล้มเหลว ซึ่งคือจังหวะที่คนใช้อยากรู้ที่สุด

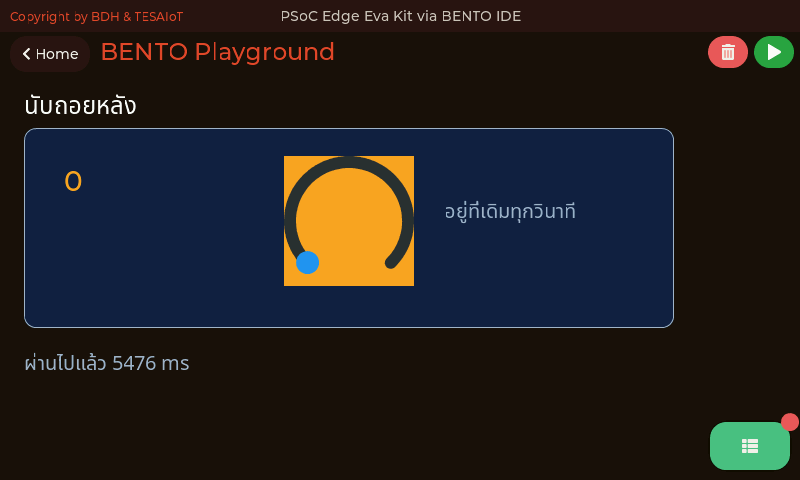

ไฟล์ที่ 5 · 05_clear_and_refresh.py — เขียนทับที่เดิม

for left in range(TOTAL, -1, -1):
    seg.text(str(left))          # ท่า widget: ทับค่าเดิม
    arc.value(left)

    lcd.clear()                  # ท่าลิ้นชัก: ล้างแล้ววาดใหม่ทั้งหน้า
    lcd.console("<h2>นับถอยหลัง</h2>")
    lcd.print("เหลืออีก", left, "วินาที")

    ui.poll()
    time.sleep_ms(TICK_MS)

สร้าง widget ไว้นอกลูปเสมอ ถ้าย้ายสามบรรทัดนั้นเข้าไปในลูป จะได้ widget ใหม่ทุกวินาที

ห้ามสร้าง ui.Label ด้วยข้อความว่าง ระบบวาดจะเติมคำว่า Label ให้เอง แล้วคำนั้นค้างบนจอจนกว่าจะมีการเขียนทับครั้งแรก

ตาคุณ: ตั้ง TICK_MS = 150 แล้วขยาย TOTAL เป็น 20 รันดูแล้วตอบว่าท่าไหนอ่านออก ท่าไหนกลายเป็นจอกระพริบ

โปรแกรมที่ล้างจอเป็นสิ่งสุดท้ายก่อนจบ จะทิ้งจอว่างให้คนงงว่าเกิดอะไรขึ้น — ไฟล์นี้จึงปล่อยค่าสุดท้ายค้างไว้

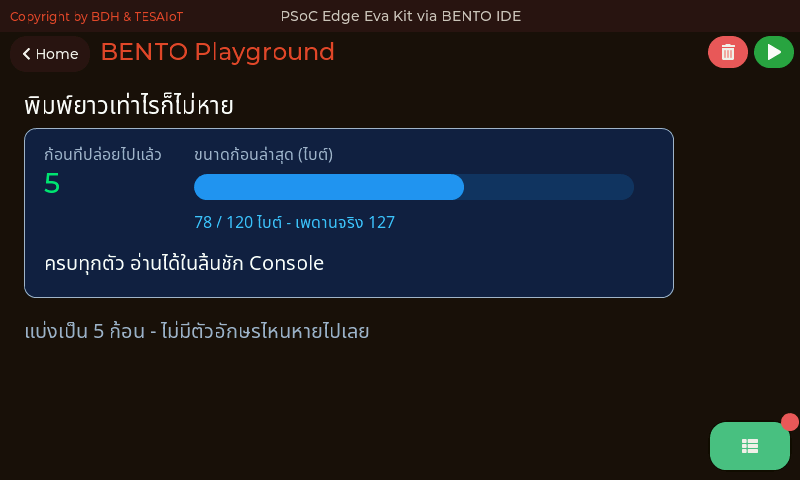

ไฟล์ที่ 6 · 06_safe_print.py — ย้ายกฎเข้าไปอยู่ในฟังก์ชัน

for ch in text:
    size = len(ch.encode())      # ไทย 3 · อังกฤษ 1

    # เช็ก "ก่อนใส่" ไม่ใช่ "หลังใส่"
    if used + size > SAFE_BYTES:
        flush(chunk)
        chunk = ""
        used = 0

    chunk = chunk + ch
    used = used + size

if chunk != "":                  # ก้อนสุดท้ายต้องส่งด้วย
    flush(chunk)

ไฟล์นี้เผื่อไว้ที่ SAFE_BYTES = 120 ต่ำกว่าเพดานจริง 127 อยู่ 7 ไบต์ เป็นระยะปลอดภัย

ข้อจำกัดที่ต้องรู้: ฟังก์ชันนี้ตัดที่ตัวอักษร ไม่ใช่ตัดที่คำ และมันไม่รู้จักแท็ก — ห้ามส่งข้อความที่มีแท็กเข้ามา เพราะแท็กอาจถูกตัดครึ่งกลางคัน

ตาคุณ: ลด SAFE_BYTES เหลือ 40 แล้วรันใหม่ จำนวนก้อนจะเพิ่มขึ้นแต่ตัวข้อความยังครบ ตอบว่าทำไมการแบ่งถี่ขึ้นถึงไม่ทำให้ตัวอักษรหายสักตัว

บรรทัด if chunk != "": ท้ายฟังก์ชันคือบรรทัดที่คนลืมบ่อยที่สุด ลืมเมื่อไรท้ายประโยคหายทันที

ไฟล์ที่ 7 · 07_ticks_and_beat.py — ลูปที่สั่ง sleep เท่าเดิม ไม่ได้เดินตรงเวลา

work = time.ticks_diff(time.ticks_ms(), t_work)   # งานรอบนี้กินไปกี่ ms
left = TARGET_MS - work                           # เหลือให้หลับเท่าไร
if left > 0:
    time.sleep_ms(left)

sleep_ms() แปลว่า "หลับอย่างน้อยเท่านี้" ไม่ได้แปลว่า "รอบละเท่านี้" งานที่ทำก่อนหลับกินเวลาของมันเอง คาบจริงจึงยาวกว่าที่ขอเสมอ และส่วนเกินนั้น สะสมทุกรอบ

ห้ามลบเวลาสองค่าด้วยเครื่องหมายลบธรรมดา นาฬิกานี้นับขึ้นแล้ววนกลับ ticks_diff() รู้เรื่องการวน ส่วน t2 - t1 ไม่รู้ แล้วจะได้เลขติดลบมหาศาล

ui.Chart รับเฉพาะจำนวนเต็ม ช่วงแกนตั้งกำหนดตอนสร้างแล้วเปลี่ยนทีหลังไม่ได้ และมันเกิดมาพร้อมเส้นที่ 0 อยู่แล้ว add_series() จึงคืนเลข 1 เป็นเส้นแรกที่เราเพิ่ม — เก็บเลขที่มันคืนมาไว้ในตัวแปร อย่าเดาเอง

ตาคุณ: ตั้ง SWITCH_AT = 41 เพื่อปิดท่าที่ 2 ทิ้ง ทำนายก่อนรันว่าเลขช้าสะสมตอนจบจะออกมาราวเท่าไร แล้วรันเทียบ

นี่คือไฟล์แรกของชุดที่ไม่ได้แค่ให้ดู แต่ให้ ตั้งสมมติฐานแล้วรันพิสูจน์ — จดตัวเลขที่ทำนายไว้ก่อนกดรันเสมอ

ไฟล์ที่ 8 · 08_status_screen.py — จอบอกตอนนี้ ลิ้นชักบอกที่ผ่านมา

    # --- งานของจอ: ทำทุกรอบ ---
    seg.text(str(value))
    seg.color(color)
    level_lbl.text(name)
    level_lbl.color(color)
    bar.value(value)
    chart.set_next(s_value, value)
    ...
    # --- งานของลิ้นชัก: ทำเฉพาะตอนมีเรื่องให้เล่า ---
    if lv != last_level:
        changes = changes + 1
        last_level = lv
        lcd.print("<span class=" + cls + ">" + str(elapsed) + " ms  " +
                  name + "  ค่า " + str(value) + "</span>")

ไฟล์นี้ไม่มีคำสั่งใหม่เลยสักตัว ทุกอย่างในนี้เคยผ่านตามาแล้วในไฟล์ 01 ถึง 07 ของใหม่คือ "จะเอามันมาต่อกันยังไง" ซึ่งเป็นคำถามที่ไฟล์เดี่ยว ๆ ไม่เคยตอบ

LEVELS เก็บชื่อ สี และคลาสของ span ไว้ด้วยกันในตารางเดียว จอกับลิ้นชักจึงเล่าเรื่องเดียวกันเสมอ เพราะทั้งคู่อ่านจากตารางนั้น

last_level = -1 แปลว่า "ยังไม่เคยรู้ระดับมาก่อน" รอบแรกจึงนับเป็นการเปลี่ยนเสมอ ถ้าตั้งต้นเป็น 0 ประวัติจะไม่มีบรรทัดแรกบอกว่าเริ่มที่ระดับไหน

ลูปในไฟล์นี้ใช้ท่าที่ 2 ของไฟล์ 07 ตรง ๆ — ของที่เรียนมาแล้วต้องกลับมาใช้ ไม่ใช่เรียนแล้วทิ้ง

ทำไมไฟล์ที่ 8 เป็นไฟล์ที่สำคัญที่สุดในชุด

มีงานวิจัยที่ไปสัมภาษณ์นักพัฒนามืออาชีพ 80 คนว่า ตัวอย่างโค้ดที่หาเจอบนเน็ตทำให้หงุดหงิดตรงไหนที่สุด คำตอบอันดับหนึ่งไม่ใช่ "โค้ดผิด" และไม่ใช่ "อธิบายน้อยไป" แต่คือ ตัวอย่างพวกนั้นไม่ช่วยให้คิดออกว่าจะเอาชิ้นส่วนมาต่อกันยังไง

ไฟล์ 01 ถึง 07 สอนชิ้นส่วนทีละชิ้น ซึ่งจำเป็นแต่ไม่พอ ไฟล์ 08 คือไฟล์เดียวในชุดที่ตอบคำถามว่าชิ้นส่วนพวกนั้นมาอยู่ในโปรแกรมเดียวกันได้ยังไง โดยไม่มีคำสั่งใหม่เข้ามาเลย

reading_at() ในไฟล์นั้นเป็นค่าอ่านจำลอง บทเรียน 2.7–2.9 เป็นต้นไปจะถอดฟังก์ชันนี้ทิ้งแล้วเสียบค่าจากเซนเซอร์จริงเข้ามาแทน ที่ยังจำลองไว้ก่อน เพราะชุดบทเรียนนี้เรากำลังเรียนเรื่องการรายงานผล ไม่ใช่การวัด

ตาคุณ: ย้ายบล็อก lcd.print() ออกจาก if ให้มันยิงทุกรอบ แล้วรันใหม่ เปิดลิ้นชักดู แล้วตอบว่าประวัติแบบไหนที่คนเดินมาดูหน้างานใช้งานได้จริงกว่ากัน (ใบ้: ลองหาคำตอบจากลิ้นชักว่า "ค่าขึ้นถึงระดับต้องรีบดูตอนวินาทีที่เท่าไร")

ถ้าจะเลือกอ่านซ้ำนอกเวลาแค่ไฟล์เดียวจากทั้งเก้าไฟล์ ให้เลือกไฟล์นี้

ไฟล์ที่ 9 · 09_your_level_rule.py — รันได้ แต่ยังตอบผิดทุกข้อ

CASES = (
    (12, "ปกติ"),
    (49, "ปกติ"),
    (50, "เริ่มสูง"),
    (79, "เริ่มสูง"),
    (80, "ต้องรีบดู"),
    (92, "ต้องรีบดู"),
)
...
# ----- เติมส่วนนี้เอง (งานของคุณ) -----
def level_name(v):
    ...                    # docstring ในไฟล์บอกโจทย์และใบ้วิธีเรียง if ไว้แล้ว
    return "ปกติ"          # ตอนนี้ตอบ "ปกติ" ทุกค่า จึงผ่านแค่สองข้อแรก
# ----- จบส่วนที่ต้องเติม -----

ไฟล์นี้เป็นคู่ฝึกของไฟล์ 08 ในนั้นกฎตัดระดับเขียนไว้ให้แล้ว ส่วนในนี้ยังว่าง และลอกจาก 08 มาตรง ๆ ไม่ได้ เพราะโจทย์คนละเจ้าใช้เส้นคนละที่

โจทย์มาจากทีมซ่อมบำรุง: ต่ำกว่า 50 คือปกติ · ตั้งแต่ 50 ถึง 79 ให้จับตาไว้ · ตั้งแต่ 80 ขึ้นไปต้องเข้าไปดูทันที นี่คือที่มาของตัวเลข ไม่ใช่เลขที่เราคิดขึ้นเอง

CASES เลือกไว้ให้มีค่าที่อยู่ ตรงเส้นพอดี (49, 50, 79, 80) เพราะนั่นคือจุดที่กฎผิดกันบ่อยที่สุด >= กับ > ต่างกันแค่ตัวเดียว

กับดักที่ต้องระวัง: ลำดับของ if สำคัญกว่าที่คิด ถ้าเช็กเงื่อนไข 50 ก่อน 80 ค่า 92 จะตกลงช่องกลางแล้วไม่มีวันไปถึงช่องบนเลย และไม่มี error ให้จับสักตัว

ตาคุณ (หลังผ่านครบหกข้อ): เพิ่มลงใน CASES อีกหนึ่งแถวที่คุณคิดว่ากฎของตัวเองน่าจะตก แล้วรันดูว่าตกจริงไหม ถ้าไม่ตก แปลว่ากฎแข็งกว่าที่คิด

เก้าไฟล์เรียงแบบนี้เพราะอะไร

ต้องทำในบทเรียน · เปิดตามลำดับนี้

ติดตรงไหน เปิดอันนี้

ทุกไฟล์จบด้วยบล็อก ตาคุณ — อ่านแล้วรันแล้วยังไม่จบ ต้องแก้แล้วรันซ้ำถึงจะจบ
